十二章：基础电子学
4017除以10芯片
现在，把这个输出序列稍微再进一步。例如，第1章所示的查尔斯·弗林的磁电机需要依次给线圈供电，而任何时候只应该有一个导通。这需要电路有很多的输出。CD4022BC芯片依次给出达八个输出。CD4017B芯片依次给出达十个输出，但在使用多个芯片时，不必受到这些数字的限制。如果你发现这段很难理解，那么就直接跳到下一节，因为对你来说，理解这些较大的电路并不重要。
除以十的CD4017B芯片的引脚连接如下所示：
虽然这个显示是输出1到10，制造商和有些人绘制电路时还是更喜欢标记输出为“0到9”，对应于数码显示。以我们的操作的风格，更容易想到的是从1到10作为十个输出。
您会注意到有两个引脚标签是我们没有遇到过的，即“进位”引脚和“时钟启动”引脚。这让我们用数个这些芯片构成一行，以得到一个更大的“除以”数。“时钟启动”引脚可以用来阻止频率输入。运行就像这样：

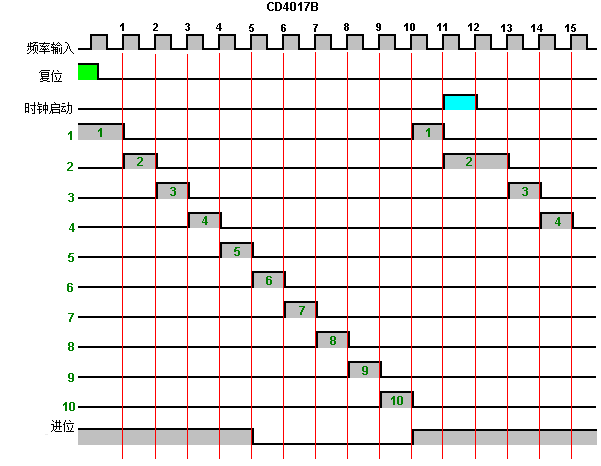

在这个例子中，序列由复位引脚得到一个高电压开始，如绿色阴影着色所示。这将输出引脚1推至高压，而所有其它输出至低压，并且只要复位电压高，则保持着这些电压。
当复位电压下降，时钟脉冲的下一个上升沿（图中标记为“1”）导致输出1变低而输出2变高。每个连续的时钟脉冲“2”到“9” 沿输出稳定地移动高压，直到输出引脚10为高。
下一个时钟脉冲的上升沿（图中标志为“10”）以输出10变低而输出1再变高而再次开始排序。如果没有任何改变，则输出电压的这个序列的变化将无限地继续下去。
然而，上图中，时钟启动引脚电压是由时钟脉冲“11”推高的。当时钟脉冲“12”的上升沿“2”出现时，输出2正好变高，而且会变低，但在这种情况下，时钟启动功能阻止时钟脉冲，并防止它到达电路的其余部分。这导致输出2保持高电压——只要时钟启动维持着高电压。在这个例子中，时钟启动仅保持一个时钟脉冲的高电压，使得输出2为高压是其通常的长度的两倍，这是，然后继续如前定序。
十二章：基础电子学
4017除以10芯片
现在，把这个输出序列稍微再进一步。例如，第1章所示的查尔斯·弗林的磁电机需要依次给线圈供电，而任何时候只应该有一个导通。这需要电路有很多的输出。CD4022BC芯片依次给出达八个输出。CD4017B芯片依次给出达十个输出，但在使用多个芯片时，不必受到这些数字的限制。如果你发现这段很难理解，那么就直接跳到下一节，因为对你来说，理解这些较大的电路并不重要。
除以十的CD4017B芯片的引脚连接如下所示：
您会注意到有两个引脚标签是我们没有遇到过的，即“进位”引脚和“时钟启动”引脚。这让我们用数个这些芯片构成一行，以得到一个更大的“除以”数。“时钟启动”引脚可以用来阻止频率输入。运行就像这样：
在这个例子中，序列由复位引脚得到一个高电压开始，如绿色阴影着色所示。这将输出引脚1推至高压，而所有其它输出至低压，并且只要复位电压高，则保持着这些电压。
当复位电压下降，时钟脉冲的下一个上升沿（图中标记为“1”）导致输出1变低而输出2变高。每个连续的时钟脉冲“2”到“9” 沿输出稳定地移动高压，直到输出引脚10为高。
下一个时钟脉冲的上升沿（图中标志为“10”）以输出10变低而输出1再变高而再次开始排序。如果没有任何改变，则输出电压的这个序列的变化将无限地继续下去。
然而，上图中，时钟启动引脚电压是由时钟脉冲“11”推高的。当时钟脉冲“12”的上升沿“2”出现时，输出2正好变高，而且会变低，但在这种情况下，时钟启动功能阻止时钟脉冲，并防止它到达电路的其余部分。这导致输出2保持高电压——只要时钟启动维持着高电压。在这个例子中，时钟启动仅保持一个时钟脉冲的高电压，使得输出2为高压是其通常的长度的两倍，这是，然后继续如前定序。
