十二章：基础电子学
一个除以二十五的电路

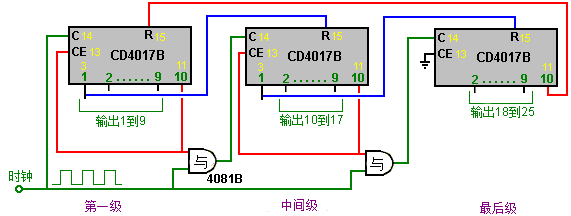

这里是获得一个大的“除以”数的一种方法。这个例子是除以二十五，因为只有一个“中间级”，但可以有任意个，而每增加一个都给整体添加另一个八位输出：
启动时，第一级的输出10（芯片的实际引脚11）在一个低电压上。这使得时钟启动（引脚13）保持着低电压，让时钟脉冲进入第一级。由于输出10的电压低，到第一个与门的输入保持着低压，防止它让时钟脉冲流穿过它，即，“门”关闭了通过它的交通。
于是第一级阶段芯片如常运行，产生输出1至9，合乎你所期望的次序。下一个时钟脉冲设置第一级输出10为高，让时钟脉冲通过第一个与门，并保持时钟启动（引脚13）为高，从而锁定输出10为高，下降第一级芯片退出运行。
当第一级的输出1被连接到第二个芯片的复位（脚15）脚时，它将被清除，并且它的输出1设置为高，它又反过来重置第三个芯片，并关闭第二个与门。所以，当第一个脉冲通过了第二个芯片，它把它从第一级推到输出2变高的第二级。出于这个原因，第二个芯片的输出1不是一个可以利用的、你选择以下无论哪个电路连接到此系统的输出。因此，第二个芯片的十个输出只有八个可以作为计数器输出。那就是，输出1和10被用来通过链中的各个芯片之间的序列切换。
这同样适用于下面链中的所有芯片，每个附加的芯片都在总体上添加八个额外的序列输出。在末级芯片上，如果你连接红色的复位线（它回去再次点燃第一个芯片）到输出9，而不是连接末级芯片的输出10，那么你得到了一个除24的结果。
如果复位是取自末级芯片的输出8，那么你得到了一个除以23的结果，以及诸如此类。用这种方法，您可以得到任何你想要的除以电路。这些芯片非常通用，因此它们的成本低，使得整个电路制作便宜。与门的管脚连接如下所示：
十二章：基础电子学
一个除以二十五的电路
这里是获得一个大的“除以”数的一种方法。这个例子是除以二十五，因为只有一个“中间级”，但可以有任意个，而每增加一个都给整体添加另一个八位输出：
启动时，第一级的输出10（芯片的实际引脚11）在一个低电压上。这使得时钟启动（引脚13）保持着低电压，让时钟脉冲进入第一级。由于输出10的电压低，到第一个与门的输入保持着低压，防止它让时钟脉冲流穿过它，即，“门”关闭了通过它的交通。
于是第一级阶段芯片如常运行，产生输出1至9，合乎你所期望的次序。下一个时钟脉冲设置第一级输出10为高，让时钟脉冲通过第一个与门，并保持时钟启动（引脚13）为高，从而锁定输出10为高，下降第一级芯片退出运行。
当第一级的输出1被连接到第二个芯片的复位（脚15）脚时，它将被清除，并且它的输出1设置为高，它又反过来重置第三个芯片，并关闭第二个与门。所以，当第一个脉冲通过了第二个芯片，它把它从第一级推到输出2变高的第二级。出于这个原因，第二个芯片的输出1不是一个可以利用的、你选择以下无论哪个电路连接到此系统的输出。因此，第二个芯片的十个输出只有八个可以作为计数器输出。那就是，输出1和10被用来通过链中的各个芯片之间的序列切换。
这同样适用于下面链中的所有芯片，每个附加的芯片都在总体上添加八个额外的序列输出。在末级芯片上，如果你连接红色的复位线（它回去再次点燃第一个芯片）到输出9，而不是连接末级芯片的输出10，那么你得到了一个除24的结果。
如果复位是取自末级芯片的输出8，那么你得到了一个除以23的结果，以及诸如此类。用这种方法，您可以得到任何你想要的除以电路。这些芯片非常通用，因此它们的成本低，使得整个电路制作便宜。与门的管脚连接如下所示：
