十二章：基础电子学
4022除以8芯片
一种非常有用的互补金属氧化物半导体（CMOS）集成电路是“4022”芯片，这是一种16针“除以8”的内置解码的芯片。连接点是：
如果引脚14由某种非稳态多谐振荡器的输出提供，头一个脉冲，这个芯片在引脚2设置“0”输出为高，而其它输出为低。下一个脉冲，“0”输出变低，引脚1 上的“1”输出变高。下一个脉冲，输出“1”变低，引脚3上的“2”输出变高。依此类推，直到第八脉冲，引脚10上的输出“7”变低，输出“0”再次走高。
芯片还可以用更低的数字除：
用于“除以7”的运行，连接引脚10到引脚15（这重置输出为“0”）
用于“除以6”的运行，连接引脚5到引脚15
用于“除以5”的运行，连接引脚4到引脚15
用于“除以4”的运行，连接引脚11到引脚15
用于“除以3”的运行，连接引脚7到引脚15
用于“除以2”的运行，连接引脚3到引脚15
如果你想要一个“除以1”的电路，我建议你不要喝那么多酒。

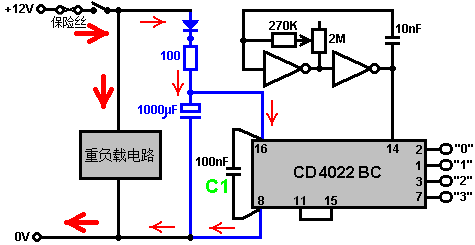

这里是一个“除以4”设置的图示：
上图有一些注意事项。首先，电路的实际配置以前一直没有被强调过。如果电路有一个脉冲电路消耗大电流，如红色粗箭头所示，则它应该实际连接到电池，而且任何小电流电路应离电池更远。电池电源应该有一个保险丝或断路器，而连接任何其它的东西之前，线路中有一个开关，以便如果任何元件有了故障和发生短路，保险丝会熔断，防止任何重大问题。
其次，如图中蓝色元件所示，用平滑的电源去提供给其它电路是个好主意。如果电池电压通过大电流电路的脉冲调制被拉下来，这使影响减至最低。二极管（硅，1安培，50伏）停止汲取来自大的滤波电容器的大电流电路的电流。100欧姆的电阻在接入上限制了电流进入大电容器，并使之更多一点平滑。这种电路因为它对大电流电路的小电流电路去耦合，而被称为“退耦”。
第三，注意电容“C1”，实际接线尽可能与集成电路的电源引脚接近。如果一个尖峰叠加在电池电源上，则这个电容器会吸收它，并防止它损坏或触发集成电路。尖峰可由附近一个非常强的磁脉冲引起，因为这可以在电池布线中诱导出一个额外的电压。

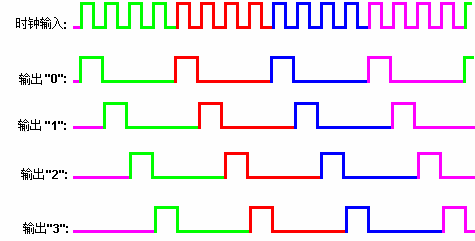

图的下部显示了在时钟脉冲达到芯片的引脚14时生成的输出电压。时钟信号的正向部分触发输出状态的改变。如果必要，复位引脚——引脚15上的一个正向脉冲，导致输出“0”变高而其它输出变低。
