第十二章：基础电子学
单稳态多谐振荡器
单稳态有一个稳定态和一个不稳定态。它可以翻转其稳定态，但它会“掉落”而返回到其稳定态。出于这个原因，它又被称为“触发器”电路。它类似于一个双稳态电路，但交联的电阻中的一个已经被一个电容器取代，它能像电阻那样传递电流，但时间有限，此后，电容器充满电而电流停止，导致“掉落”而再一次返回到稳定态。

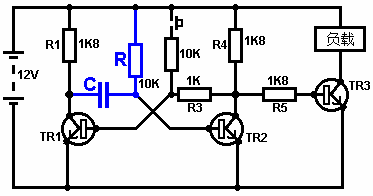

在这个电路中，“R”电阻和“C”电容的值确定单稳态处于其非稳态多长时间。电路运行就像这样：
1.在稳定态中，晶体管TR1截止。其集电极电压高，推高电容器“C”的左边接近+12伏。由于电容器“C”的右手侧连接TR2的基极是在0.7伏，电容器被充电到约11.3伏。
2.按钮开关操作简单。这个馈送电流通过其10K电阻到晶体管TR1的基极，切换硬导通。这降低了TR1的集电极电压到接近0伏——带上电容器的左边。
3.由于电容器两端的电压不能立即改变，电容器的右手侧驱使晶体管TR2的基极降到低于0.7伏，使TR2关闭。
4.该电路不能永远维持TR2在其“关闭”状态中。电阻“R”把电流送入电容器，迫使TR2的基极电压稳定上升，直至电压达到0.7伏，然后晶体管TR2再次接通，迫使TR1再次关闭（条件是按钮开关已被释放）。这是再次的稳定态。如果按钮开关保持导通，则两个晶体管都将导通，而输出电压将仍然是低的。另一个输出脉冲将不会生成，直到按钮松开并再次按下。
这个电路可用于微波炉切换任何选定的秒数导通；在你自制的防盗报警器上做一个继电器，给你时间在你穿行过前门后去关闭它；操作一个电磁阀，在生产线上给瓶子注入预定量的饮料；或其它什么东西……
第十二章：基础电子学
单稳态多谐振荡器
单稳态有一个稳定态和一个不稳定态。它可以翻转其稳定态，但它会“掉落”而返回到其稳定态。出于这个原因，它又被称为“触发器”电路。它类似于一个双稳态电路，但交联的电阻中的一个已经被一个电容器取代，它能像电阻那样传递电流，但时间有限，此后，电容器充满电而电流停止，导致“掉落”而再一次返回到稳定态。
在这个电路中，“R”电阻和“C”电容的值确定单稳态处于其非稳态多长时间。电路运行就像这样：
1.在稳定态中，晶体管TR1截止。其集电极电压高，推高电容器“C”的左边接近+12伏。由于电容器“C”的右手侧连接TR2的基极是在0.7伏，电容器被充电到约11.3伏。
2.按钮开关操作简单。这个馈送电流通过其10K电阻到晶体管TR1的基极，切换硬导通。这降低了TR1的集电极电压到接近0伏——带上电容器的左边。
3.由于电容器两端的电压不能立即改变，电容器的右手侧驱使晶体管TR2的基极降到低于0.7伏，使TR2关闭。
4.该电路不能永远维持TR2在其“关闭”状态中。电阻“R”把电流送入电容器，迫使TR2的基极电压稳定上升，直至电压达到0.7伏，然后晶体管TR2再次接通，迫使TR1再次关闭（条件是按钮开关已被释放）。这是再次的稳定态。如果按钮开关保持导通，则两个晶体管都将导通，而输出电压将仍然是低的。另一个输出脉冲将不会生成，直到按钮松开并再次按下。
这个电路可用于微波炉切换任何选定的秒数导通；在你自制的防盗报警器上做一个继电器，给你时间在你穿行过前门后去关闭它；操作一个电磁阀，在生产线上给瓶子注入预定量的饮料；或其它什么东西……
