多谐振荡器：双稳态

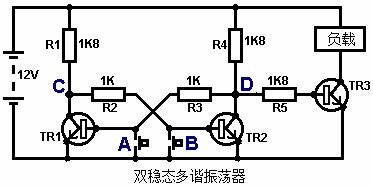

可以用基本元件——如电阻器、电容器、晶体管、线圈等——建成电子电路的数目是受你的想象力和需求限制的。这里是两个晶体管作为一对运行的电路：
这个电路有两个稳定状态，因此它被称为“双”“稳定”或“双稳（态）的”电路。理解这一简单和有用的电路的运行是很重要的。
如果按下按钮开关“A”，它短路晶体管TR1的基极/发射极。这防止了基极/发射极结里的任何电流的流动，因此硬关闭TR1。这使得点“C”的电压尽可能升高。这使得由两端有11.3伏的R1和R2给TR2晶体管供电并硬导通TR2。
这把点“D”拉下到约0.1伏。这种情况在不到百万分之一秒发生。当释放按钮开关“A”，晶体管TR1没有再次打开，因为它的基极电流流过连接点“D”的电阻器R3是远远低于使TR1开始导通所需要的0.7伏的。
其结果是，当按下按钮“A”时，晶体管TR2接通，并甚至当按钮“A”被释放时保持导通。这关闭了晶体管TR3，并截断了电流载荷。这是第一个“稳定态”。
当按下按钮“B”时也发生同样的事。这迫使晶体管TR2进入其“断开”状态，把点“D”提高到一个高电压，硬导通晶体管TR3，给负载供电，并保持硬关闭晶体管TR1。这是两个“稳定态”的第二个。
实际上，这个电路“记住”了哪一个按钮是最后按下的，因此数百万计的这些电路作为随机存取存储器（“RAM”）被用于计算机。点“C”的电压与点“D”的电压是相反的，因此，如果“D”走高，则“C” 走低，如果“D”变低，则“C”变高。顺带一提，在“D”的输出通常被称为“Q”，而在“C”的输出被称为“杠Q”，显示为字母Q上画一水平横线。这显示在一个电路图中。
这个电路的细微变化使得当电路上电时，负载通电：
当断电时，这个电路中的电容器“C1”通过电阻器“R6”完全放电。当12伏特电源连接到电路时，电容器C1不会立即充电，所以保持TR2的基极降到低于0.7伏的时间比它使晶体管TR1接通的时间要长得多（这，反过来，保持TR2硬关闭）。提醒一下，如果不必让负载保持无限期通电，那么更简单的电路可以做到这一点：
这里，当开关关闭时，电容器C1的两边都是12伏，而这导致1K8电阻大大导通，驱动晶体管并给负载供电。电容器快速充电，通过晶体管而到达它不再保持该晶体管接通的那个点上。当电池断开时，1M电阻给电容器放电，准备下一次的电池连接。
