第十二章：基础电子学
非稳态多谐振荡器

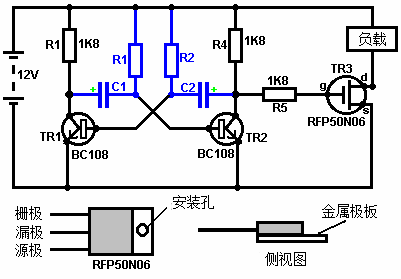

非稳态电路是添加了第二个电容的单稳态，以至于均处于不稳态的电路。这导致电路不停地来回扑腾：
切换速率由R1/C1和R2/C2组合控制。负载的导通时间到其断开时间被称为“占空”比，这里，导通周期是“占”而关闭周期是“空”。如果你选择用有自己的极性的电解电容器，则每个电容器的 + ve 端被连接到晶体管的集电极。
而能够很好的了解这些多谐振荡器电路是如何运作以及能够建立的，如今有封装在一个单独的包装里的预制电路，这是你更可能选择应用的。这些被称为集成电路或简称“IC”。我们很快就会讨论到。在做之前，请注意上述的电路中，晶体管TR3改变成一个新的品种，称为场效应晶体管（“FET”）。这种类型的晶体管比以前的电路中所示的“双极”晶体管新。FET有两个品种：“n沟道”的，如NPN晶体管和“p沟道”的，如PNP晶体管。
FET更难做，但现在已达到一定程度的成本和可靠性，使得它们确实是非常有用的。它们几乎不需要基极电流（称为该类晶体管的“门”电流），这意味着它们对它们所连接的任何电路几乎没有影响。此外，它们当中有许多可以处理大电流，并以拥有大功率处理能力而自豪。正因为如此，通常看到它们是与一块金属极板安装在一起的，那是准备用螺栓固定到铝散热板上以帮助驱散由于电流流过它们而产生的大量的热量的。上面显示的“RFP50N06”可以处理高达50伏特，和承载达60安培，这是非同小可的功率处理能力。
第十二章：基础电子学
非稳态多谐振荡器
非稳态电路是添加了第二个电容的单稳态，以至于均处于不稳态的电路。这导致电路不停地来回扑腾：
切换速率由R1/C1和R2/C2组合控制。负载的导通时间到其断开时间被称为“占空”比，这里，导通周期是“占”而关闭周期是“空”。如果你选择用有自己的极性的电解电容器，则每个电容器的 + ve 端被连接到晶体管的集电极。
而能够很好的了解这些多谐振荡器电路是如何运作以及能够建立的，如今有封装在一个单独的包装里的预制电路，这是你更可能选择应用的。这些被称为集成电路或简称“IC”。我们很快就会讨论到。在做之前，请注意上述的电路中，晶体管TR3改变成一个新的品种，称为场效应晶体管（“FET”）。这种类型的晶体管比以前的电路中所示的“双极”晶体管新。FET有两个品种：“n沟道”的，如NPN晶体管和“p沟道”的，如PNP晶体管。
FET更难做，但现在已达到一定程度的成本和可靠性，使得它们确实是非常有用的。它们几乎不需要基极电流（称为该类晶体管的“门”电流），这意味着它们对它们所连接的任何电路几乎没有影响。此外，它们当中有许多可以处理大电流，并以拥有大功率处理能力而自豪。正因为如此，通常看到它们是与一块金属极板安装在一起的，那是准备用螺栓固定到铝散热板上以帮助驱散由于电流流过它们而产生的大量的热量的。上面显示的“RFP50N06”可以处理高达50伏特，和承载达60安培，这是非同小可的功率处理能力。
