第十二章：基础电子学
倍压器
它可以提高变压器的输出电压，尽管这的确降低了它在这个电压下提供电流的能力。这样做的方法是把正半波送进一个储存电容器里，而负半波送入第二个储存电容器。这听起来可能有点复杂，但事实并非如此。这样做的电路如下所示：
以此电路，变压器的输出是某种电压——说是交流电流的“V”形伏。这种输出波形是通过二极管“D1”被馈送到电容器“C1”，它的周期的负的部分被砍掉了的。这导致一系列的正半周，它以“V”的一个正电压给电容器“C1” 充电。
输出的另一半通过二极管“D2” 被馈送到电容器“C2”，它的周期的正的部分被砍掉了。导致电容器“C2”在它两端形成一个-V的电压。由于两个电容器“串联”，而不是互相跨接放置，其电压相加，并产生两倍的变压器输出电压。
这里提醒一句。变压器产生一个交流波形，而且表明是这个波形的平均电压，它通常是一个正弦波。正弦波的峰值电压比这个大41％，所以如果你的变压器有一个10伏的交流输出，那么输送给电容器的峰值将大约是14.1伏。如果没有电流从电容器汲取出来（即，由于负载关闭），则每个电容可充电到这个14.1伏，而总输出电压将是28.2伏，而不是你可能预料的20伏。你要明白，因为这只是一个半波供应，如果电流消耗高，输出电压上将有相当大纹波的。

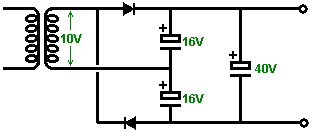

用一个增加的滤波电容，并留意电容器的额定电压，28伏供电电路可以是这样的：
第十二章：基础电子学
倍压器
它可以提高变压器的输出电压，尽管这的确降低了它在这个电压下提供电流的能力。这样做的方法是把正半波送进一个储存电容器里，而负半波送入第二个储存电容器。这听起来可能有点复杂，但事实并非如此。这样做的电路如下所示：
以此电路，变压器的输出是某种电压——说是交流电流的“V”形伏。这种输出波形是通过二极管“D1”被馈送到电容器“C1”，它的周期的负的部分被砍掉了的。这导致一系列的正半周，它以“V”的一个正电压给电容器“C1” 充电。
输出的另一半通过二极管“D2” 被馈送到电容器“C2”，它的周期的正的部分被砍掉了。导致电容器“C2”在它两端形成一个-V的电压。由于两个电容器“串联”，而不是互相跨接放置，其电压相加，并产生两倍的变压器输出电压。
这里提醒一句。变压器产生一个交流波形，而且表明是这个波形的平均电压，它通常是一个正弦波。正弦波的峰值电压比这个大41％，所以如果你的变压器有一个10伏的交流输出，那么输送给电容器的峰值将大约是14.1伏。如果没有电流从电容器汲取出来（即，由于负载关闭），则每个电容可充电到这个14.1伏，而总输出电压将是28.2伏，而不是你可能预料的20伏。你要明白，因为这只是一个半波供应，如果电流消耗高，输出电压上将有相当大纹波的。
用一个增加的滤波电容，并留意电容器的额定电压，28伏供电电路可以是这样的：
