第十二章：基础电子学
电位器
就在我们离开电阻器主题而转到更有趣的话题前，我们遇到了术语“电位器”。这个术语通常被很多人用它来描述可变电阻。我提起这个，只是要你明白他们在说什么。可变电阻器不是电位器，真的不应该这样叫。你可以跳过这一节的其余部分，因为它完全不重要，但这里只是告诉你什么是电位器：
电压的一个花俏的名称是“电位”、“电势”、“势能”，所以由一个12伏电池供电的电路可以被描述为在电池的负极一侧具有零伏“电位”，而在电池正极的一侧具有正的十二伏。像我这样的普通人只会说“电压”，而不是说什么“电位”、“电势”、“势能”。
当伏特计用于测量电路中的任意一点的电压时，它会通过从电路中汲取少量电流而使电路更改。 电压表通常有一个高内阻，所以电流很小，但是，即使它是一个很小的电流，它的确会改变电路。 因此，所做的测量并不非常准确。 科学家们，经过数年，用一个非常简洁的解决方案解决了的问题——他们测量电压时不从电路汲取任何电流——简洁吧? 他们这样做还用了一个非常简单的配置：
设备的圆滑部件由电池、可变电阻构成，而仪表是用来测量在任意点上的“电位”（电压）的，因此被称为“电位计”。所以，请称呼一个可变电阻为“可变电阻器”，而不是称之为“电位器”来开我玩笑。正如我前面所说的，这完全不重要，如果你愿意，你可以把可变电阻叫做“长鼻怪”，只要你知道它是如何工作的就行。
第十二章：基础电子学
电位器
就在我们离开电阻器主题而转到更有趣的话题前，我们遇到了术语“电位器”。这个术语通常被很多人用它来描述可变电阻。我提起这个，只是要你明白他们在说什么。可变电阻器不是电位器，真的不应该这样叫。你可以跳过这一节的其余部分，因为它完全不重要，但这里只是告诉你什么是电位器：
电压的一个花俏的名称是“电位”、“电势”、“势能”，所以由一个12伏电池供电的电路可以被描述为在电池的负极一侧具有零伏“电位”，而在电池正极的一侧具有正的十二伏。像我这样的普通人只会说“电压”，而不是说什么“电位”、“电势”、“势能”。
当伏特计用于测量电路中的任意一点的电压时，它会通过从电路中汲取少量电流而使电路更改。 电压表通常有一个高内阻，所以电流很小，但是，即使它是一个很小的电流，它的确会改变电路。 因此，所做的测量并不非常准确。 科学家们，经过数年，用一个非常简洁的解决方案解决了的问题——他们测量电压时不从电路汲取任何电流——简洁吧? 他们这样做还用了一个非常简单的配置：

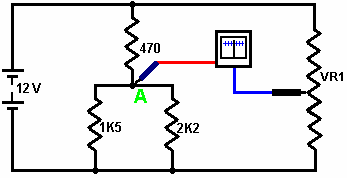

他们用灵敏计来测量电流。这种仪表做成：当没有电流流过时，指针是在一个中央的位置上的。用正电流，指针向右偏转。用负电流，指针向左移动。然后他们把一个可变电阻“VR1”跨接那个给电路供电的相同的电池。VR1的顶端在+12伏上(他们把那叫做“+12伏的电势”) ，而VR1的底端在零伏或“零伏的电势”上。
通过移动VR1的滑块，可以选择零伏到+12伏的任意电压或“电势”。要测量点“A”的电压而不从电路汲取任何电流，他们会如图所示连接仪表，调节可变电阻，直到仪表读数正好为零。
由于仪表读数为零，通过它的电流也是零，而取自电路的电流也为零。因为没有电流取自电路，测量不会以任何方式影响电路——非常聪明。VR1滑块上的电压完全匹配点“A”上的电压，那么用一个可变电阻上的校准刻度就可以读出电压。
通过移动VR1的滑块，可以选择零伏到+12伏的任意电压或“电势”。要测量点“A”的电压而不从电路汲取任何电流，他们会如图所示连接仪表，调节可变电阻，直到仪表读数正好为零。
由于仪表读数为零，通过它的电流也是零，而取自电路的电流也为零。因为没有电流取自电路，测量不会以任何方式影响电路——非常聪明。VR1滑块上的电压完全匹配点“A”上的电压，那么用一个可变电阻上的校准刻度就可以读出电压。
