第十二章：基础电子学
了解电路原理图是什么意思
很多人看电路图，不知道什么意味着什么，那么让我们看看是否能消除这种神秘感。以下面这个电路为例：

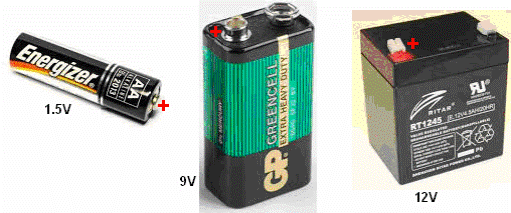

这个电路有三个组件，再加上一些导线。“B”符号表示电池（Battery），或更严格地说，数个电池单元构成的电池。电池有许多不同的形状和大小。这里是其中一些：
符号“R” 如上所述表示电阻器，而“LED”（Light-Emitting Diode）是发光二极管，看起来大概像这样：
引线较长的是正的。许多LED要超过1.5伏才亮，而虽然很容易想到单节AA型电池是1.5伏，很常见的AA型镍氢电池只有1.2伏。所以，让我们建立电路用一节9伏电池和一个限制流过LED的电流的330欧姆的电阻（橙、橙、棕）。电路为：

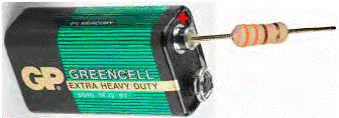

这表示电池的正极要与电阻连接。这可以用一段导线来连接，或直接把电阻与电池连接：

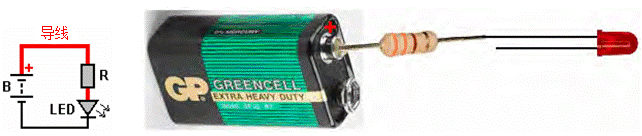

然后LED连接到电阻的另一端：

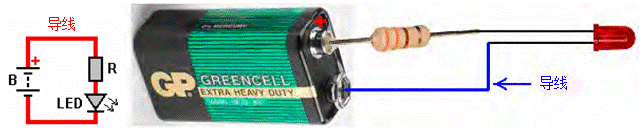

最后，LED的另一端连接到电池的负极：
如果LED连接方向不对，不会有任何损失，只是LED不会亮起。质量差的连头可把导线拧在一起。质量更好的连接可用螺钉连接器：

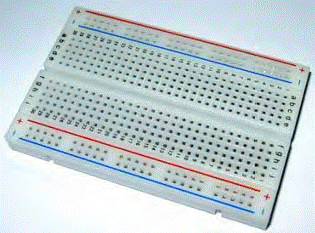

条形上的连接器的间距随连接器额定功率的不同而不同，市场上通常有四或五种规格，所以有时候需要裁剪条形和有时单个使用连接器。另一个选择是使用插板，虽然它们远非理想。它们曾经是很好用的，但后来集成电路带着它们的极小的引脚间距出现了，而插板通过使孔和孔间间距足够小来配合它们以适应集成电路。现在，很普通的元件如快速UF5408二极管不再可能即插即用了，因为这种二极管制品太大，无法插入那么小的孔洞里：
连接的最有效的方法是将部件焊接在一起，而这并不是很难的事。维罗板（条状铜箔面包板）很方便，而且还可用其它几种样式的板。当我还很小的时候，市场上几乎没有什么组件，我对它们用的是绘图针和焊接部件，用湿布抵消过热，这在迅速降温上非常有效。但是，无论采用何种方法连接，您只需循着任意图中的连接线，看看有什么部件被连接在一起。
