第二章:动脉冲系统
闸流管测试:

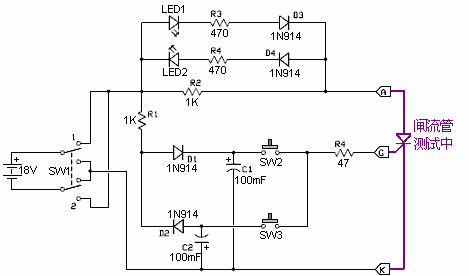

装配闸流管测试电路所需元件如下所示，可以用配套号087从 www.QuasarElectronics.com 购买。
电路的运行是靠操作开关数次以使电容器C1和C2充满电。LED1和LED2均应关闭，如果它们当中任何一个亮了，那么闸流管就是有缺陷的。
其次，使SW1在1的位置上，短暂按下SW2。LED1会亮起，直到松开SW2。如果两种现象均未出现，闸流管是有故障的。
LED1亮，按下SW3时LED1应熄灭。如果没出现这种情形，闸流管是坏的。
正如曾经提到过的，即使如果闸流管通过这些测试，也不能担保它在任何电路中能正确工作，因为它可能会间歇性地运作，和它在不恰当的时刻被虚假触发。

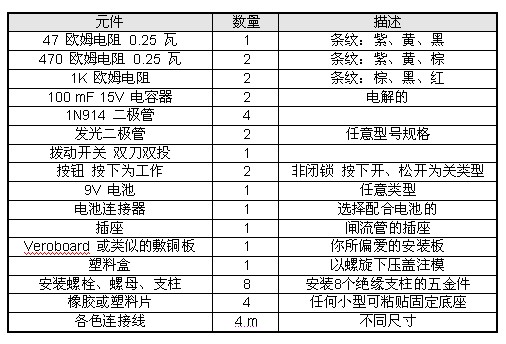

元件清单:
第二章:动脉冲系统
闸流管测试:
装配闸流管测试电路所需元件如下所示，可以用配套号087从 www.QuasarElectronics.com 购买。
电路的运行是靠操作开关数次以使电容器C1和C2充满电。LED1和LED2均应关闭，如果它们当中任何一个亮了，那么闸流管就是有缺陷的。
其次，使SW1在1的位置上，短暂按下SW2。LED1会亮起，直到松开SW2。如果两种现象均未出现，闸流管是有故障的。
LED1亮，按下SW3时LED1应熄灭。如果没出现这种情形，闸流管是坏的。
正如曾经提到过的，即使如果闸流管通过这些测试，也不能担保它在任何电路中能正确工作，因为它可能会间歇性地运作，和它在不恰当的时刻被虚假触发。
元件清单:
