第二章:动脉冲系统

菲尔•伍德（Phil Wood）电力回收系统

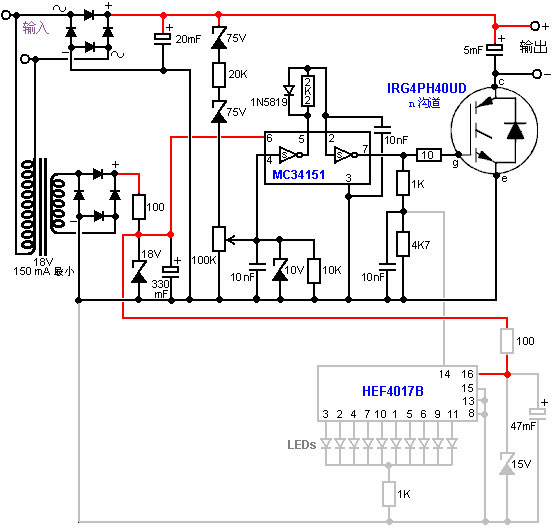

　　菲尔伍德开发出一种特别有效的方法来提取一台罗特做特原动力的过剩共振循环能量。这是电路：

　　装配这个电路时需要小心。例如，由HEF4017B 5位约翰逊计数器显示电路性能，但出于某种愚蠢的原因，4017型号还可用于完全不同的同规格的芯片和一些数字集成逻辑芯片，也就是带重置的CMOS高速十六进制双稳态触发器，这一行为绝对值得愚蠢奖。另一点要当心的是1A 1N5819二极管是一种非常高速的肖特基势垒元件。
　　
　　电路运行如下：
　　　
　　罗特伏特电机的输入被降压器降压并给出一个18伏（一般情况下）的交流输出，然后被标准整流电桥整流，再由18伏的齐纳（稳压）二极管和一个330mF的滤波电容平滑输出，用于给MC34151芯片供电。一个15伏的齐纳（稳压）二极管和一个47mF的电容使此直流供电线路进一步下降和平稳，用于给LED显示芯片HEF4017B供电。
　　
　　原始罗特伏特的输入也由第二个400伏35安培的整流二极管电桥管理和整流的，以及用一个高额定电压的20mF电容器令其平稳。必须了解罗特伏特系统易于不时生成大量电涌，因而这个电路必须能够处理和从这些电涌中获益。这就是为什么选用了IRG4PH40UD IGBT装置的原因（还因为它的价格相当合理），因为它强大，可处理高电压。
　　

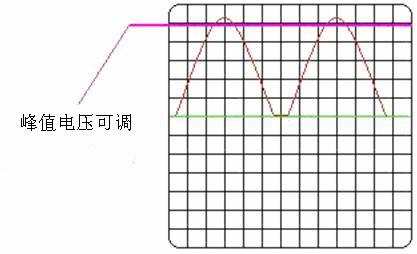

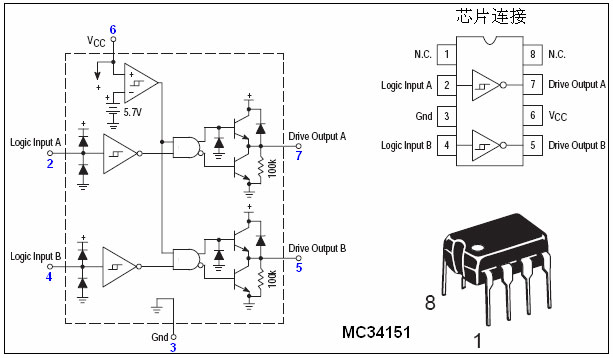

　　其结果是高电压直流取自两个75伏稳压二极管、20K电阻和100K可变电阻等元件的连环。电压在这个可变电阻滑块上形成，以一个10K电阻为负载，并用10伏稳压二极管限制电压，而在传递给MC34151高速金属氧化物半导体场效应晶体管双驱动器芯片前，以一个10nF电容器去耦。这些驱动器均用于锐化脉冲，并干净利落地驱动绝缘栅双极型晶体管。其结果是输出是一系列直流脉冲。电路的运行清晰可见，谢谢HEF4017B显示电路，驱动一行发光二极管，由IGBT（绝缘栅双极型晶体管）的门信号触发，由1K/4.7K电压分压器分压，10nF电容器去耦。当IGBT正确开关，这显示可以清楚地展示出来——实际上，显示电路对那些没有示波器的人非常有用，这不仅在这个电路中有用，对多种不同的电路也是很有用的。
　　

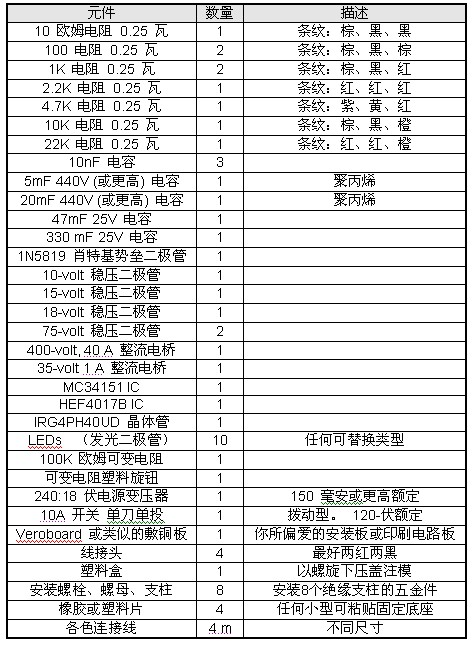

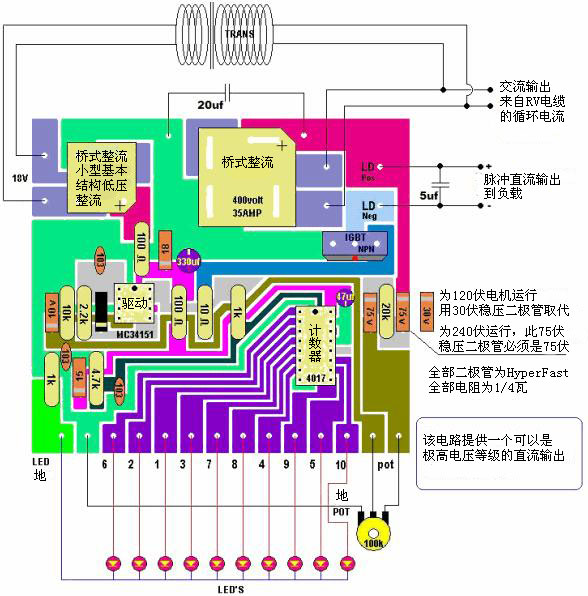

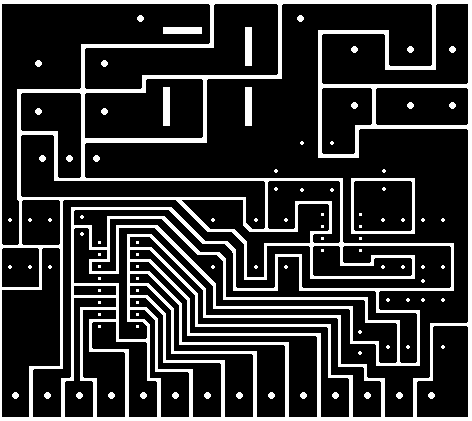

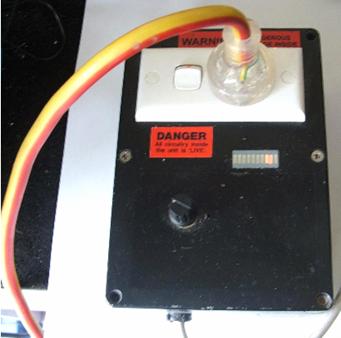

　　菲尔电路的物理布局如下所示：

　　正如您会注意到从上面所示的菲尔电路板布局的注记，第一个75伏稳压二极管用于管理罗特伏特电流伺服，如果120伏电机在此电路中使用，则应以一个30伏的稳压二极管替代。
　　
　　另一要点需要强调的是，此电路的脉冲直流输出可以是非常高的电压，需要相当谨慎对待。这个电路不适合初学者和那些处理高电压不熟悉的人，需要一个有经验的人的监督。同样，如果罗特伏特或该电路连接到市电，那么将根本没有接地导线应连接，因为该电路可以是一百伏特或更低的地电势。
