第二小节
图5

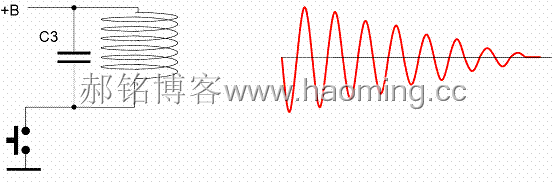

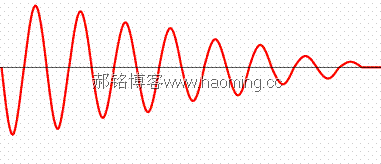

但是；由于电路本身的阻性分量的存在；电感和电容反复充放电的过程中；电路的阻性分量每次都要损耗一部分能量；充放电的能量越来越弱，形成一个减幅振荡的过程，到最后就没有能量了。这个减幅振荡的波形如图5所示，这种谐振电路在外能量刺激一次形成的一个减幅振荡的过程；称为振铃现象。其过程也像庙里的一个大钟，你用力敲击一下；钟声的响声是一个逐步衰减的过程。
振铃的波形：在振铃波形；在电感对电容的充电及电容再对电感放电的过程中逐步衰减；振铃的波形就是一个衰减的正弦波（定义：振荡的特性取决于负载，如果负载是谐振电路；其波形就是正弦波）。
振铃波形的频率：频率于谐振电路的C和L有关（
）在电磁炉中；电磁炉的振荡频率：于内部的并联于线圈上的电容及C加热线圈的电感L有关；而加热线圈的电感量，在坐锅及不坐锅时不一样；坐锅电感量L就大；不坐锅电感量L就小。那么：坐锅在时电磁炉的频率就低（图7所示）；不坐锅时电磁炉的频率就高（图6所示）。
图6
图7
（如果电磁炉的频率是28K/秒，在1毫秒的时间有28个振荡周期，0.25毫秒就有7个振荡周期，如果不坐锅 0.25毫秒的振荡周期数就要上升超过10个振荡周期，CPU就是利用这个原理进行 锅检）
2电压比较器：
现在的电磁炉内部采用了一块四电压比较器集成电路巧妙的完成了振荡、控制、保护等功能。通过对比较器的电路特点、性能的理解；对于分析电磁炉的电路原理及故障分析乃至故障的修复都是至关重要的。

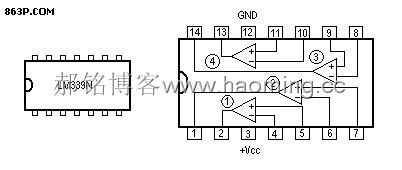

图2-1所示；就是一块电磁炉应用的最多的四电压比较器集成电路LM339的外形及内部四个电压比较器的排列方式、引脚的功能。
图2-1
在LM339集成电路中，集成了4个相同的电压比较器电路，这4个电压比较器除了VCC供电及接地是共用的；其它都是独立的，在电路的应用中；可以根据需要只用其中的任意一个或几个。
电压比较器是集成运放非线性应用电路，它将两个模拟量电压信号（或者一个模拟量和一个参考电压）相比较，并判断出其中哪一个电压高、哪一个电压低，把比较的结果在输出端用电平的高低反映出来。
在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平
图2-2所示是从图2-1所示LM339电压比较器集成电路中单独提取出一个电压比较器进行工作原理的分析（集成电路中的（1）电压比较器）。
图2-2
在图2-2所示的电压比较器中Vb、Va是输入端（对应于集成电路LM339的（4）、（5）端），Vout是输出端（对应于集成电路LM339的（2）端），在两个输入端中有加号（+）的输入端Va称为：同相输入端，有减号（—）的输入端称为：反相输入端。
要比较的两个电压分别加到Vb和Va两个输入端上；输出端即根据这两个电压的高低；输出高电平或者低电平。其输出电平的高低和两个比较电压的关系如下：
当Va电压高于Vb时 Vout为高电平输出（即 5脚电压 > 4脚电压；2脚为高电平）。
当Vb电压高于Va时 Vout为低电平输出（即 4脚电压 > 5脚电压；2脚为低电平）。
根据输出端的电压高低就知道；输入端的那个电压大；那个电压小
（也就是当同相输入端电压高于反相输入端；输出为 高电平，同相输入端电压低于反相输入端；输出为 低电平。）
在现代的电子设备中；电压比较器的用途极为广泛，特别是家用电器中应用更为普片；一般最普通的应用是在过压过流保护电路中用作把取样电压和基准电压的进行比较；比较的结果去控制保护执行电路；使之在电路出现过压过流及断路、开路时进入保护状态使电器具的安全得到保证，电压比较器的外围电路简单反映灵敏、精度高、稳定可靠为、成本低为广大电路设计人员乐意采纳。这方面的原理知识已经有大量的介绍，这里就不在赘述。
下面为了电磁炉原理的理解介绍一下在输入端交变电压时输出端的输出状态：
1 输入端输入正弦波交流电；
2 输入端输入锯齿波交流电；
两种情况下的输出状态；

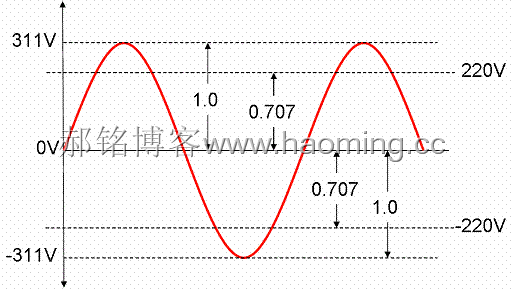

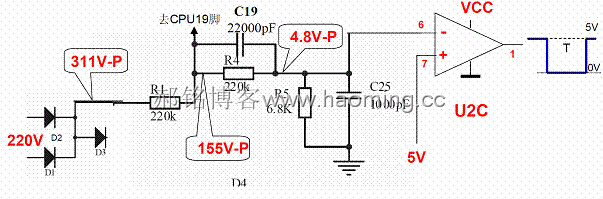

如果在输入端输入是正弦波交流电：图2-3所示
单端输入： 两个输入端；一端输入交流电另一端输入直流电压或接地（零电压）。
