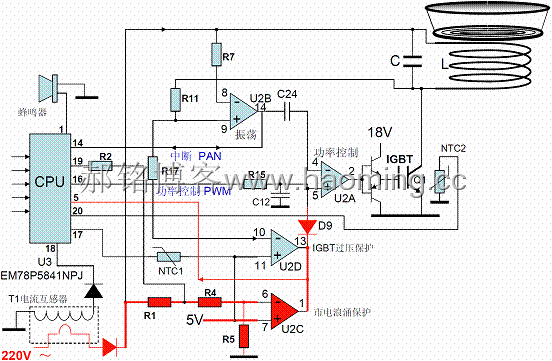

第一小节
图4-1 图4-2 图4-3
在按钮开关没有被按下；电路内部没有电流流过。谐振电路内部也没有谐振现象产生，也没有什么电流产生，如图4-1所示。
现在我们瞬间按动下按钮开关K一次（按后立即松开），也就是电路在开关接通瞬间；会有电流由+B经由电感线圈L及开关K由上向下流通。此时流经电感了L的电流在线圈上产生了磁，建立了磁场，磁场力线的方向是由上指向下，图4-2所示（线圈内虚线所示为磁场的力线；磁场的方向可以通过右手螺旋定则确定）。磁场是由于电流流过而产生；所以磁场也是能量。由于电路只是接通瞬间开关K即断开所以磁场无法持续维持；只要开关K断开；电流被切断；磁场也即消失；由于能量守恒定律——所以磁场的消失只能转换为另外一种能量；这就是在线圈两端产生电动势——感生电势；感生电动势的方向是下面为：“正”上面为：“负”，图4-3所示。这个下“正”上“负”的感生电动势由于开关K是断开的；
图4-4 图4-5 图4-6
所以只能对电容器C3充电，电容两端所充电压为下“正”上“负”；电容器两端电压充到最大值；线圈的感生电动势也释放完毕。此时由于电容器两端电压达到最大值；而线圈的感生电动势已经为零；电容器上的所充电压反过来又通过线圈放电；其放电电流方向是由下向上流通；由于线圈有电流流过；线圈上又产生磁场；磁场力线的方向是指向上，图4-4所示；
当电感上磁场能量达到最大；电容器C3上电压也释放完毕；不再能对电感L形成电流；此时磁场也无法继续维持，磁场的消失能量又转换为感生电势；其方向是上“正”下“负”；并对电容器C3再行充电，其电容器C3上充电电压为上“正”下“负”，图4-5所示；当电感L的磁场能量释放完毕；电容器C3上电压充到最大值时；电容上电压又反过来通过电感L再行放电；电流方向是由上向下；又把电容上的电压转换为电感的磁能，图4-6所示 磁力线方向指向下。就这样电容器和电感之间反复的充放电，不断循环，理论上永不休止。这就是我们平时所说的“振荡”其振荡周期的大小；也就是振荡的频率于电容器的容量及线圈的电感量有关；电容器容量大；充电就慢，振荡周期就长；振荡频率就低。线圈的电感量大就阻碍电容器对电感的放电速率；振荡周期就长；振荡频率就低。反过来振荡周期就短；振荡频率就高。
振荡频率
