丹尼尔·库克的静态发电机
1871年，丹尼尔•库克（Daniel Cook）的“感应线圈改进”获得119,825号美国专利。备受尊祟的哈罗德·斯普登（Harold Aspden）博士认为这是设备的一个非同小可的部件，作为交叉耦合的配对电容器运行，而他的意见是相当有份量的。这是一个非常简单的装置，测试起来可以非常有趣，尤其是因为它不涉及任何电子的或复杂的结构。
霍华德·哈拉伊（Howerd Halay）是位经验丰富的自由能开发者，他说“库克是这样说的：‘电流永远是从高压流向低压的’。库克应用尖峰坍塌反电动势的原理，以这样的方式，即电流不断流向同一方向。” 在这个过程中，它不断克服相反极性的初始电流。它不断增加电压，直到达到组件的极限。为了启动它，你可以用另一个线圈叠加在顶部去诱导“启动”电流，或者，你可以用磁铁来产生这个启动电流。装置随即进入“失控”模式，所以你必须用足够的绝缘和足够的线径以防火灾。然后他用一种巧妙的装置，以一个强大的变阻器的形式去防止失控。变阻器然后短路，从系统汲取出能量。变阻器防止设备关闭。库克指出，你需要有足够长度的导线让设备运行。他建议用2000英尺导线。他还用了一根又长又粗的铁芯。这将起到把频率限制到容易管理的强度的效果，而且它还将把高压限制在一个实际的值上。我相信这就是托马斯·亨利·莫雷（Thomas Henry Moray）的秘密，而莫雷用的长导线，是蓄意误导。（莫雷用了一块电磁铁来诱导他的启动电流）。我也相信，这还是史蒂芬·马克（Steven Mark）的秘密。另外一点，结合由“Grumage”所做的实验中我所发现的，是所有这些设备都需要静电运行。这就解释了为什么莫雷的设备有时会无法启动 (即，潮湿天气时)。这些超一设备事实上是静电涡流或吸引装置。此外贝迪尼的设备在夜间运行就不太好 (由于缺少阳光，当静电强度降低时——因此产生晨露)。查看丹尼尔·库克的专利时，请注意所用的术语是过时的，这些术语可以在1842年小丹尼尔•戴维斯的《磁学手册》里面找到（/upload/images/import/Davis.pdf）”。
库克专利的确用了一些很多人可能不熟悉的术语，因为那都是些170年前的常用术语，但今天并不常用。丹尼尔•戴维斯用这些术语，使得它们更容易理解。例如，他设想每个线圈都会有一个称为“杯”的螺旋式连接器在导线的两端，所以，不是指一个线圈的“端部”，他是指线圈的“杯”。戴维斯还做过一些实验，可以帮助我们了解丹尼尔·库克的静止发电机的工作原理。做的实验有些是熟悉的，有些是不熟悉的。他先是构建湿电池，用铜和锌电极，之间是硫酸铜溶液。他观察到，用两个或多个做相互串联，电场效应更大：
在把电池串联连接在一起时，这就是常规的和我们所期望的。他还测定，这样的电池可以提供的电力，随着润湿表面面积的增加而增加：
这并不奇怪，但这种效应可以产生意想不到的效果。戴维斯所用的电效应检测方法包括一个检流计（实际上是一个伏特计），并由一个人握着感应线圈的端部感觉触电感的强度。为此，戴维斯用绝缘的金属带绕制了一个煎饼线圈，并把它放在各种一个大型的、有着很多匝数的、螺旋形绕制的线圈附近的各种位置上：
开关“S”关闭时，线圈起着一个空心变压器的作用，而线圈“A”里迅速变化的电流在线圈“B”中感应出一个电压。那个感应出来的电压很高，因为线圈“B”有很多匝，而当如上所示握住那个线圈的两端时，能够感觉到相当的电击。
戴维斯于是发现，把若干薄金属片放在线圈之间，效应不大，但如果用一件2.5毫米厚的铁板，则在线圈的“B”中有很小的或完全没有感应电压。有趣的是，如果在铁板上开一个径向槽，则对感应电压的效应很小或完全没有，并再次感觉到强烈电击。当开关关闭时，感应电压历时很短，其时电流经过线圈“A” 非常迅速地达到恒稳态，因而不再有交变磁场。如果让开关关闭，能看到一个有趣的效应，一个电池极板会升高，减少其润湿的表面积。极板移动的整个期间，线圈“B” 生成的感应电压产生久得多的整体效应。检流计显示跨线圈“A”的电压实际上不变的，而感应电压依然持续。据推测，这是线圈“A”的电阻如此之低，以致电流通过只是肥限于电池所能供应电流的能力，因此，升高一个极板减少了穿过线圈的电流而无需改变电源电压，而降低流过线圈的电流导致一个减弱磁场及线圈“B”的一个长的时间段。
戴维斯然后用级联线圈实验，看看高很多的感应电压是否可在额外的线圈里产生更大的效应，并发现的确如此：
戴维斯对于为在一个分布得很远而避免磁相互作用的线圈链接中感应到的电压的电流方向做了以下观察。也就是说，电流方向不是磁感应导致的，而只是由于反电动势。为此，他用一个加号“+”来标示电流的一个方向，并用一个减号“-”标相反方向的电流。他把七个线圈级联如下：
电流方向于是为：
专利绘图给人的印象是一台小巧、紧凑的设备。其实并非如此，因为丹尼尔·库克标明的最小尺寸是的一扎600毫米（2英尺）长、50毫米（2英寸）直径的铁线用线圈绕制，每个线圈至少有150米（500英尺）的导线，而理想的是线长的两倍。完成后，这是一个又大又重的设备，而看起来微型版本可能无法运行。 库克说：
我的发明是关于两个或更多个、简单的或组合的螺旋型带铁芯或磁铁的线圈，如此产生恒定的电流而无需辅以电池。
图.1呈现了一个组合螺旋型线圈和铁芯的不同部分。
图.2是我的发明的透视图。
实现我的发明中，我并不把自己局限于任何线圈结构的特定模式或任何特定的导线尺寸，仅留心在不同的线圈里的导线的数量必须足以产生所需要的结果；此外，用于绝缘导线的材料必须适合于产生所需的结果。不过，我一般喜欢在简单和组合结构线圈中都用相同尺寸的导线。
在构建简单的线圈时，要产生所需的电压和电流，需要用长的铁芯，如图.1中的A所示。这个铁芯的长可以是二、三、甚至是六英尺长，而直径为二、三、或更多英寸。线圈应该用良好品质的铜线绕制，绝缘用丝绸或虫胶。铁芯A可以是一实心杆，或一扎各自不相连的铁线；后者得到的效果更好，对于任何给定的直径的导线能提供更多的电流。而导线可以是精线或是粗线，我偏爱用16号或更粗的导线，因为功率输出与导线的长度和直径是成正比的。
用组合线圈时，在某些情况下，更可取的是用小的导线，即，30号，甚至更小，作为初级线圈，而16号，或甚至更大的，作为次级线圈。以这样的组合，初级线圈的起始次级电流与次级线圈的末端次级电流相比是非常小的，因此可以得到更快的动作。或者，初级线圈可以是未绝缘的导线绕制成实心螺旋结构，仅在线圈之间绝缘，在这种情况下，只有很少或没有相反的起始次级电流。
螺旋形绕制的线圈单独用大量导线会产生类似的结果。带状螺旋可以用次级线圈C代替，比如说，2、6、12或24英寸宽，以及任何合适的长度，但总是有足够的长度以提高其输出电流到必要的强度，以维持自身通过其作用于初级线圈B上。在组合线圈的使用中，重要的次级线圈的绕制应该与初级线圈在相同的方向上，并且初级和次级线圈是交叉连接的，如图.2所示。作用于是将如下：
次级线圈C的次级电流，将通过对面的初级线圈B循环，而在同一时刻，初级线圈B中的次级电流将被产生，并通过对面的次级线圈C循环，相对的线圈B和C中的电流向同一方向流动，在中央的铁芯A上产生组合的磁作用。相对的两个线圈B和C的初始次级电流被压制，在装置的主电路D中没有显示，有八种截然不同的电流在两对线圈中的一个整体电路的作用中生成，两个末端和两个起始的次级电流到每对线圈，四个起始的次级不断地对置四个末端的次级电流的循环，但初始次级的电压和电流都比终端次级低得多，被压制，留下了足够的富余终端功率来克服初级导线的电阻，并给杆A充电到所需程度，以在相对的次级线圈里复制自身。通过这种方式，在所有的线圈里保持流过恒定的电流。
这些线圈可以用500英尺到1,000英尺或更长来建造每个初级和次级线圈。绝缘的导线越长越好，从装置获得的功率越大。导线直径越大，所获得的电流越大。
如果只用单个线圈，导线长度最好是每个线圈有1000英尺或更长的线长。作用与组合线圈是一样的，但只生成四种电流：两个初始和两个终端电流，后者在相同方向上不断地流动——实际上，同一方向上只有一个电流。
线圈中的作用可通过用永磁、电磁铁或通过脉冲调制绕在设备的一个线圈 的外侧的来启动。如果因任何原因切断负载电路，电流立即停止。然后必须再次执行启动程序获得该设备重新启动。这可通过永久地连接一个跨接在负载两端的电阻器解决，因此，如果负载电路断开，设备可以在降得非常低的电流下继续，直到负载恢复。通过这种方式，设备变成直接等效于电池。
变阻器D可被引入到主电路来限制电流，并防止线圈通过的电流量过大而过热。铁芯也可以在设备运行时用于产生电磁运动。
1870年，丹尼尔在非常出色地做出了他的自供电设计时，市面上能提供的电子元件还很少。其0.6至1.8米长度的尺寸和可观的铁芯重量，是不适于携带应用的。用现今的元件，可以把丹尼尔系统复制成一个更紧凑和轻便得多的形式。不知源自何人，但我最近碰到的“雷内-雷托”（Rene-Rator）电路，显示丹尼尔·库克设计用环形（大概是铁素体）代替了绕有线圈的长铁芯，并用二极管来控制反馈。
显然，这样配置的功率输出将受限于环形携带磁流的容量，所以我会建议“毫微坡莫”的纳米技术的高性能环形如 http://www.magnetec.us/shop/details.php?id=73&kategorie=5&main_kat=&start=50&nr 德国磁材GmbH有限公司的环形也许使性能得到改善。然而，请清醒地理解，我还没做过这种电路，虽然我相信它会良好运行，也还需要实验来找到最佳运行配置。所示电路如下:
你会发现，没有规定线圈绕组的方向，因而留给你来布置磁铁和输入绕组，以使它们彼此相对。
似乎可以肯定电路将在其谐振频率振荡，而那个频率会很高。因为丹尼尔发现有必要用一个变阻器控制电流，也许在电路上放置控件去防止电路中使用的正反馈失控是明智的。置于两个环形之间的电路断路器可以对电流施加安全限制并保护布线绝缘。如果觉得必要，金属氧化物变阻器穿过输入线圈中的一个，可用于限制产生的电压。
我希望必要的大量实验去找到一个好的运行电路，所以我问我的朋友埃德蒙·库克（Edmund Cook）——他在模拟软件应用、评估电路及其运行方面很有经验，以便评估能得到一些最有效的因素。磁体强度对于环形的质量和大小是很是重要的，因为如果磁体使环形达到饱和，可能无助于产生电力，但那当然只是我孤陋寡闻的观点，而测试结果才是优化电路的唯一途径。
验证过电路，埃德蒙指出，配置应该是不同的，他绘制出如下草图：
埃德蒙说：输出线圈的每个半波（显示为红色），是反作用输入线圈的驱动脉冲，它与永磁体对环形磁芯影响的磁场相对。请注意当由永磁体生成并持续的电流涨落时，这个周期是如何阻止和增强线圈之间创建一个固有谐振的。特别值得注意的是，通过联合统一绕组方向和磁体的极性安置、以及输出和输入的“并随坍塌场”反电动势生成的自增强特性。我觉得这个电路的结构引人入胜，特别是在考虑怎样可以利用绕组方向和并随塌陷场直接施加影响时，因此，要加强每个线圈的整体场强。所有绕组的方向不仅对每个环形上的场和二极管的预期功能至关重要，而且对两个强烈交织的输出线圈之间有合适的相互作用。原始图纸在众多细节上是失当的。
这个电路有两个输出而没有外部输入，因此需要通过施加一个交流信号给两对磁铁线圈当中之一来启动。
正如已经提到的，我个人，会偏重于电路中的保护，以防过压或电流上升到不可接受的程度——那将导致金属丝的过热和可能损坏导线的绝缘。虽然下图中显示有一个保险丝，我宁愿是一个断路器。无论你打算用什么电压运行电路，均可选择金属氧化物变阻器，而二极管要能比导线处理更多的电流。我建议用快速作用二极管。这些措施不应该影响电路的运行，而似乎这是很多人会认为没必要的。但是，如果你想将它们包括在内，那么我会建议以下电路结构：
如果你制做这个电路并令它运行，那么请告诉我关于所用的线圈、环形和磁体的细节，以便您的成功可以帮助其他的复制者。
第十一章：其它装置和理论
丹尼尔·库克的静态发电机
1871年，丹尼尔•库克（Daniel Cook）的“感应线圈改进”获得119,825号美国专利。备受尊祟的哈罗德·斯普登（Harold Aspden）博士认为这是设备的一个非同小可的部件，作为交叉耦合的配对电容器运行，而他的意见是相当有份量的。这是一个非常简单的装置，测试起来可以非常有趣，尤其是因为它不涉及任何电子的或复杂的结构。
霍华德·哈拉伊（Howerd Halay）是位经验丰富的自由能开发者，他说“库克是这样说的：‘电流永远是从高压流向低压的’。库克应用尖峰坍塌反电动势的原理，以这样的方式，即电流不断流向同一方向。” 在这个过程中，它不断克服相反极性的初始电流。它不断增加电压，直到达到组件的极限。为了启动它，你可以用另一个线圈叠加在顶部去诱导“启动”电流，或者，你可以用磁铁来产生这个启动电流。装置随即进入“失控”模式，所以你必须用足够的绝缘和足够的线径以防火灾。然后他用一种巧妙的装置，以一个强大的变阻器的形式去防止失控。变阻器然后短路，从系统汲取出能量。变阻器防止设备关闭。库克指出，你需要有足够长度的导线让设备运行。他建议用2000英尺导线。他还用了一根又长又粗的铁芯。这将起到把频率限制到容易管理的强度的效果，而且它还将把高压限制在一个实际的值上。我相信这就是托马斯·亨利·莫雷（Thomas Henry Moray）的秘密，而莫雷用的长导线，是蓄意误导。（莫雷用了一块电磁铁来诱导他的启动电流）。我也相信，这还是史蒂芬·马克（Steven Mark）的秘密。另外一点，结合由“Grumage”所做的实验中我所发现的，是所有这些设备都需要静电运行。这就解释了为什么莫雷的设备有时会无法启动 (即，潮湿天气时)。这些超一设备事实上是静电涡流或吸引装置。此外贝迪尼的设备在夜间运行就不太好 (由于缺少阳光，当静电强度降低时——因此产生晨露)。查看丹尼尔·库克的专利时，请注意所用的术语是过时的，这些术语可以在1842年小丹尼尔•戴维斯的《磁学手册》里面找到（/upload/images/import/Davis.pdf）”。
库克专利的确用了一些很多人可能不熟悉的术语，因为那都是些170年前的常用术语，但今天并不常用。丹尼尔•戴维斯用这些术语，使得它们更容易理解。例如，他设想每个线圈都会有一个称为“杯”的螺旋式连接器在导线的两端，所以，不是指一个线圈的“端部”，他是指线圈的“杯”。戴维斯还做过一些实验，可以帮助我们了解丹尼尔·库克的静止发电机的工作原理。做的实验有些是熟悉的，有些是不熟悉的。他先是构建湿电池，用铜和锌电极，之间是硫酸铜溶液。他观察到，用两个或多个做相互串联，电场效应更大：
在把电池串联连接在一起时，这就是常规的和我们所期望的。他还测定，这样的电池可以提供的电力，随着润湿表面面积的增加而增加：

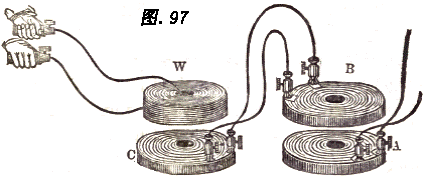

这并不奇怪，但这种效应可以产生意想不到的效果。戴维斯所用的电效应检测方法包括一个检流计（实际上是一个伏特计），并由一个人握着感应线圈的端部感觉触电感的强度。为此，戴维斯用绝缘的金属带绕制了一个煎饼线圈，并把它放在各种一个大型的、有着很多匝数的、螺旋形绕制的线圈附近的各种位置上：
开关“S”关闭时，线圈起着一个空心变压器的作用，而线圈“A”里迅速变化的电流在线圈“B”中感应出一个电压。那个感应出来的电压很高，因为线圈“B”有很多匝，而当如上所示握住那个线圈的两端时，能够感觉到相当的电击。
戴维斯于是发现，把若干薄金属片放在线圈之间，效应不大，但如果用一件2.5毫米厚的铁板，则在线圈的“B”中有很小的或完全没有感应电压。有趣的是，如果在铁板上开一个径向槽，则对感应电压的效应很小或完全没有，并再次感觉到强烈电击。当开关关闭时，感应电压历时很短，其时电流经过线圈“A” 非常迅速地达到恒稳态，因而不再有交变磁场。如果让开关关闭，能看到一个有趣的效应，一个电池极板会升高，减少其润湿的表面积。极板移动的整个期间，线圈“B” 生成的感应电压产生久得多的整体效应。检流计显示跨线圈“A”的电压实际上不变的，而感应电压依然持续。据推测，这是线圈“A”的电阻如此之低，以致电流通过只是肥限于电池所能供应电流的能力，因此，升高一个极板减少了穿过线圈的电流而无需改变电源电压，而降低流过线圈的电流导致一个减弱磁场及线圈“B”的一个长的时间段。
戴维斯然后用级联线圈实验，看看高很多的感应电压是否可在额外的线圈里产生更大的效应，并发现的确如此：

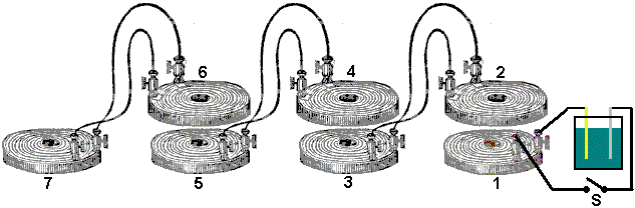

戴维斯对于为在一个分布得很远而避免磁相互作用的线圈链接中感应到的电压的电流方向做了以下观察。也就是说，电流方向不是磁感应导致的，而只是由于反电动势。为此，他用一个加号“+”来标示电流的一个方向，并用一个减号“-”标相反方向的电流。他把七个线圈级联如下：

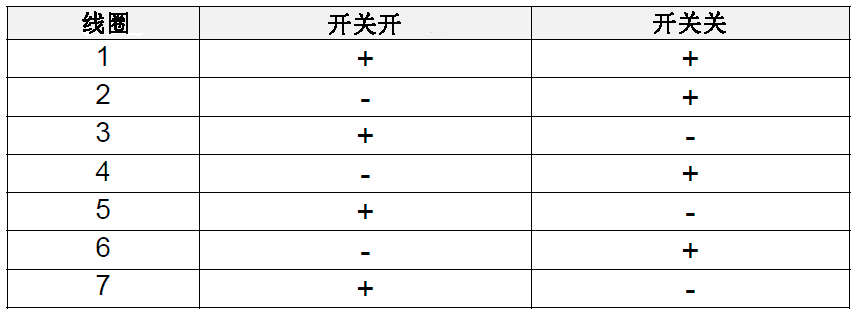

电流方向于是为：
专利绘图给人的印象是一台小巧、紧凑的设备。其实并非如此，因为丹尼尔·库克标明的最小尺寸是的一扎600毫米（2英尺）长、50毫米（2英寸）直径的铁线用线圈绕制，每个线圈至少有150米（500英尺）的导线，而理想的是线长的两倍。完成后，这是一个又大又重的设备，而看起来微型版本可能无法运行。 库克说：
我的发明是关于两个或更多个、简单的或组合的螺旋型带铁芯或磁铁的线圈，如此产生恒定的电流而无需辅以电池。

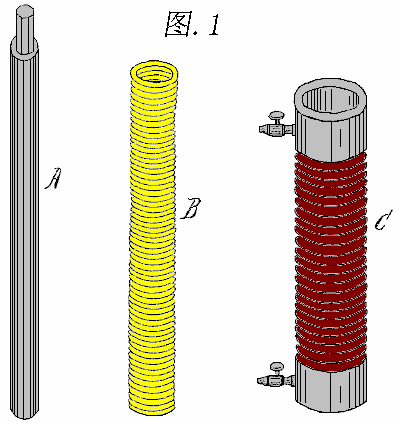

图.1呈现了一个组合螺旋型线圈和铁芯的不同部分。

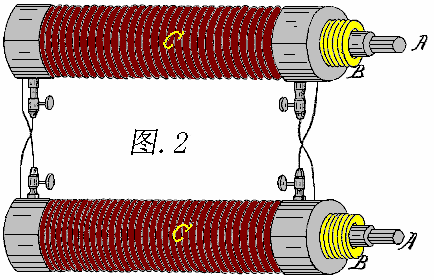

图.2是我的发明的透视图。
实现我的发明中，我并不把自己局限于任何线圈结构的特定模式或任何特定的导线尺寸，仅留心在不同的线圈里的导线的数量必须足以产生所需要的结果；此外，用于绝缘导线的材料必须适合于产生所需的结果。不过，我一般喜欢在简单和组合结构线圈中都用相同尺寸的导线。
在构建简单的线圈时，要产生所需的电压和电流，需要用长的铁芯，如图.1中的A所示。这个铁芯的长可以是二、三、甚至是六英尺长，而直径为二、三、或更多英寸。线圈应该用良好品质的铜线绕制，绝缘用丝绸或虫胶。铁芯A可以是一实心杆，或一扎各自不相连的铁线；后者得到的效果更好，对于任何给定的直径的导线能提供更多的电流。而导线可以是精线或是粗线，我偏爱用16号或更粗的导线，因为功率输出与导线的长度和直径是成正比的。
用组合线圈时，在某些情况下，更可取的是用小的导线，即，30号，甚至更小，作为初级线圈，而16号，或甚至更大的，作为次级线圈。以这样的组合，初级线圈的起始次级电流与次级线圈的末端次级电流相比是非常小的，因此可以得到更快的动作。或者，初级线圈可以是未绝缘的导线绕制成实心螺旋结构，仅在线圈之间绝缘，在这种情况下，只有很少或没有相反的起始次级电流。
螺旋形绕制的线圈单独用大量导线会产生类似的结果。带状螺旋可以用次级线圈C代替，比如说，2、6、12或24英寸宽，以及任何合适的长度，但总是有足够的长度以提高其输出电流到必要的强度，以维持自身通过其作用于初级线圈B上。在组合线圈的使用中，重要的次级线圈的绕制应该与初级线圈在相同的方向上，并且初级和次级线圈是交叉连接的，如图.2所示。作用于是将如下：
次级线圈C的次级电流，将通过对面的初级线圈B循环，而在同一时刻，初级线圈B中的次级电流将被产生，并通过对面的次级线圈C循环，相对的线圈B和C中的电流向同一方向流动，在中央的铁芯A上产生组合的磁作用。相对的两个线圈B和C的初始次级电流被压制，在装置的主电路D中没有显示，有八种截然不同的电流在两对线圈中的一个整体电路的作用中生成，两个末端和两个起始的次级电流到每对线圈，四个起始的次级不断地对置四个末端的次级电流的循环，但初始次级的电压和电流都比终端次级低得多，被压制，留下了足够的富余终端功率来克服初级导线的电阻，并给杆A充电到所需程度，以在相对的次级线圈里复制自身。通过这种方式，在所有的线圈里保持流过恒定的电流。
这些线圈可以用500英尺到1,000英尺或更长来建造每个初级和次级线圈。绝缘的导线越长越好，从装置获得的功率越大。导线直径越大，所获得的电流越大。
如果只用单个线圈，导线长度最好是每个线圈有1000英尺或更长的线长。作用与组合线圈是一样的，但只生成四种电流：两个初始和两个终端电流，后者在相同方向上不断地流动——实际上，同一方向上只有一个电流。
线圈中的作用可通过用永磁、电磁铁或通过脉冲调制绕在设备的一个线圈 的外侧的来启动。如果因任何原因切断负载电路，电流立即停止。然后必须再次执行启动程序获得该设备重新启动。这可通过永久地连接一个跨接在负载两端的电阻器解决，因此，如果负载电路断开，设备可以在降得非常低的电流下继续，直到负载恢复。通过这种方式，设备变成直接等效于电池。
变阻器D可被引入到主电路来限制电流，并防止线圈通过的电流量过大而过热。铁芯也可以在设备运行时用于产生电磁运动。
************
1870年，丹尼尔在非常出色地做出了他的自供电设计时，市面上能提供的电子元件还很少。其0.6至1.8米长度的尺寸和可观的铁芯重量，是不适于携带应用的。用现今的元件，可以把丹尼尔系统复制成一个更紧凑和轻便得多的形式。不知源自何人，但我最近碰到的“雷内-雷托”（Rene-Rator）电路，显示丹尼尔·库克设计用环形（大概是铁素体）代替了绕有线圈的长铁芯，并用二极管来控制反馈。

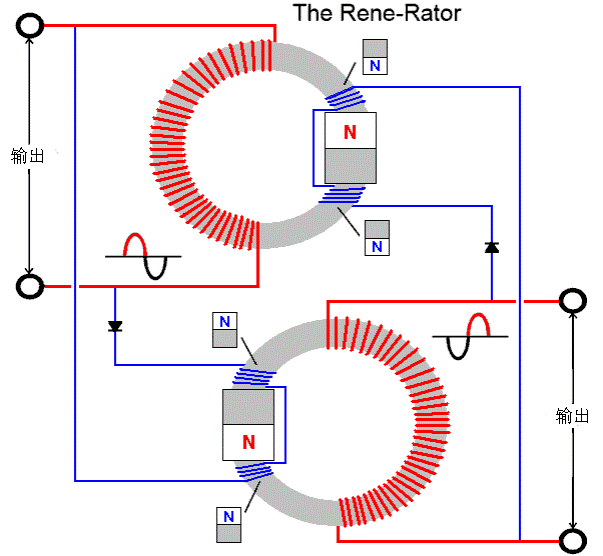

显然，这样配置的功率输出将受限于环形携带磁流的容量，所以我会建议“毫微坡莫”的纳米技术的高性能环形如 http://www.magnetec.us/shop/details.php?id=73&kategorie=5&main_kat=&start=50&nr 德国磁材GmbH有限公司的环形也许使性能得到改善。然而，请清醒地理解，我还没做过这种电路，虽然我相信它会良好运行，也还需要实验来找到最佳运行配置。所示电路如下:
你会发现，没有规定线圈绕组的方向，因而留给你来布置磁铁和输入绕组，以使它们彼此相对。
似乎可以肯定电路将在其谐振频率振荡，而那个频率会很高。因为丹尼尔发现有必要用一个变阻器控制电流，也许在电路上放置控件去防止电路中使用的正反馈失控是明智的。置于两个环形之间的电路断路器可以对电流施加安全限制并保护布线绝缘。如果觉得必要，金属氧化物变阻器穿过输入线圈中的一个，可用于限制产生的电压。
我希望必要的大量实验去找到一个好的运行电路，所以我问我的朋友埃德蒙·库克（Edmund Cook）——他在模拟软件应用、评估电路及其运行方面很有经验，以便评估能得到一些最有效的因素。磁体强度对于环形的质量和大小是很是重要的，因为如果磁体使环形达到饱和，可能无助于产生电力，但那当然只是我孤陋寡闻的观点，而测试结果才是优化电路的唯一途径。
验证过电路，埃德蒙指出，配置应该是不同的，他绘制出如下草图：

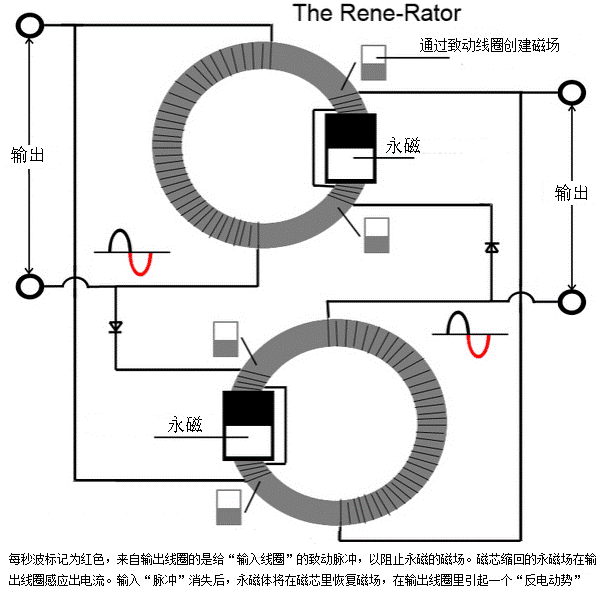

埃德蒙说：输出线圈的每个半波（显示为红色），是反作用输入线圈的驱动脉冲，它与永磁体对环形磁芯影响的磁场相对。请注意当由永磁体生成并持续的电流涨落时，这个周期是如何阻止和增强线圈之间创建一个固有谐振的。特别值得注意的是，通过联合统一绕组方向和磁体的极性安置、以及输出和输入的“并随坍塌场”反电动势生成的自增强特性。我觉得这个电路的结构引人入胜，特别是在考虑怎样可以利用绕组方向和并随塌陷场直接施加影响时，因此，要加强每个线圈的整体场强。所有绕组的方向不仅对每个环形上的场和二极管的预期功能至关重要，而且对两个强烈交织的输出线圈之间有合适的相互作用。原始图纸在众多细节上是失当的。
这个电路有两个输出而没有外部输入，因此需要通过施加一个交流信号给两对磁铁线圈当中之一来启动。

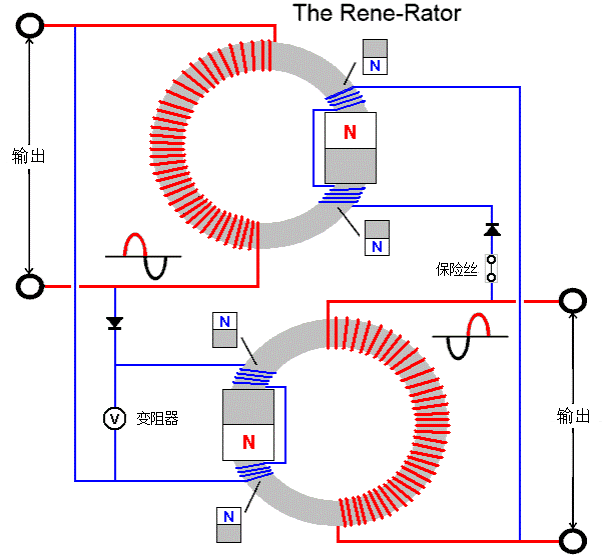

正如已经提到的，我个人，会偏重于电路中的保护，以防过压或电流上升到不可接受的程度——那将导致金属丝的过热和可能损坏导线的绝缘。虽然下图中显示有一个保险丝，我宁愿是一个断路器。无论你打算用什么电压运行电路，均可选择金属氧化物变阻器，而二极管要能比导线处理更多的电流。我建议用快速作用二极管。这些措施不应该影响电路的运行，而似乎这是很多人会认为没必要的。但是，如果你想将它们包括在内，那么我会建议以下电路结构：
如果你制做这个电路并令它运行，那么请告诉我关于所用的线圈、环形和磁体的细节，以便您的成功可以帮助其他的复制者。
