布奇·拉枫提电机/发电机
布奇设计过一种有趣的、基于磁力和电力平衡的电机/发电机系统。这个巧妙设计的运行，布奇作了如下陈述：

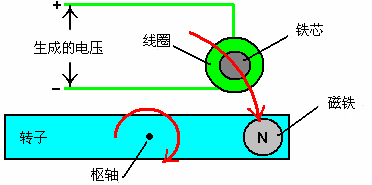

1.如果从铁芯线圈上移开一块磁铁，它会产生一个电压：
任何磁铁和运动速度所产生的电压，与制成线圈的导线匝数直接成正比。
2.如果磁铁是从一个空心线圈上移开，它也会产生一个电压。但是，重要的区别在于电压的极性是相反的。换言之，正负连接被交换了。

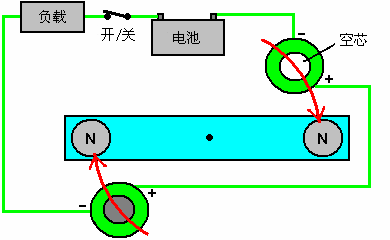

由此推论，即这种电配布置可以引入到现有的电路中而不影响电路的运行。这项配置看来会是这样：
这里，磁铁移离线圈时，转子上没有纯的电或磁阻力。电池以正常的方式提供电流给负载，而转子配置对电路的运行没有影响。
然而，当转子达到100°左右时，过了线圈，通/断开关可以打开。由于一个磁铁和一个线圈的铁芯之间存在着一个吸力，这将使转子在不平衡的状态下。另一个磁铁和另一个线圈的空气芯之间没有匹配的斥力。这在转子轴上产生了一个旋转力，使它保持旋转，并提供有用的机械功率，可以被用于产生额外的功率。这个额外的机械功率实际上是自由能，因为原始电路不受转子的包含的影响。
从实际角度看，要得到高的旋转速度和长的可靠寿命， 通/断开关将需要一个相对于转子位置的带电子定时的场效应晶体管。
转子不必只有两个磁铁。如果有四个会更有效：
或者八个会更好：
而如果你打算有八个，就不必切割成V形了，那只会在旋转时产生涡流，所以把转子做成圆形的：
而定子支承线圈匹配转子：
铁氧体用作线圈磁芯是比较好的材料。定子通过转子的每一侧，而定子中央的孔是留给安装转子轴的给空隙：

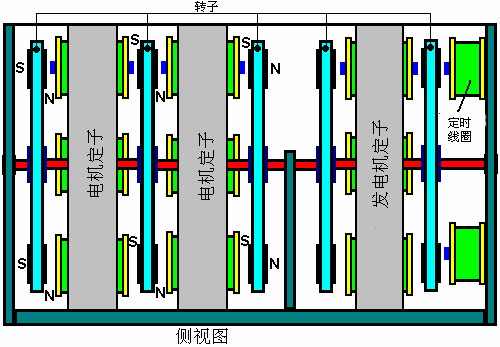

这种类型的系统需要精确的定时，只是相对于转动速率。最佳配置是使用双稳态多谐振荡器，这在第12章的电子教程有过描述。你会发现上图中右侧显示了两个计时线圈。它们是用来切换双稳态开和关的，而它们的位置是可调的，以使开和关可以设定得非常精确。双稳态的输出被设置为切换一个场效应晶体管的开和关，以使电路的切换在开头运行时即不受切换速率的影响，也不受次数的影响。

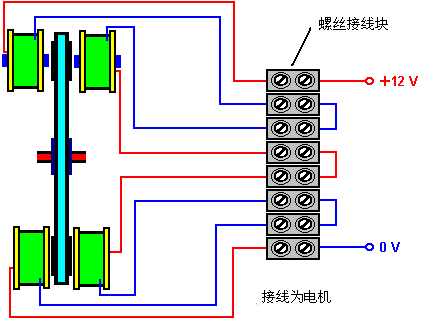

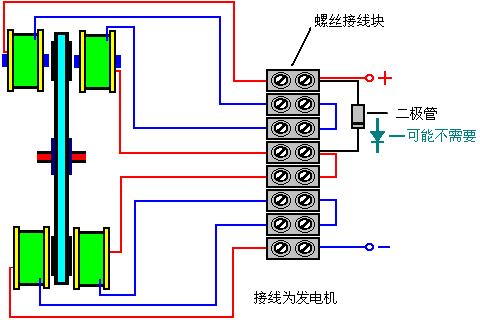

转子/定子组合可以连线成一个驱动马达，又或作为一台发电机。不同的是增加了一个二极管：
用这种配置，对于每个转子，所有四对磁芯线圈彼此交叉并联接线，并且所有四个空芯线圈彼此交叉并联接线。为清晰起见，上图仅显示出四对中的一个，但现实中，将有四根线进入每个螺丝接线端的左侧。
在发电机配置的情况下，你可以选择并联连接四对的每一个作为电机配置，或将它们连接成串联。并联连接，线圈可以承受更大的电流消耗，而如果串联连接，它们提供更高的电压。通过增加每个线圈的匝数，电压可进一步提高。
第十一章：其它装置和理论
布奇·拉枫提电机/发电机
布奇设计过一种有趣的、基于磁力和电力平衡的电机/发电机系统。这个巧妙设计的运行，布奇作了如下陈述：

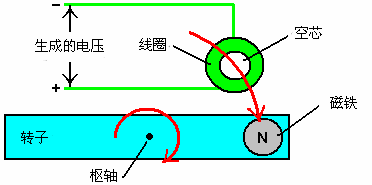

1.如果从铁芯线圈上移开一块磁铁，它会产生一个电压：
任何磁铁和运动速度所产生的电压，与制成线圈的导线匝数直接成正比。
2.如果磁铁是从一个空心线圈上移开，它也会产生一个电压。但是，重要的区别在于电压的极性是相反的。换言之，正负连接被交换了。
依然是，任何磁铁和运动速度所产生的电压，与制成线圈的导线匝数直接成正比。

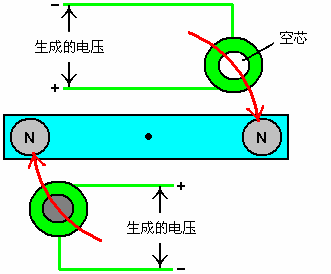

所以，如果这两种配置连接在一起，它们将产生一个系统，其电压正好互相抵消，前提是调整每个线圈的匝数以产生相同的电压。机械吸力和斥力也平衡，所以电路可配置成当转子旋转时没有有效效应：
所以，如果这两种配置连接在一起，它们将产生一个系统，其电压正好互相抵消，前提是调整每个线圈的匝数以产生相同的电压。机械吸力和斥力也平衡，所以电路可配置成当转子旋转时没有有效效应：
由此推论，即这种电配布置可以引入到现有的电路中而不影响电路的运行。这项配置看来会是这样：
这里，磁铁移离线圈时，转子上没有纯的电或磁阻力。电池以正常的方式提供电流给负载，而转子配置对电路的运行没有影响。
然而，当转子达到100°左右时，过了线圈，通/断开关可以打开。由于一个磁铁和一个线圈的铁芯之间存在着一个吸力，这将使转子在不平衡的状态下。另一个磁铁和另一个线圈的空气芯之间没有匹配的斥力。这在转子轴上产生了一个旋转力，使它保持旋转，并提供有用的机械功率，可以被用于产生额外的功率。这个额外的机械功率实际上是自由能，因为原始电路不受转子的包含的影响。
从实际角度看，要得到高的旋转速度和长的可靠寿命， 通/断开关将需要一个相对于转子位置的带电子定时的场效应晶体管。
转子不必只有两个磁铁。如果有四个会更有效：
或者八个会更好：
而如果你打算有八个，就不必切割成V形了，那只会在旋转时产生涡流，所以把转子做成圆形的：

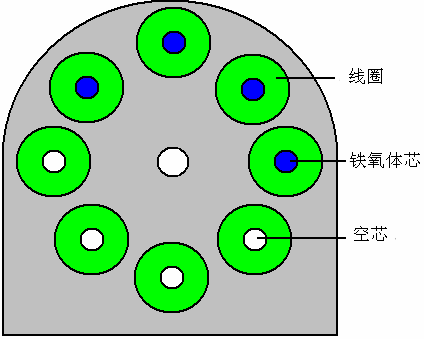

而定子支承线圈匹配转子：
