塞尔温•哈里斯的“霍格”电解槽

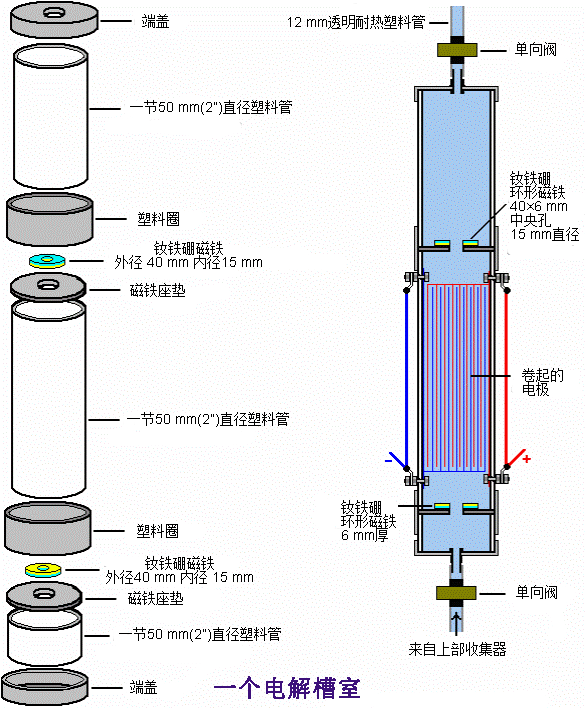

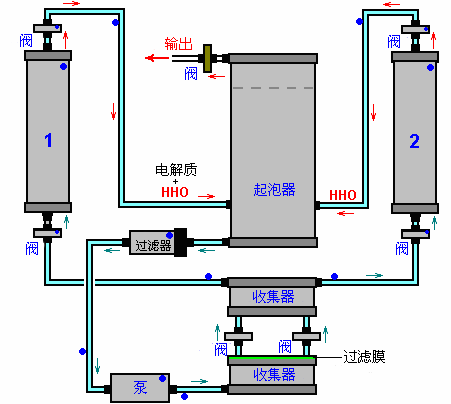

澳大利亚的塞尔温•哈里斯（Selwyn Harris）描述了一个有趣的设计——霍格电解槽。霍格室有两个相互盘绕的不锈钢网状电极。这使得在非常紧凑的容器里能有一个较大的电极表面积。这个版本的设计中有六个同一的室，输送给一个大的起泡器。为清晰起见，这里只显示六个电解槽室中的两个：
标有蓝色点状的只是三个相同的组的当中的一组。也就是说，从起泡器的底部送出到三个过滤器，由三个单独的泵产生的流体穿过它们，而标记为“1”和“2”的两个电解槽室及其相关联的管道和四个单向阀被复制给电解槽室“3”到“6”，这些在图中没有显示出来。那些三个同一的组被连接到中央的起泡器，围着它均匀地隔开120度水平定位，如这里扼要地显示的草图：
水用小型泵通过各组腔室循环，并且有两个水收集器建在起泡器的底部。此外，由于所用的“电解质”是雨水，每个电解槽完全充满电解液，因为这是一种电解槽的“电解质循环”风格。
每个泵都有它自己的过滤器，以捕获来自腔室的任何颗粒，因为经验表明，水可以含有相当数量的物质。过滤器是用标准的透明塑料做的灌溉管路过滤器，长度的四分之三用细塑料海绵材料填充。
腔室设计的一个关键特点是每个室用了两个强大的钕磁铁。它们直接作用于水，并使产气率大幅增加。磁铁以北极互相面对。

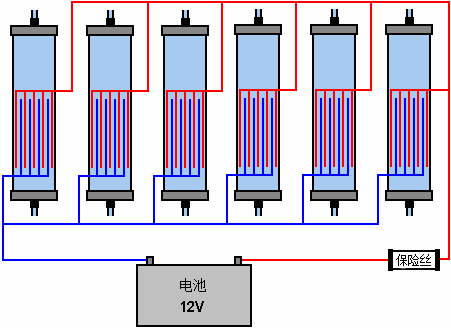

用0.32毫米直径并编织成线间2毫米孔和总厚度为0.65毫米的两个网状电极。这些尺寸是重要的，因为其它的网的尺寸和样式得不出那么好的性能。电极的一端较宽，以形成一个连接接头，以容易电连接到每个电极，然后它们并联连接，使每个室获得12伏的跨压，如下所示：

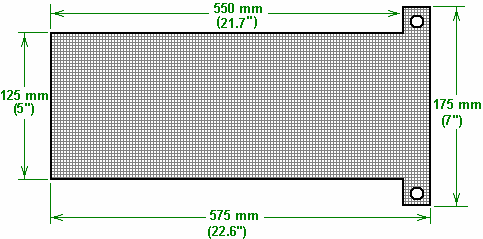

两个网状电极切割如下：

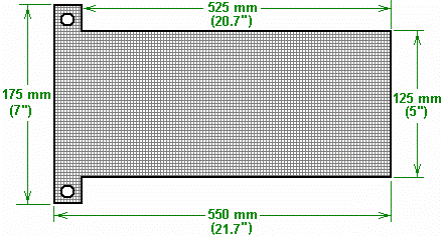

和

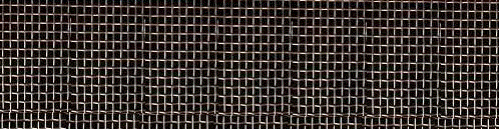

网状物看来就像这样：
六个电解槽室和单个的大的起泡器用标准的塑料管道材料建造

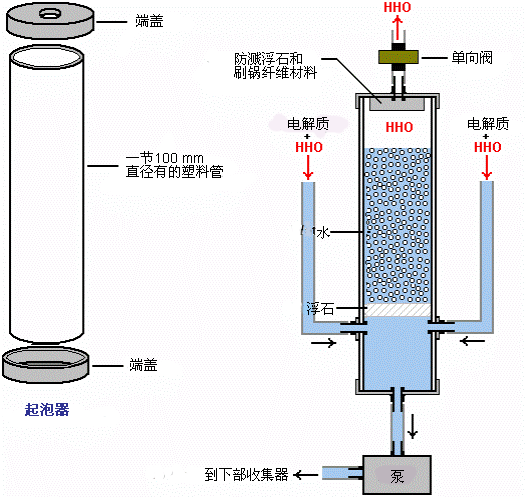

连接管是12毫米（0.5英寸）直径的热耐型透明塑料。起泡器也是用塑料管配件建造的：
因为有些人想象电极组合方式有困难，这种简化的概念草图可能会有所帮助：
两个电极通过以强力胶水使它们之间的关键位置上的小直径纤维垫圈固定就位以保持隔离。网格本身然后通过浸入柠檬酸中进行处理，以使其能与雨水一起很好地工作。
有三对的这些电解槽室，每对都被连接到上部收集器贮液池。进入收集器贮液池前，水经过三个过滤器中的一个被泵出每个室，向小泵供水，保持水的循环，反过来保持除去任何已经进入雨水的颗粒。
在用桶的雨水时，据说电解槽的每个室消耗掉1.4安培，在用12伏供电运行时提供约115瓦的总输入。然而雨水是假定是纯净的，但现实是，它很少是纯净的，而其携带电流的能力，从一个地方到另一个地方——甚至更广泛地，从一个国家到另一个国家——会有戏剧性的变化。如果您决定建造这种电解槽，而发现你通过任何一个腔室都没得到像1.4安培的流量，那么你很可能需要添加少量电解质到水里，以获得电流。即，假定你要的是每个室在12伏上是1.4安培的电流。据说这种电解槽的输出能够运行一个小型的发电机，但目前尚未证实。
