第六章：脉冲充电电池系统
改进风扇电池充电器
还有别的更简单的用这种辐射能给电池充电的方法。一个简单的方法是跳过大部分机械施工而使用一个微适应同步风扇。这种方法是“大祭司”（Imhotep）在他的教学视频里展示的：
起初的想法来自于约翰•贝迪尼，而风扇的想法则来自于彼得•林德曼博士（Dr Peter Lindemann）。
最常用的选择是电脑的冷却风扇——越大越好。这些风扇通常有四个绕组连接，就象这样：
为了使这些绕组即可作为驱动又可作为拾取线圈使用，通过揭开覆盖风扇轮毂上的标签来打开风扇，移去主轴上固定风扇叶片的塑料夹，打开套壳露出线圈。看到一个连接着两根导线的接线柱，移去其中一根导线的连接，然后临时钻一个小孔，再用一个电阻的短线插入，以作为第四个接线柱。然后把第四根导线末端焊接其上，使成以下配置：
这就产生了两个单独的线圈链：1到2和3到4。一个可以被用来作为驱动线圈，而另一个作为能量捡拾线圈，它通过很短的高压脉冲给正在充电的电池。

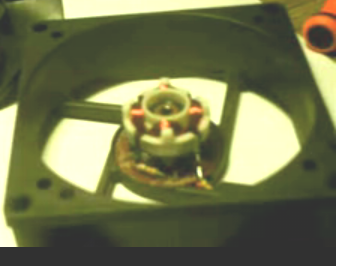

打开时风扇看来象这样：

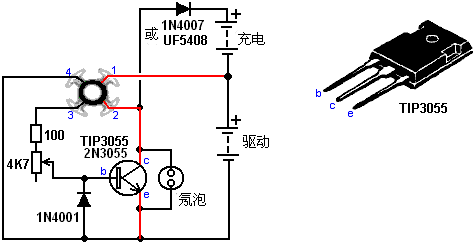

而电路配置为：
风扇用手启动，然后继续旋转，在作为一个风扇工作的同时，又为电池充电。驱动电池的电流消耗非常低，可是辐射能给其他电池（或电池组）充电并不慢。请记住，要使用这种辐射能量的电池，需要充电和放电很多次，才能变成适应以这一新能源工作。当适应过程完成后，电池的容量会比电池标签上指定的大得多，而且重复充电时间也变得短得多。用可变电阻调整电路，从而改变晶体管的驱动电流，这反过来，改变风扇的转速。可变电阻的设置调整是非常缓慢的，以找到输入电流降至最低的谐振点。在谐振点，电池充电将在它的最高能级。应该强调的是，下面展示的这一装置和继电器充电器，是简单的带小线圈的示范装置，而要得到认认真真的充电，您需要使用到约翰•贝迪尼的大型线圈电池脉冲系统，它带有一组正在充电的铅酸电池。
这个电路是约翰•贝迪尼的简单女生（“SSG”）设计的一个聪明的实施。由于了解改进型风扇所用的四条线出来的走向有点混乱，让我来解释一下它们是怎样的。您现在在风扇里有两对串联线圈。欧姆表（或电池和灯泡）会让你看出四条线的哪个是这些线圈的每两个末端。线圈是对称的，所以哪个线圈馈送晶体管的基极，而哪个线圈由晶体管的集电极驱动并不重要。连接晶体管基极的线圈馈送向哪个方向缠绕同样无关紧要，但连接的驱动线圈的缠绕方向却确实关系重大。接错了不会造成任何伤害，但是风扇将无法运行，因为线圈不会排斥转子磁体并推动它们前行，而是会吸住它们，阻止旋转。所以，如果你推它时风扇不转，交换一下驱动引线，它应该能够理想地运行了。
氖泡保护的晶体管，而且它还是正在充电的电池充得如何的指示。调节可变电阻使得驱动电池的电流消耗最低，同时还能让氖泡亮得很好，而那应该给出一个良好的性能。
下面显示的是一个80毫米电脑风扇转换为脉冲充电器内置非常整洁的构件，由布赖恩•希思（Brian Heath）制做：
第六章：脉冲充电电池系统
改进风扇电池充电器
还有别的更简单的用这种辐射能给电池充电的方法。一个简单的方法是跳过大部分机械施工而使用一个微适应同步风扇。这种方法是“大祭司”（Imhotep）在他的教学视频里展示的：
起初的想法来自于约翰•贝迪尼，而风扇的想法则来自于彼得•林德曼博士（Dr Peter Lindemann）。
最常用的选择是电脑的冷却风扇——越大越好。这些风扇通常有四个绕组连接，就象这样：
为了使这些绕组即可作为驱动又可作为拾取线圈使用，通过揭开覆盖风扇轮毂上的标签来打开风扇，移去主轴上固定风扇叶片的塑料夹，打开套壳露出线圈。看到一个连接着两根导线的接线柱，移去其中一根导线的连接，然后临时钻一个小孔，再用一个电阻的短线插入，以作为第四个接线柱。然后把第四根导线末端焊接其上，使成以下配置：
这就产生了两个单独的线圈链：1到2和3到4。一个可以被用来作为驱动线圈，而另一个作为能量捡拾线圈，它通过很短的高压脉冲给正在充电的电池。
打开时风扇看来象这样：
而电路配置为：
风扇用手启动，然后继续旋转，在作为一个风扇工作的同时，又为电池充电。驱动电池的电流消耗非常低，可是辐射能给其他电池（或电池组）充电并不慢。请记住，要使用这种辐射能量的电池，需要充电和放电很多次，才能变成适应以这一新能源工作。当适应过程完成后，电池的容量会比电池标签上指定的大得多，而且重复充电时间也变得短得多。用可变电阻调整电路，从而改变晶体管的驱动电流，这反过来，改变风扇的转速。可变电阻的设置调整是非常缓慢的，以找到输入电流降至最低的谐振点。在谐振点，电池充电将在它的最高能级。应该强调的是，下面展示的这一装置和继电器充电器，是简单的带小线圈的示范装置，而要得到认认真真的充电，您需要使用到约翰•贝迪尼的大型线圈电池脉冲系统，它带有一组正在充电的铅酸电池。
这个电路是约翰•贝迪尼的简单女生（“SSG”）设计的一个聪明的实施。由于了解改进型风扇所用的四条线出来的走向有点混乱，让我来解释一下它们是怎样的。您现在在风扇里有两对串联线圈。欧姆表（或电池和灯泡）会让你看出四条线的哪个是这些线圈的每两个末端。线圈是对称的，所以哪个线圈馈送晶体管的基极，而哪个线圈由晶体管的集电极驱动并不重要。连接晶体管基极的线圈馈送向哪个方向缠绕同样无关紧要，但连接的驱动线圈的缠绕方向却确实关系重大。接错了不会造成任何伤害，但是风扇将无法运行，因为线圈不会排斥转子磁体并推动它们前行，而是会吸住它们，阻止旋转。所以，如果你推它时风扇不转，交换一下驱动引线，它应该能够理想地运行了。
氖泡保护的晶体管，而且它还是正在充电的电池充得如何的指示。调节可变电阻使得驱动电池的电流消耗最低，同时还能让氖泡亮得很好，而那应该给出一个良好的性能。
下面显示的是一个80毫米电脑风扇转换为脉冲充电器内置非常整洁的构件，由布赖恩•希思（Brian Heath）制做：
这个装置用PP3 9伏电池作为驱动电池运行，并在运行时为一个PP3 9伏的可充电电池充电。两个电池都是封装在这个结构非常简洁的盒子里。
