LaserSaber的焦耳小偷照明电路
另一个基于焦耳小偷的非常成功的改型于2012年10月4日进入公众领域。详情在他的网站上 www.laserhacker.com。他的改型在理念和结构上都极其简单：
而在他的视频里：

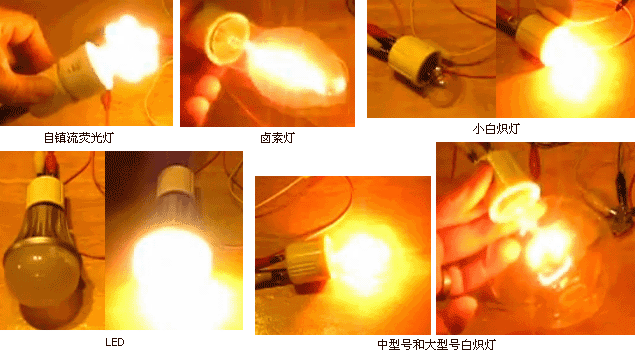

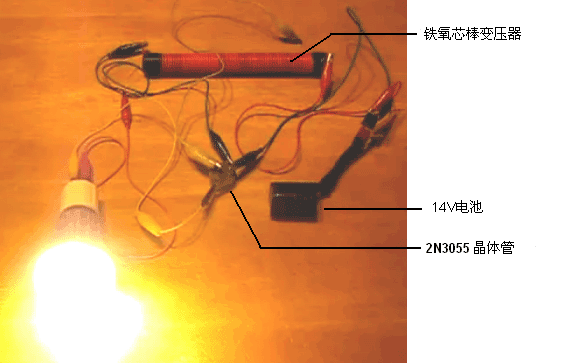

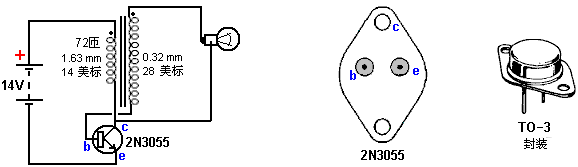

他演示了用它点亮一个市电电压的LED灯泡（见上图），一个市电白炽灯，一个卤素灯和一个还带着镇流器的紧凑型荧光灯，也就是商店出售的未经任何修改的灯。这个电路是：
这种“超级焦耳套环3.0”电路的不寻常之处在于通过负载（灯泡）的反馈到2N3055晶体管的基极。该电路是一个高频直流逆变器，简单得不能再简单了，但要注意那个高频输出电压尖峰不是正弦波，也非电压控制，所以这不是一个驱动像电视机一样的东西的电路。晶体管的高频振荡受变压器的72匝初级绕组的规格参数的支配。输出电压电平是电池电压和变压器匝数比的结合。
若要提高输出电压，可以增加次级的匝数。匝数没有具体规定，只是说线匝沿着8英寸（200mm）长的铁氧体芯磁棒的整节，用0.32 mm直径的漆包铜线（28号美标线规或30号标准线规）紧密地并列缠绕。利用计算，表明大约有600匝绕在铁氧体磁棒上。铁氧磁棒本身有着0.625英寸（15.88mm）的直径，似乎不太容易找到。不过，我强烈怀疑铁氧体棒的直径真有那么重要。
两个线圈在铁氧体棒向相同的方向绕制，先绕次级，置于初级的下面，初级用1.63mm直径（14号美线规或16号标准线规）的绝缘线绕制72匝。没有电流被标示出来，但看来是相当高的，那儿刚好有两个螺线形线圈驱动部分。在他的视频里的110伏灯泡演示：

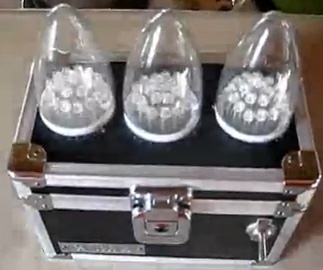

“LaserSaber”第二个非常实用的照明系统是一个焦耳小偷驱动的LED照明箱，只需一节AA可充电电池就可运行。它看起来就像这样：

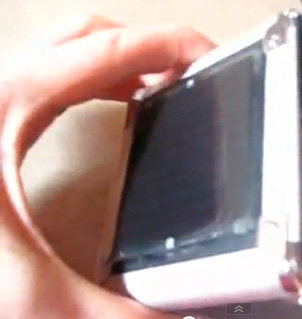

安装在箱子一端的是一个单片的小型太阳能电池板：

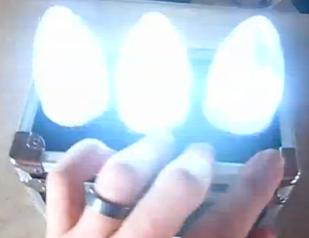

它能够在白天的时候给电池充电。这个装置是内置于一个小盒子中，可以打开便于布线，并以不同角度配置LED灯。在这些图片中没有看到的是另外一个大的LED的集束灯光也被点亮了。略有遗憾的是能让LED灯在太阳能电池板上发光，因为这样可以在灯光亮起时给一些电池充电。LED是可以提供很多光的：
第五章: 脉冲能量激发系统
LaserSaber的焦耳小偷照明电路
另一个基于焦耳小偷的非常成功的改型于2012年10月4日进入公众领域。详情在他的网站上 www.laserhacker.com。他的改型在理念和结构上都极其简单：
而在他的视频里：
他演示了用它点亮一个市电电压的LED灯泡（见上图），一个市电白炽灯，一个卤素灯和一个还带着镇流器的紧凑型荧光灯，也就是商店出售的未经任何修改的灯。这个电路是：
这种“超级焦耳套环3.0”电路的不寻常之处在于通过负载（灯泡）的反馈到2N3055晶体管的基极。该电路是一个高频直流逆变器，简单得不能再简单了，但要注意那个高频输出电压尖峰不是正弦波，也非电压控制，所以这不是一个驱动像电视机一样的东西的电路。晶体管的高频振荡受变压器的72匝初级绕组的规格参数的支配。输出电压电平是电池电压和变压器匝数比的结合。
若要提高输出电压，可以增加次级的匝数。匝数没有具体规定，只是说线匝沿着8英寸（200mm）长的铁氧体芯磁棒的整节，用0.32 mm直径的漆包铜线（28号美标线规或30号标准线规）紧密地并列缠绕。利用计算，表明大约有600匝绕在铁氧体磁棒上。铁氧磁棒本身有着0.625英寸（15.88mm）的直径，似乎不太容易找到。不过，我强烈怀疑铁氧体棒的直径真有那么重要。
两个线圈在铁氧体棒向相同的方向绕制，先绕次级，置于初级的下面，初级用1.63mm直径（14号美线规或16号标准线规）的绝缘线绕制72匝。没有电流被标示出来，但看来是相当高的，那儿刚好有两个螺线形线圈驱动部分。在他的视频里的110伏灯泡演示：
“LaserSaber”第二个非常实用的照明系统是一个焦耳小偷驱动的LED照明箱，只需一节AA可充电电池就可运行。它看起来就像这样：
安装在箱子一端的是一个单片的小型太阳能电池板：
它能够在白天的时候给电池充电。这个装置是内置于一个小盒子中，可以打开便于布线，并以不同角度配置LED灯。在这些图片中没有看到的是另外一个大的LED的集束灯光也被点亮了。略有遗憾的是能让LED灯在太阳能电池板上发光，因为这样可以在灯光亮起时给一些电池充电。LED是可以提供很多光的：
这个装置演示的视频：
