第五章: 脉冲能量激发系统
现代的实施
在自供电、电感电容电路里
范例 1

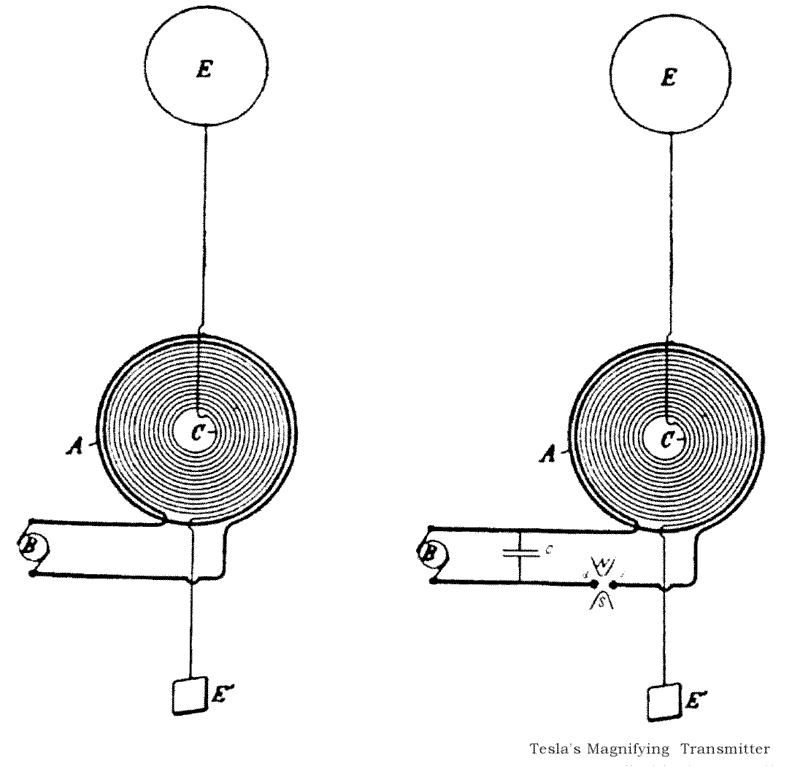

使用双线并绕线圈作为特斯拉谐振变压器中的初级线圈
解说：双线并绕初级线圈用作功率放大的初级，并通过火花隙脉冲。
组成由两个电容器极板夹着一个铁氧体环形芯，环形芯有一线圈绕在其上：
解说

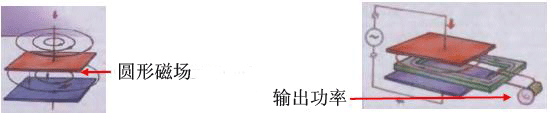

当一个电容器正在充电（或放电），这个“位移”电流在真空中产生了一个圆形磁场（麦克斯韦方程组）。如果一个线圈绕制在一个铁氧体环形上，置于电容器的极板之间，那么在那个线圈的线匝中就会生成一个电压：
同样，如果一个交变电流施加到绕制在铁氧体环形的线圈上，那么电容器极板上也会生成电压。
评论：如果绕制在铁氧体芯上的线圈里的线匝方向被反转，那么连接线圈到电容器极板的导线也需要掉换。
用一个铁氧体芯放在一个电容器内的首次实验是在1992年由米列夫斯基（一个莫斯科学校的学生七年级学生）做出来的，因此它被称为“米列夫斯基变压器”。

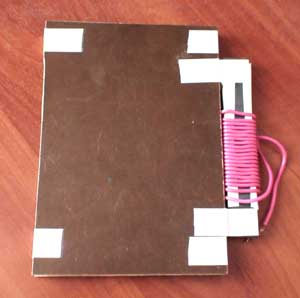

原型变压器：
相同途径？
唐•史密斯制做

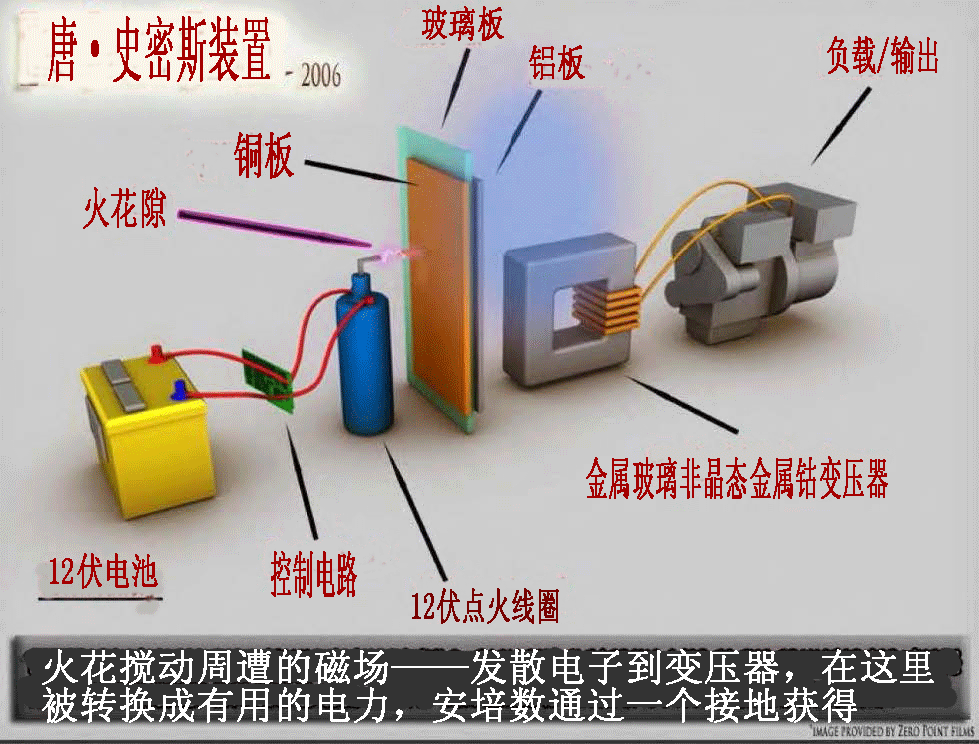

在这个配置里，电容器通过火花充电并产生强大的位移电流。铁磁芯的变压器收集这些电流。
评论：该图表非常粗糙，并缺乏细节。没有某些反电动势抑制将不会正确执行（见下文）。
第五章: 脉冲能量激发系统
现代的实施
在自供电、电感电容电路里
范例 1
使用双线并绕线圈作为特斯拉谐振变压器中的初级线圈
唐•史密斯制做
解说：双线并绕初级线圈用作功率放大的初级，并通过火花隙脉冲。
范例 2
米列夫斯基制做（Mislavskij）
米列夫斯基制做（Mislavskij）
组成由两个电容器极板夹着一个铁氧体环形芯，环形芯有一线圈绕在其上：
解说
当一个电容器正在充电（或放电），这个“位移”电流在真空中产生了一个圆形磁场（麦克斯韦方程组）。如果一个线圈绕制在一个铁氧体环形上，置于电容器的极板之间，那么在那个线圈的线匝中就会生成一个电压：
同样，如果一个交变电流施加到绕制在铁氧体环形的线圈上，那么电容器极板上也会生成电压。

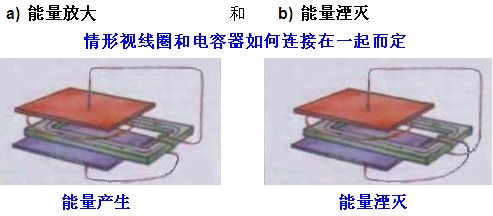

如果一个电感器和一个电容器组合在一个电感电容电路里，那么在这个电感电容电路内部就有两种情形：
评论：如果绕制在铁氧体芯上的线圈里的线匝方向被反转，那么连接线圈到电容器极板的导线也需要掉换。
用一个铁氧体芯放在一个电容器内的首次实验是在1992年由米列夫斯基（一个莫斯科学校的学生七年级学生）做出来的，因此它被称为“米列夫斯基变压器”。
原型变压器：
相同途径？
唐•史密斯制做
在这个配置里，电容器通过火花充电并产生强大的位移电流。铁磁芯的变压器收集这些电流。
评论：该图表非常粗糙，并缺乏细节。没有某些反电动势抑制将不会正确执行（见下文）。
