鲍勃•博伊斯环形
同样也考虑一下鲍勃•博伊斯(Bob Boyce)的非常有效的脉冲环形系统。由于伺给环形的波形必须有非常急剧的上升和下降电压，环形需要能够处理非常高的频率信号，远高于伺给环形的每秒脉冲数。如果上升沿非常陡峭（而且它要求如此之快，因此不会在150 MHz的示波器上显示），那么对环形而言，一毫微秒后可能有类似的下降沿，所以它需要能够对那种频率作出响应。所以，需要对材料和绕组做非常小心的选择。
该环形为6.5英寸的铁粉单元，美国微金属公司（MicroMetals）产，零件号是“T650-52”，可从其网站上购买：torcore7.html 。还可通过“样品需求”（samples requests）进行少量购买： samples_index.html
这个芯上有四个绕组。选择绕制变压器的金属线是最重要的。鲍勃用了特氟纶包裹的实心镀银铜线。导线是实心的而非多股绞线非常重要，因为多股绞线在这里不能工作（由于互相绞线的生成，相电流差诱导出涡电流）。目前，导线的供应商是：http://www.apexjr.com
做任何绕组之前，环形用一层黄色的3英寸1P802YE 缠绕胶带卷绕，1英寸和2英寸宽的均出自：http://www.lodestonepacific.com/distrib/pdfs/tape/1p802.pdf。在这种缠绕环形结构里避免使用玻璃纤维非常重要。就此鲍勃评论如下：“严重警告!!!! 不要使用玻璃纤维缠绕胶带!! 偶然订购了一大箱的3米缠绕胶带，所以我试了一下，看看它是否会工作。它不仅抑制了整个卷绕环形芯的声共振响应，而且由于某些奇怪的原因，还引起次级静电脉冲响应的反向极性，以及使信号的幅度降到只有10％! 它完全抵消了特氟纶绝缘的好处。”
被覆一层1P802YE缠绕胶带的环形，制成次级绕组。再一次，使用了特氟纶包裹的实心镀银铜线，这非常重要。如果在制做过程中粗心地把任何组件凑在一起，它就不会是一个性能COP>1的系统。
绕组的匝线必须均匀间隔，由环形核心成扇形展开。在中心孔必须紧密并排压在一起，而且紧紧缠绕，外缘相邻匝间的空隙必须完全相同。这并非要让绕组看起来“漂亮”，而是如果不这样做，就会在使用环形时引起磁场错误而降低整体效率。

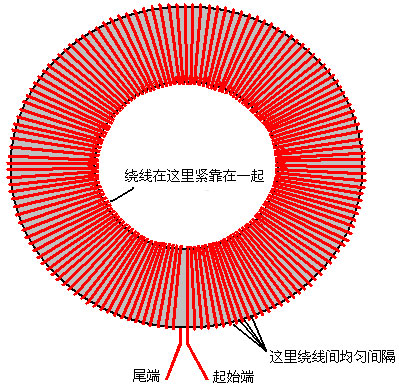

次级绕组是用16号标准线覆盖环形的总长而制成，如下所示：

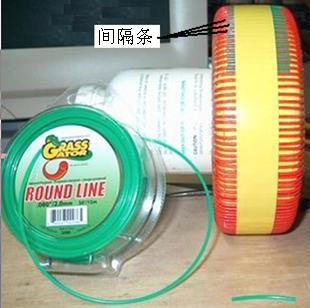

如果线间间隔不很均匀，那么可以推送线匝到适当的位置。有时可以很方便地使用2英寸长的塑料修整线置于线匝之间以使线匝间的间距完全相等。它们可以用黄色缠绕胶带固定定位：
上面的图片用于显示一部分准备做次级绕组的绕线看来正被移动到确切位置上。当绕组的一部分被正确无误地间隔后，均匀间隔的三角形间隙之间用蜂腊填充，用热风枪令其柔顺。在中央孔洞推入一个塑料瓶有助于填充。当环形两边的蜂腊都硬化后，可重复对下一组线匝操作。
当绕制完成，用蜂腊填充匝线间均匀间隔的缝隙，随后用一层黄色缠绕胶带包裹整个环形，如下示：
由此，扼要复述：胶带包裹环形，次级绕组完成，实施手段扩及整个环形，绕线仔细间隔出来，使得环形外缘的间隙完全相同，绕线间隙充以蜂腊，然后用黄色胶带包裹。由于电线绝缘的制造公差，次级绕组通常约从127到147匝，因此总长约为100英尺。
现在初级绕组是绕在覆盖了一层胶带的次级绕组之上的。作为次级绕组，匝线的方向非常重要：
请注意每个绕线开头在上部越过环形然后在外侧抽出，准备绕下一匝。每下一轮匝按方向逆时钟方向绕制，结束端则在环形下部。在制做这些绕组时，以这种方式创建每个绕组，而工艺的质量是非常重要的。每条绕线要抻紧，每匝在环形中央要互相紧靠而准确定位，而每匝外侧缘的间距要完全相同。你的制造工作无疑已优于商业供应商，还需要达到军用要求的质量。

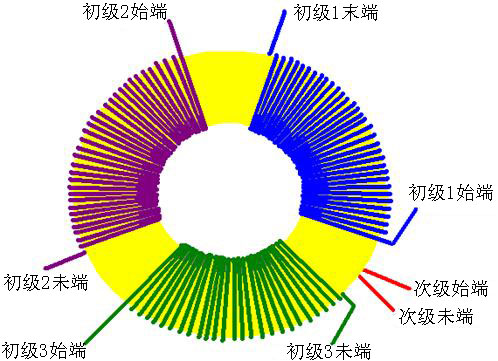

三个初级绕组是缠绕在覆盖着胶带的次级绕组上面的。三个初级绕组绕着环形均匀分隔，就是在中心点的120°，而次级绕组的导线是在初级绕组的空隙间抽出，而不是从初级绕组的中间抽出。正如次级绕组一样，初级绕组的匝线要准确间隔，用蜂腊依位固定，并用胶带裹紧。初级绕组可以超过一层，而且其卷绕方向与次级相同，还要以次级绕组所需的同样的认真来间隔匝间空隙。卷绕完成后用PVC绝缘胶带拉紧包扎整个环形芯，确保初级绕组不会移动，然后再加上外层的卷绕胶带。
当极高质量的电压脉冲施加到三个初级绕组的每一个时，这个受到激励的环形会从即时环境汲取到额外的能量。这个系统的完整细节并未完全披露，但鲍勃在公众论坛上曾经说过，他已经证明他的环形的次级在没有连接任何东西时加以脉冲，输出了三倍电流，在两倍输入电压下，COP=6。当次级的两端连接在一起时，输出电流增加一倍，给出了COP=12，即12倍的输出功率，大于鲍勃提供的必要的输入。这是，当然，并非能量被凭空创造（这是不可能的），而是相反，11倍于输入功率的能量是由周围的环境里汲取出来的。

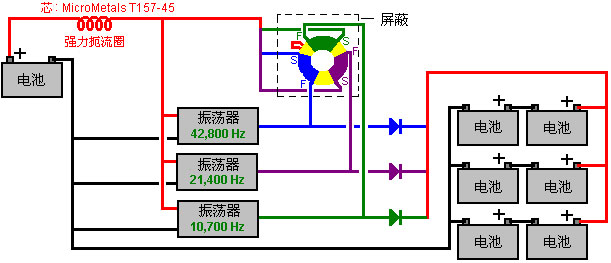

我从来没见过这个电路，但有可能是下面这样的：
由于输出电压增加了一倍，正在充电的电池组可以一倍于电池供给的输入功率的电压。输入电池正极上的扼流圈是引导生成的电能去给电池组充电的。每个初级绕组由其自身的可调频的、和可调脉冲间隔比或“占空比”的振荡器进行激励。占空比初始设置约为25%，这意味着输入功率关闭了四分之三的时间。最高频振荡器调整到给出最大的充电输出电流。最后，最低频振荡器调整到给出最高充电输出。当这个动作完成后，在不降低充电率的前提下尽可能降低每个振荡器的占空比。这种调整并不需要示波器。
应该注意到图中显示的每个初级绕组标志为“起始端”的做成后，要连接到电源的正极线，而标志为“未端”的要连接到振荡器的输出端。这样的连接安排非常重要，因为反过来连接可能会大大降低性能。
三个振荡器彼此完全独立，自由运行。换句话说，它们不以任何方式同步，并由于这种配置能产生各种不同组合的复合输出波形。必须指出的是这不是一个产生旋转磁场的系统，因为绕组脉冲并非序列式的。如前所述，每个振荡器的电压输出波形必须有非常急剧的上升和下降时间，而输出必须——当然，能够提供足够的电流给初级绕组供电。
我从未见过这一系统是如何工作的解说，而请记住上面所示的电路基于我的猜测，并非来自鲍勃•博伊斯。不过，现在我会建议一个可能的机制作为电路的工作方式，为此，让我们假设，只连接了最高频率振荡器。当振荡器输出一个脉冲时，一个强大的电流通过它所连接到的初级绕组。这会产生强烈的磁脉冲。但由于绕组是环绕着一个高质量的环形核心，几乎所有的磁通量都围绕着环形，而不是向外辐射。磁脉冲在其他两个初级绕组里诱导出电脉冲，因而所有三个绕组提供了一个浪涌电流给正在充电的电池组。一个脉冲进，产生三个脉冲出，与观察到的输入电流的三倍相配。
（这表明，如果有四个初级绕组作为配置，会提高COP的结果。如果这样做了，那么第四个振荡器可能会运行在85,600赫兹）。次级绕组的两端短路使输出进一步提高。我认为，这可能是由于事实上初级对次级绕组的匝数比，在次级绕组产生了一个高得多的电压。如果连接次级绕组的两端，那么感生电压将产生一个强大的电流流过次级绕组。这个电流将依次产生一个甚至更加强大的磁脉冲，即在环形中，也在缠绕着次级绕组的初级绕组中。 这个增强的磁脉冲也许能解释对正在充电的电池组的增强的电输出。请记住，这不是说事实如此，而只是一个说明，只是作为电路是如何运作的一个可能的解释。

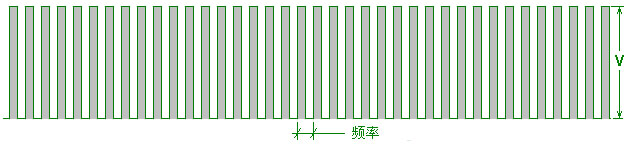

请记住，环形必须要有能力处理频率远高于施加给它的脉冲率。一个高频波形看来就象这样：
如果你施加那样的频率到鲍勃的环形，那么这个环形要能够干净利落地处理该波形，无需以任何方式降级。对于这种应用，一个铁粉环形，如微金属公司（MicroMetals）的产品，是必不可少的。人们难以见到的是，纵然如果信号的整体频率更低，如下示：

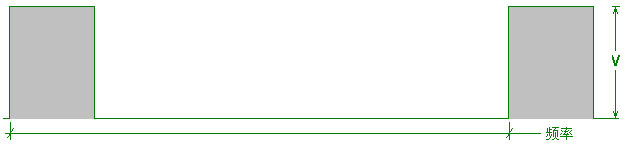

为了干净利落地处理波形的上升沿，这个环形必须能够处理极高频信号。环形并不“知道”波形的上升边线将跟随着极一个极短、极快的高频脉冲的全流。由此该环形要能够处理高频波形，以处理非常急剧的上升沿，这是本设备和其它许多自由能源设备成功运作的要点。
鲍勃•博伊斯已经做过更为危险的旋转磁场类型的电路的实验，他说：在我作为一个政府的分包商的工程师工作时，我才意识到一个关于开关电源的问题，就是在一定的温度和负载条件下，它会进入超一（over unity）的运行。有时这些又会大大地失败，并完全毁坏负载。损坏程度比电源所能传递提供的要大得多。电源使用一个板载的环形线圈，用镀银实心铜线绕在霍尼韦尔铁粉芯上，以特氟伦绝缘。我想这就是我的兴趣的开始。当我有了自己的生意时，我有了致力于研究和实验的时间。
我早期的辐射能研究和实验都是试图复制特斯拉和莫雷的、以及其他许多人的设备。我找到一本汉斯•A•聂伯斯博士（Dr.Hans A. Niepers）的书的副本“彻底改变”(“Revolution”)，书号ISBN 3-925188-07-X。在那本书里，是关于许多设备与引力场转换改变的信息。
我第一次尝试进入3相设备，是在用引力应变能吸收器（g-strain energy absorber）做实验的其间——那个学说是由溪川新一（Shinichi Seike，音译）教授建立的。当我连接3相空芯环形到引力应变能吸收器板的3相输出时，不用说，结果不是我所期望的。
我一直在家里做这些实验——就是我在1995年被雷击伤的处所。这使我的3相研究结束了若干年。当我再次开始研究时，烧毁电子元件和负载的耗费使我很快就厌倦了。我又回到了低功率单相变压器并一直纠缠到我解决了某些控制问题，可以让我以更可控的方式回到3相设计中。我希望能更早一点听说过史蒂芬•马克，因为这很可能会节省我一点时间。就像史蒂芬，我学会了对这个东西的敬畏。
有趣的部分是雷击的时候并没有进行实验，而雷击的确进入了我早先一直用引力应变能吸收器板驱动的3相环做实验的房间。我估摸那个实验的运行在我身上留下了某种能量模式的印记，使得我能够吸附闪电。闪电进入房间，进入我的右手，由我的右脚踝退出，然后通过电话线离开了房间。可以理解，我被击得胆战心惊，但我还能自行驱车去圣玛丽医院（在佛罗里达，西棕榈滩），在急诊室里才得到治疗和舒缓。那种在我胸腔里的痛楚是我事后也不想施加到任何人身上的！所有我实际能做的只是吃止痛片，直至痛疼减轻。想一想本来我就有一个良好的接地（用3条20英尺长、半英寸直径的铜管，连接到基础的每条腿，而且每个拉线点还有一条20英尺长、半英寸直径的铜管），160英尺的无线电塔离那个房间里只有二十英尺远，整个房子应该在那个塔的“锥体保护”下。那个特定的雷击公然藐视所有的良好防雷的普通常识。它似乎以我为直接目标，尽管我的位置已经有良好的防护。其后还有过电子雪崩，而现在我在进行这一类实验前要绝对确认防雷措施做得非常好。我的那个金属建筑物也被电击过，但并没有穿透到里面。那是一个每个角落都有8英尺长、八分之五英寸直径的铜包钢接地棒的建筑物。我有一个8英尺乘10英尺的PVC的实用建筑，在里面我可以进行实验，而我则在我的安全的金属建筑物里通过闭路监视器观看。
芯，的确提供了稳定性。我用低导磁率的磁芯，以避免因偏置而饱和。频率越低，每秒的脉冲（反踢）越少，这导致了一个更低的功率密度，而它也降低了在核芯里的相对论性效应。如此，可以肯定，这是控制与能量的平衡。如果控制器完全安装在“风暴眼”内，即在环形空间的中心，那么功率密度可大大增加。我的主要焦虑会随着控制器由于这些相对论计时的改变而越发严重地忽略来自外部的命令信号而失控。诱导的能量甚至在直流控制线路中也可以可以覆盖那些控制信号。如果发生了，你可不想靠近它。
我不喜欢使用铁氧体或叠层铁芯。由于其高磁导率，它们只能用于非常低的频率和极低的功率密度。
此功率源的特点之一是，它似乎适应于负载（当然在合理的范围内）。对于获得最大的功率输出，负载阻抗是相当重要的，其部分原因，是能量的高频部分取决于直流输出上。输出瞬时短路的确会引起等离子体状的电弧放电。
依我所见，我的环形和史蒂芬•马克的看起来非常类似。我能看到的第一差别是芯材和极的数目。听起来和看起来都像是史蒂芬•马克使用绞合铜线和4个极，而我在我目前的设备中使用的是铁粉和3个极。此外，两者似乎都在操作过程中建立了一个旋转的电磁涡流。
多年来，我用了其它的芯材，均有不同程度的成功。我在80年代中期着手于在2相设备上用叠层铁芯，接着在90年代初进展到空芯3相设备。我尝试3相操作的首批设备的其中一个，是溪川的“引力应变能吸收器”，我把它连接到一个手绕的3相空芯环形线圈上。谈论不受控制地操作！但我坚持住了，不知道有危险。因为那时我不再研究水燃料氢氧气，我痴迷于尝试复制特斯拉和莫雷，用极少的费用做研究。在我1995年被雷击伤后，我封存了那一领域的研究，直至我有了时间、精力和资金才得以继续。我拒绝把这个3相设计投入到实际应用中，直至控制问题得到解决。
能够用于在低频下改善功率密度的一种技术由3个初级到6个初级，即3相驱动线圈的两个定相的组。
2012年3月，风格相似的电路设计由南非的一家公司首次推出200台商业设备。斯特林•爱伦的网站报道了这些设备的许多细节：
http://pesn.com/2012/02/22/9602042_South_African_Fuel-Free_Generator_Preparing_for_Market/ 。一台自供电5千瓦的设备的预期价格是6000美元，而其它设备可以达到40千瓦的输出。斯特林访问过这个在南非的公司，并见证到设备的运行，并于2012年3月收到其中一台设备，但由于使用了三个月后电池停止运行而延迟了交货。
