第三章:静脉冲系统

谢尔盖的三极管电路

　　俄罗斯的实验者对这种类型的电路的研究进展顺利。这是一个尝试从俄语到英语的翻译，我想是高能论坛的成员，格鲁吉亚人“Davi”做的。虽然我相信这个翻译是相当准确的，但我只懂英语，没有办法知道它是否准确。信息来自对谢尔盖的采访，以及关于他的唐•史密斯风格电路：

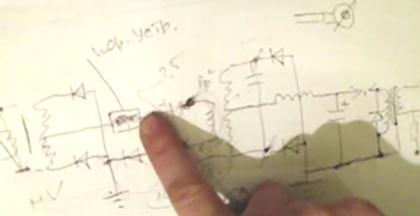

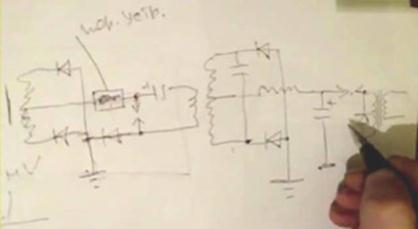

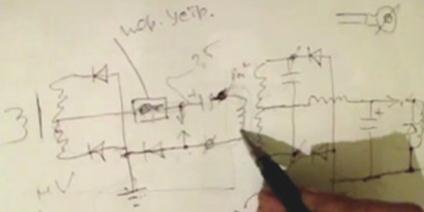

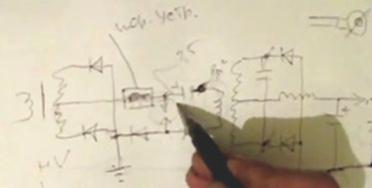

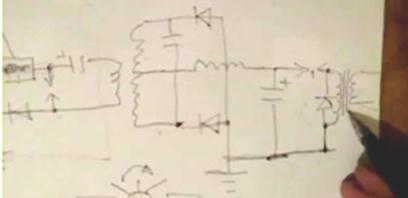

我们开始绘制原理图

　　

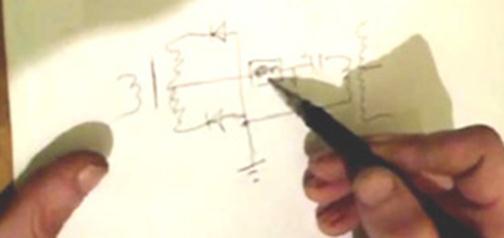

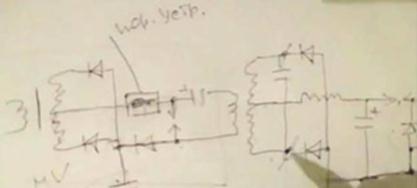

我们使用行扫描变压器和点接触二极管。

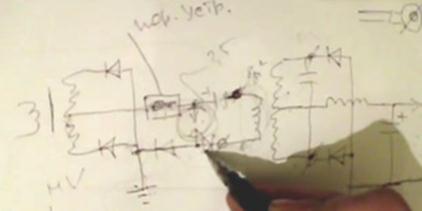

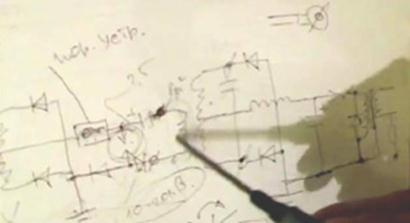

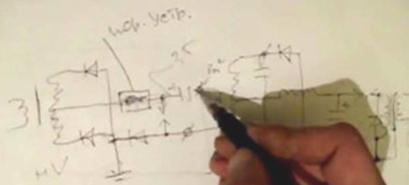

我们添加一个接地，一个电容，一个放电器，和一个第二变压器绕组。

注意这个长方形。

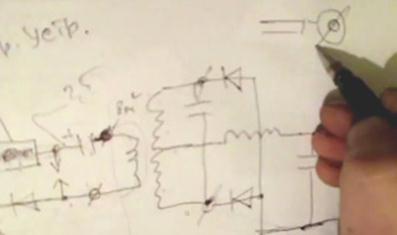

　　在变压器中，我们有一个交流电压周期。如果我们有一个阈值电压控制装置，如放电器，那么正电荷将由接地连接通过二极管泵浦。这个电流首先通过一个二极管，然后又通过另一个二极管。这意味着在变压器的次级绕组将累积正电荷。因此，您不需要一个充电电容器。取代唐•史密斯所用的火花隙，你可以放一个100-200毫亨的小扼流圈或一个100欧姆的电阻器，而两者都能运行良好。可以使用一个电阻，它会工作。真空或气体放电管运行良好。这里的电压大约是1000伏特。

　　虽然你可以忽略火花隙，但是当你的确有一个时，从接地泵浦电荷会更好——结果是它就像阿夫拉缅科插头的分叉。变压器绕组借助其中生成的电压对地电荷产生作用。

　　
    据唐•史密斯说，谐振变压器的次级线圈破坏了偶极子。正如他解释的，电容器的上部极板生成了一个高压，它是来自通过接地连接而汲取的电荷。这个高压于是通过一个二极管或火花隙放电。

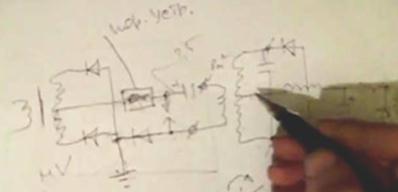

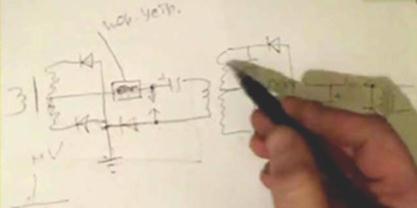

同样的事也发生在这里

　　地电荷进入次级绕组，由于它是自电容，在绕组上积累起一个高电压。在这个位置使用的二极管需要是一个低电容的高品质二极管。例如，唐•史密斯用的一个二极管仅有4 pF的电容。

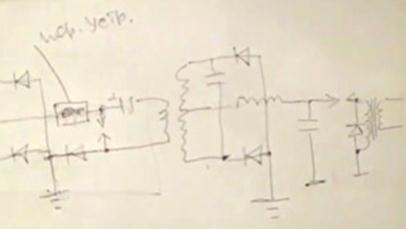

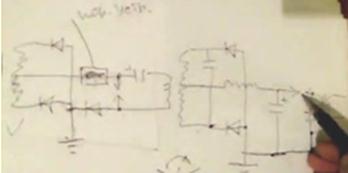

在这点上，泵浦示意图就像这样，而我认为它不会改变。

                                 第二个线圈与第一个线圈完全一样

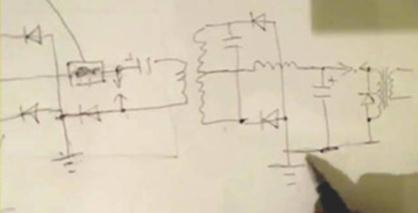

    我们用扼流圈作时间延迟。电容是电解类的，而我们使用火花隙伺给一个隔离变压器。为确保不会有意外的电压尖峰反馈，我们在与隔离变压器的初级绕组并联连接了6千伏20至50A的高电压二极管。可以像这样把三组二极管桥连接在一起：

三个1000V的二极管桥可连接成耐压6kV。

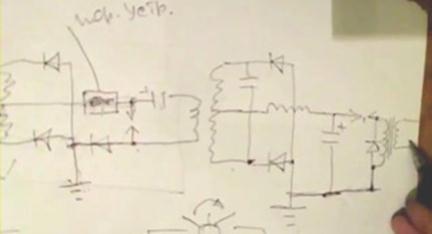

火花隙插入到正极导线，与第一个火花隙一样。这是为什么？

这里我们有一个电子的分离。

　　我们从空中和地面收集电子。我们把负电荷的电子推入到地底，因此在电容器中积累起正电荷。

地线携带负电荷进入地下（这是一个蒸发器）

　　如果把火花隙连接在地线和变压器的带正电荷的上端之间，那么初级绕组线会发热，而效能下降。当以0.5 -1.0 mm线径绕制的初级绕组正确连接时，导线可以保持是凉的。

　　如果我们取得了正负电子对的分裂，那么如果你把它们放入一个放电器里、或一个晶体管中、或诸如此类中，就只剩下辐射。然而，真正重要的事实是，磁分量通过变压器的初级绕组传递，而在次级绕组诱导出一个强磁场。

　　唐•史密斯说过，如果你把两个电池连接在一起，而其中一个比如说是30伏，而另一个是10伏。30伏电池通往10伏，每个电池的电子都互相抗拒对方。显得它们“谁也不喜欢谁”，如果可以这样形容的话。

　　类似的情形也发生在普通变压器里。次级绕组里的电流抵抗初级绕组里的电流——反电动势。但下面的问题是相关的：一旦负离子电子在初级线圈里刚开始流动，初级和次级绕组之间的相互作用就不存在了。因此我们在次级绕组里得到一个巨大的负载容量，简直无需改变初级绕组的电感，唔，如果它被改变，那么，那将不会超过10％至20％。

　　一般来说，最低负载阻抗会抵消电感导致频率的改变。但是，这种情况在这里并不会发生，因为初级电流的流动是另一种形式，它不会受到次级绕组电流的影响。也就是说，在初级里移动少量的电子可以导致大量的电子在次级绕组里流动。次级的导线越粗，就会有越多的受激电子，因而次级的电流也会越大。

　　次级电子的质量并不取决于初级电子的质量。次级绕组的直径不受限制。例如，如果你用110毫米的作为次级，那么电子流过绕组的速度将是与如同用1毫米或2毫米直径的线绕制的一样。这是因为电流不受电阻阻碍。

　　次级绕组的磁场并不与初级绕组的磁场交互。不过，初级磁场加速次级绕组里的电子移动，即，这将产生一个不对称的转换。

当然，这里我们需要非常良好的绝缘。

　　大约说来，如果在电线的绝缘层上有一个小洞，那么初级绕组的蒸发电子将抓住次级线圈里的等效的蒸发电子，而这将挤压在次级线圈里的重电子。所以，必须有一个抗静电的屏蔽，以线圈或铝箔接地的形式。

因此，所有的带正电的粒子应该入地

　　如果你想输出变压器接地，那么就让它通过一个电阻到接地点，这个接地点必须要与电路中的第一个接地点距离至少要有10米。相距较远的接地点，最好——比方说，10到30米外。原则上，两者之间的接地连接的地面距离可视为是电路中的两点之间的隔离电容。

　　当然，最大的问题是，初级绕组对次级绕组匝数比是多少——4∶1？但这里有一些好的建议：

　　精确测量次级绕组的总长度，并使初级绕组的导线长度恰好是次级绕组导线长度的四分之一。连接线不计入在量得的尺寸内，而最好是把它们弄得更细。如果，例如，初级导线的截面积8平方毫米，那么要使连接导线的截面积在2.5平方毫米。

换句话说，这里是次级绕组的终端。

在这个共振频率上振幅大大增加。这是为什么？

　　因为在两条线之间的结合处的阻抗的改变，这个连接点变成一个节点，而这在腹点被反射出来，而初级波形留下了一个驻波。

　　你会记得唐•史密斯用的是很粗的电缆，但他在每一个末端把它改变成一个很细的连接。那个粗到细的改变导致了波的反射。次级线圈具有LC谐振，但电感取决于它的波共振长度。

事实上，我们这里有的是一个特斯拉变压器，即，电压、电流。

　　你会记得，即使在塔里埃尔•卡帕纳泽的带有粗管线圈的绿盒子里，也是细导线从管道出来到火花隙。在两个不同的截面积之间的结合部改变导线的阻抗——这就是了！这就增加了能效，因而火花隙运行得更好。

理想的情况下，你要使用真空火花隙。

　　不幸的是，我们的火花在次级线圈里没有被离散。火花可以在50千伏到100千伏之间被激发。我们有了一个很棒的“Q因子”（线圈质量的因子）在我们的绕组里！不过，一旦产生了发生火花，我们就得到了在相反的方向通过绕组的回溯的电流移动，虽然它永远也不如向前的动作那么强。这个反向脉冲还通过火花隙，有效地旁路，输入电路因此，降低了电路的输出Q值。电路的输出电压被降低。共振频率漂移，使输出功率下降。虽然这个效果在使用空气火花隙可以看到，但使用真空火花隙或封装在填充了氢气的管子里的火花隙要好得多。

你可以放一个二极管与火花隙串联。

　　那样做后，那么反向电流不会通过。二极管必须能够承受10到20kV的反向电压。我们订购了一个处理能力120瓦的氢二极管。其导通时间是0.1 ms，关闭时间是少于1 ms。我们用24欧姆电阻连接电流互感器。结果在负载上是纯电流互感器，而无任何干扰。让我们看看我们在放电器上做了什么。看，火花隙燃起蓝色的颜色。

在示波器，我们看到减幅振荡。

　　必须只有一个振荡，其余的是多余的。5个额外的振荡短路次级绕组，并阻止它正常运行。

理想情况下，这应该是简单的。

　　点击电感——电容充电，但电流不返回（它停在零上）。
　　画出电压“U”。
　　画出电流“I”。
　　这就是这一过程所应该的样子——但是却抖振荡（需要一个氢二极管）。

隔离变压器

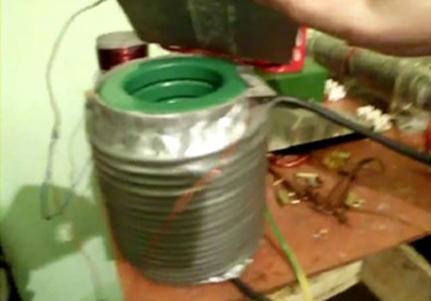

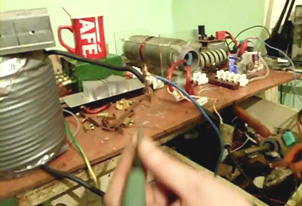

　　隔离变压器由环组成。初级绕组是2个双线层绕制在一个方向上。次级绕组用的是截面10平方毫米的导线。但今天我们要重绕。屏蔽用箔制成——普通的思高黏胶带(Scotch tape，美国透明胶带商标名)。但屏蔽不能形成一个完成的线匝，因为它不能是一个闭环。这里用是铝胶带。现在短路次级绕组，并启用该设备。

　　我们用螺丝刀检查，而那儿几乎没有输出。如果您添加一个防静电的屏障，即在初级和护罩之间的垫圈。它应该是从好的绝缘材料做成，例如 聚四氟乙烯等。可以使用玻璃纸，如像丙烯酸等也是很好的绝缘材料。我短路输出，以免嗒嗒作响。如果您移除跳线，没加负载的线圈爆成这个样子。（我们听到了巨响，而3秒后它停了）谢尔盖：我们看看那是什么。（蓝色火花线圈刺穿）。

　　这就是了！实验完成。吹了二极管桥——事故。与地意外短路。嗯，这就是一切。这是可取的，当然，有一个良好的接地连接。门槛限制装置是一个瓶颈。当然，有个良好的接地是可取的。阈值限装置是一个扼流圈。

我能说什么？

　　原则上，你可以使用CISC模块，而不是火花隙。在这个电路中，驱动波形脉冲前面的非常急剧的上升时间是没有必要的，因为电感是很大的。

　　如果变压器有一个铁芯，那么电容器的充电率将是非常快的，例如，在50Hz。这样低的速度，可以省略放电器。在唐•史密斯设计中用了一个霓虹管驱动器，一个二极管而甚至一个二极管交流开关也可以用来代替火花隙。它甚至可以从事单向工作。

　　那么脉冲是经常的，但幅度较小。当然，最好当我们划分频率时，即初级脉冲给次级的电容充电。

于是能量的量在脉冲里被总加起来

在这里，它们以线性方式彼此叠加

C = Q/U 和 U = Q/C

　　电容是一个常量。如果我们增加每秒充电脉冲数，那么由于共振的次级线圈增加了脉冲的振幅，我们就得到增加的功率。在5倍以上的功率，因为有5倍的充电脉冲数传递给电容器，我们得到了一个电压能量的平方。那就是能量增长25倍。

提高火花频率，比如说10倍，将得到100倍的能量增益。

　　好吧，我告诉你，在这里放置一个火花隙，为了—— 中断。否则，电感器将不能够加速和把更多的脉冲传递到电容器里。

先生们！祝你成功并测试它。
