第三章:静脉冲系统
图.1是取自图.2的A-B行的仪器的一个部分的透视图。
图.2是仪器中心部分的正视图。
第三章:静脉冲系统
罗伯特·罗比的发电机
另一台设备被认为是沿着与前面专利展示的汉斯·科拉尔的高功率设备的相同路径复制在这里的。
我,罗伯特·罗比(Robert Norrby),家住斯德哥尔摩哈门街10号,瑞典国王的子民,特此声明本发明的性质,无论以何种方式,均须履行,并通过下面的语句进行特别的陈述和确定:
高功率电能的生产通常由于受特殊而复杂的配置的手段而消耗大量功率的机械中断的影响。根据本发明,电力生产不通过机械中断,或通过化学作用,而是通过物理中断。
所采用的方法包括所需的中断在生效时,为了通过把一个回路的导体置于的交替磁极的作用下,从而获得两个电流回路的场的力线的切割,磁芯是与同一个电流的导体连接的。
构成仪器的方法通过图示或举例进行说明,以下是基于图示的附加说明:

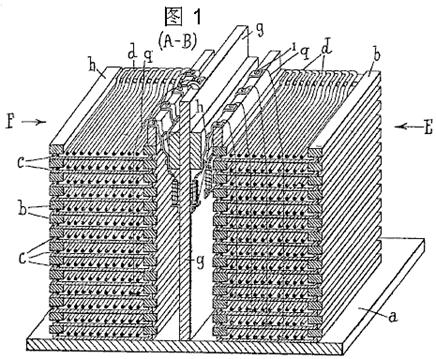

图.1是取自图.2的A-B行的仪器的一个部分的透视图。

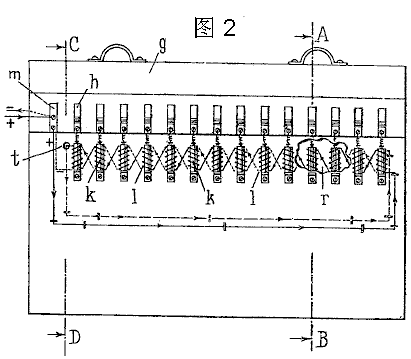

图.2是仪器中心部分的正视图。

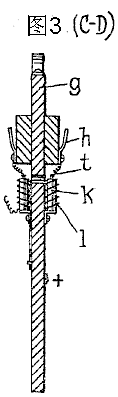

图.3是图.2的C-D行的部分。

图.4和图.4a显示的是极板和磁芯之间的连接。——图.4是从箭头E的方向上的视角,而图.4a是从箭头F方向上的视角。

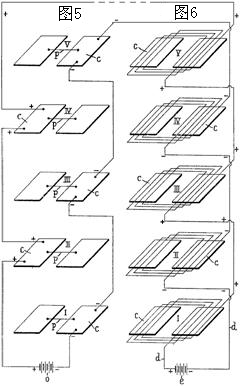

图.5是仪器的不同极板c之间的连接的图解。
图.6是极板之间绕组绕绕线方法的图解。
参考图示:

这里,a表示基座,其上有两个构架b,而在构架b之间,配置着导电金属板c。在为图解所选择的范例中,每边有14块极板。极板上面是绕组d,因而安排绕组d的正极从一个低功率电池e出来,越过最低的极板对到第三对极板,等等。绕组d的负极走向第二层极板,并从那里到第四层,等等(图.6)。两组构架之间有一块中间板g(图.2),拥有许多的滑动触点h,它连接到被绕组I 所环绕的磁芯k。触点h放在触点I的正对面,而它们也都各自与极板c连接。除了滑动触点h,还有终端m安装在中间板的前面的外端。
极板c通过第三个低功率电池o彼此电气连接,它们以这样的方式连接,即负导线连接到第一个极板对,然后到第三、第五,等等;而正线连接第二、第四、第六,等等极板对。每双相反的极板进一步通过导体p的方法连接。每一对极板的导线末端与极板绕组d的导线末端的同极相连,使得电池的电路成并联耦合,但方向相反。单独的极板,例如c,通过导线q与终端连接,或与在中间板g的两面的滑动触点连接(图.4和图.4a)。在构架组b的两个内侧之间,中间板是以终端h与滑动触点I连接的方式安装的。

在中间板(图.2)中的一部分r被打开以显示带绕组的芯体被安装成在两侧互相直接相对。绕着磁芯k的绕组I由小电流电池s伺给。导体传递从电池s到连接终端m,再从那儿穿过一侧上的线轴绕组,然后穿过开孔t到中间板g的另一端,从那里穿过那一侧的线轴绕组,然后从最后的线轴回到电池,因而完成整个回路。磁极铁芯因而在图.4a的开关u闭合时也不断闭合。

运行方式如下:
极板对的互相连接是首要的,由低功率电池o伺给。绕组d越过极板,由低功率电池e伺给,而最后绕着磁芯k的绕组I连接到低功率电池s。通过电池o极化的每对极板,互相异极性相对安装,而绕组d配置成与电池o的电流方向是相反的。如果所有三个电池耦联起来,来自它们的电流是在一个闭合电路中的,以下依各个电池 o,c和s所被指定的,以下列方式工作:
电流o和e,在前面已经提到的是相对方向流动,在板流力线的场和绕组里的电流之间带来了一个张力的定常态。通过磁极作用以特高频干扰恒张力地,一旦电流中断,极板(自下而上上升)中潜在的能量就通过高频干挠被释放。
通过加大极板的尺寸或增加极板的数量可以获得最终能量的提升。
电流消耗以这样的方式连接到电流发生器:导线连接到电流电路o和e的终端——它们以此为目的被放到了一起。
——现在,特别描述和确定我的发明的性质,及以无论以何种方式所做的实施,我宣布我的声明是:——
1. 一种无机械中断产生电能的方法,其特征在于,中断必须切割电流电路力线线场,它是通过交替暴露一个电路的导体对磁极的作用而产生影响的,磁体的芯体是与相同电路的导体连接的。
2. 仪器的运送;除方法声明1 外,还有的特征特性是一套极板,以其两极互相相对配置,与一台低功率电池互相电气连接,电池位于它所供电的绕组之间,来自另一台低功率电池,以电流通过极板的方向相反的电流流动:虽然在同一时间里,极板依然与磁芯连接,磁体的绕组用第三个电流连接,也即以这样的方式:当全部三个电路关闭,第一个电路的张力实际上被高频中断。
1920年5月29日
