塞恩·海因茨的变压器

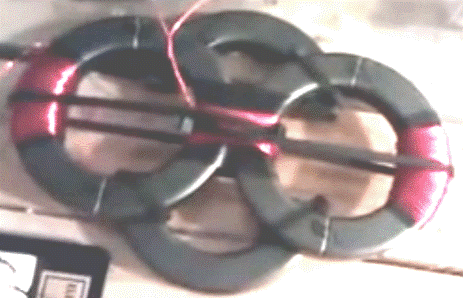

　　塞恩·海因茨(Thane Heins)开发、测试了一个变压器的配置并获得了专利。他的原型机的输出功率是输入功率的三十倍。他是用一个“溜冰8字花式”双环变压器芯来实现的。他的加拿大专利CA2594905命名为“双环变压器”，日期是2009年1月18日。摘要说：本发明提供了一种方法提高变压器效率达100%以上。变压器由一个单一的初级线圈和两个次级线圈组成。两个次级线圈安在一个次级圆环柱芯上，其目的是在变压器的工作范围内使次级圆环柱芯的磁阻低于初级圆环柱芯。这样，当变压器次级传递电流给负载时，由于初级磁通路线有着较高的磁性阻力，导致反电动势不允许回流到初级，反之，次级线圈的反电动势跟着磁性阻力最小的路径进入毗连次级线圈。

　　磁流通过铁比它通过空气容易一千倍。由于这一事实，变压器通常建构在由铁或类似的磁性材料制成的框架上。变压器的运行绝对不像学校教学所说的那样简单。然而，暂时把参数激励放到一旁，让我们先考虑磁流的影响。

成品变压器目前的工作方式是这样的：

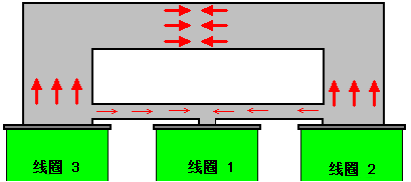

当输入功率的脉冲被传递到线圈1（谓之“初级绕组”），它产生的一个磁波经过变压器的框架或“轭”，穿过线圈2（谓之“次级绕组”）并再次回到线圈1，如蓝色箭头所示。该磁脉冲在线圈2产生一个电输出，它流过电气负载（电灯、暖气装置、充电设备、录像机或其它什么别的）提供令其运行的电能。

那当然好，但在线圈2里捕获的脉冲也会产生一个磁脉冲，而遗憾的是，它运动方向相反，与线圈1运行相对，令其不得不加大输入功率以相反方向克服这种磁流，这里所示为红色箭头。

这就使目前科学“专家”所说的，变压器的电效率总是小于100%。这种效果是由磁路对称导致的。就像电流，磁流沿着每一个可能的路径流动。如果磁路低磁阻（通常是由于有着的横截面面积），则通过该路径的磁流就大。所以，面对多条路径，磁流将沿所有路径、按其最有利于携带磁性的路径成比例行进。

塞恩•海因茨利用这一事实制作了一台变压器如下：

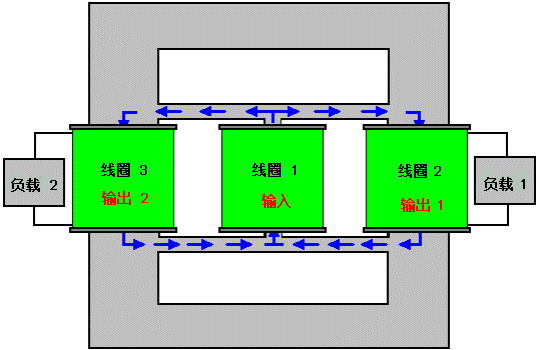

这种类型的变压器运行时,其磁流相当复杂，虽然上面的图仅显示输入线圈的“线圈1” 脉冲时产生的一些流动路径。看到真正有趣的结果是，当输入脉冲切断，我们期望磁流从线圈2和线圈3返回。出现了下面的情况：

假设线圈2和线圈3是相同的。线圈2出来的反向磁通立即遇到一个路径的会合点，远比别的更容易使用。结果，绝大多数磁流循着宽路径流动，只有一小部分流过窄路径。宽路径流与来自线圈3的同样大的流相遇并相对，而这些流实际上相互抵消。这对普通的变压器产生了重大的改进。但是，小流量到达进入线圈1的入口，遇到2个相同的路径，只有一条路去线圈1，所以磁通分一半去线圈3，而一半则通过线圈1。那一半原来就已经很小比例的强度，不想反转磁流进入线圈1。另一半流入线圈3的减少的流，而那些一半相互抵消。总的效果是变压器作为一个整体在性能上得到一个实实在在的重大改进。

在专利文件里，塞恩引述了一台原型机的测试，它有一个带2.5欧姆电阻的初级线圈绕组，具有0.29瓦的功率。次级线圈1有一个带2.5欧姆电阻的绕组，接收0.18瓦的功率。阻性负载1是180欧姆，接收11.25瓦的功率。次级线圈2有一个带2.5欧姆电阻的绕组，接收0.06瓦的功率。电阻性负载2是1欧姆，接收0.02瓦的功率。总体而言，输入功率是0.29瓦，而输出功率11.51瓦，其COP是39.6，但文件里并没有直接提及，初级线圈应以其共振频率驱动。
