第三章:静脉冲系统

蒋振宁磁框

  蒋振宁最近有一个微妙的设计就应用了非常相似的原理。他用一个类似的磁框,并嵌入一块永磁到其中一个框臂里。然后给缠绕在框的其中一侧的线圈施加尖锐的直流脉冲,并从缠绕在框另一侧的线圈上取出电能。

  他为装置展示了三个各自运行的模式,如下示:

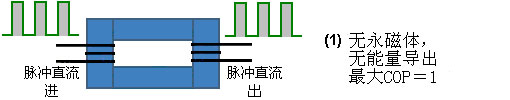

  蒋振宁对三个可能的配置予以注释。上面的第一个是标准商用变压器配置,是用绝缘的铁垫片制成的一个框,以使削减“涡”电流,另外还在框内与有用的、链接着框体两侧的、线圈里的磁脉冲成直角绕框循环。众所周知,这种配置的输出功率从来不会大于输入功率。

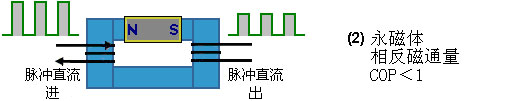

  然而,这种安排可以用几个不同的方式令其多种多样。蒋振宁选择移走框的一部分而用一块永磁体取代,如下图。这会大大改变在输入线圈施加任何交流电压前,作为永磁体导致的绕框持续循环的磁通量状况。如果脉冲输入功率施加在错误的方向上,如图中所示,脉冲输入产生的磁通量就与已经在框架里来自永磁体的流动的磁通量相反,那么输出实际上低于本来没有永久磁铁时的状况。

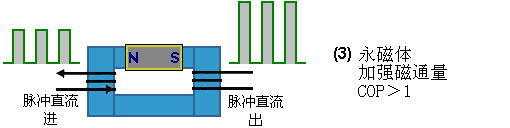

  然而,如果脉冲输入线圈使得线圈里的电流产生一个磁场以增强永磁体的磁场,那么就有可能使输出功率大于输入功率。装置的“性能系数”或“COP”是输出功率数值除以用户必须输入以使设备运转的输入功率数值。 在这个实例里,COP值能够超一:


  由于它使纯粹主义者心感不安,也许应该提及,尽管方波输入信号施加到上述每个插图的输入端,输出端将不会是方波,虽然这样显示只是为了明晰。相反,当脉冲频率完全匹配输出绕组的共振的频率时,输入和输出线圈将方波转换为低质量的正弦波才成为一个纯正弦波。示波器在这里显示的是一个典型的输出功率波形,有着这样的脉冲接近每秒390,000次。


  任何特定的框架都受到制做材料的限制,因而也限制了磁通量的数量。铁是制做这类框架的最常用的材料,而它有一个非常明确的饱和点。如果永久磁铁是如此强大,它会导致施加输入脉冲之前的框架材料饱和,那么直流正脉冲就不会有任何效果,如图示。这只是个常识,但它清楚地表明,基于框架的大小,选择磁铁不能太强,以及为什么应该这样。

  这里有一个实例,有个人复制了蒋振宁先生的设计,发现自己完全没有获得任何能量,因而咨询蒋先生。蒋叫他拿掉磁铁试试。他照做了,于是立刻得到标准的输出,显示出他的输入配置和输出测量系统都工作完美。于是他明白了他在框架中使用的三个磁铁堆栈太强了。所以他减少堆栈,只用两块磁铁,于是立刻获得了一个COP的性能=1.5(功率输出比输入大50%)。
