不对称变压器

开天新能源 2022-05-23

变压器的工作原理是：当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通（初级磁通），使次级线圈中感应出电压（或电流）。

但是，变压器次级线圈产生电流后，也会产生一个交流磁通（次级磁通），它与初级磁通是相反的，会使初级线圈感应出电压（或电流），导致初级线圈的输入电流增大。这就是变压器输出功率和输入功率理论上相等的本质原因，和发电机带负载后转子会受到阻力的原因类似。

知道这个本质原因后，就可以设计出次级磁通不会使初级线圈感应出电压（或电流）的变压器——不对称变压器，结构模型如下图所示。

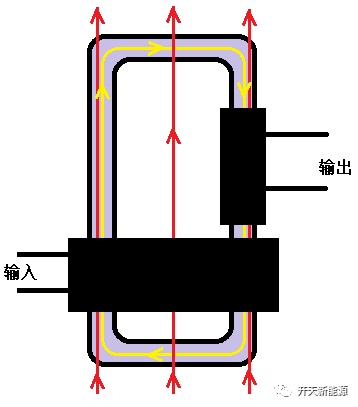

图中红色线代表初级磁通，黄色线代表次级磁通。初级磁通可以穿过次级线圈，使次级线圈中感应出电压（或电流）；但次级磁通形成一个环形，分别以2个相反的方向穿过初级线圈，所以总磁通为0，不会使初级线圈中感应出电压（或电流）。

不对称变压器有什么用呢？只要仔细分析一下就知道，初级线圈不受次级磁通影响后，就变成了一个无功元件，理论上不再消耗能量，但次级线圈仍然可以从初级磁通中获取能量！

当然，本文的不对称变压器原理只是一个启发性的东西，直接按照本文提供的结构做一个变压器，实际上基本无效。真正要用到实践中，还需要考虑到很多因素对实用性的影响，还有很多细节问题要解决。今后还会有一些相关的启发性文章推出，请关注。
