唐、史密斯高功率设备▆▆▆▆◣的实验测试

清云 2022-05-22

在看“唐”装置的电路和资料，解释说他做的全都是高功率的，动不动就上千瓦的，所需的电输入很小，是不是真的只有做了才知道，希望国内的有实之士制作成功。

我对此很感兴趣，我所仿制的是“唐史密斯的新设计2011 12 月的更新”上面的图，在此感谢一下此论坛以"自由能源"为基础的论坛，还有论坛里的网友，

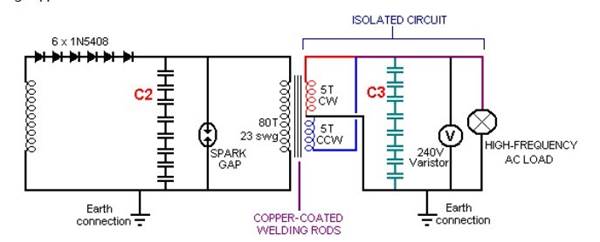

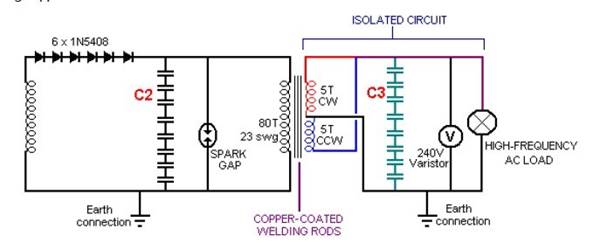

这是原图，我对它有几处改动，大家可以讨论一下怎样才可以正常工作，

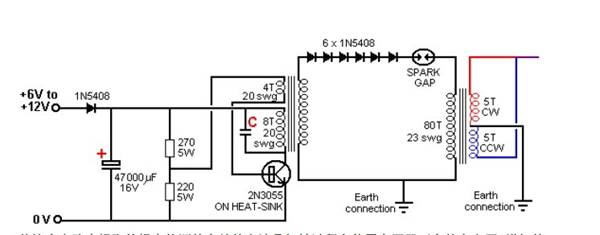

         这是另一图，但是打火方式不对。

知道为什么说这张图是错的吗？因为直流电在经过线圈时是低阻状态近似为短路，一开始就没有电压何来的打火，除非线圈是电阻做的

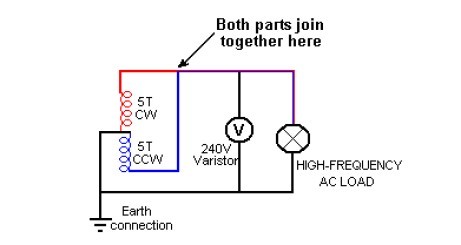

这是输出线圈为5匝，从中间往2边绕一个顺时针一个逆时针

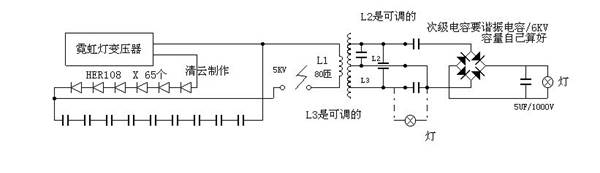

经我改后图是这样的（图有点保留）但按此图可以点灯，次级电容没标值是因为每个人的线圈电感值不一样，如果按我的差异很大，

                                    5图

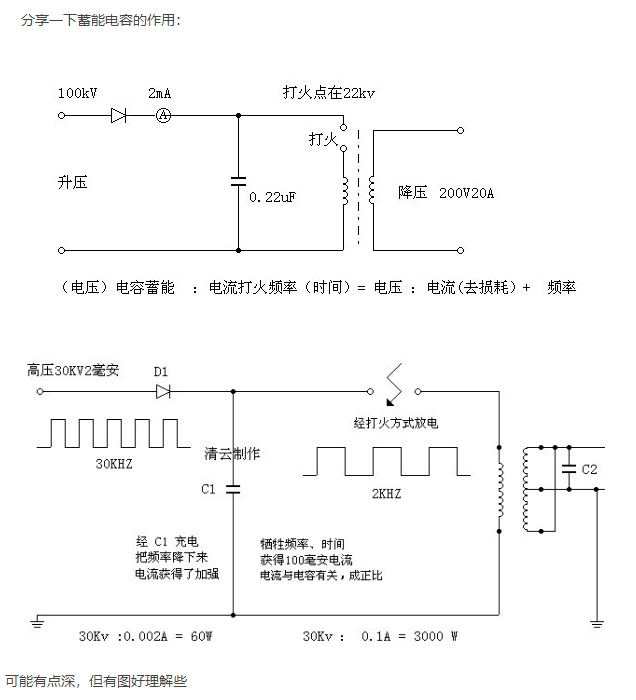

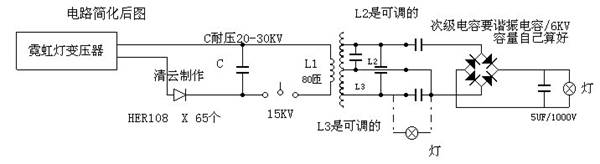

上面5图电路画得有些看不懂，画个电路简化后图,


      高压部分我就不说了，次级部分说说我的接法

线圈原图是5匝，我的是12匝，按原图输出比例来看，每匝大概50V，

但实际并不是这样的，输出的是脉冲电压，电流也是，在空载时达到上千伏或万伏，

在测试时绝对不可以空载，必须加负载不然输出电压过3千伏，不然二极管就会损毁

12匝里找谐振点，不一定是12或者是5，最好不要超过15匝，多了就会过万伏了，L1可推进拉出  ，以灯最亮为标准，测整流出来的电压最高。

声明这只是我个人的兴趣爱好，不是为了什么，如果你做出比我的更好，恭喜你，如果你没成功继续努力，不是一次就行的,我只是想和大家分享我的实验测试

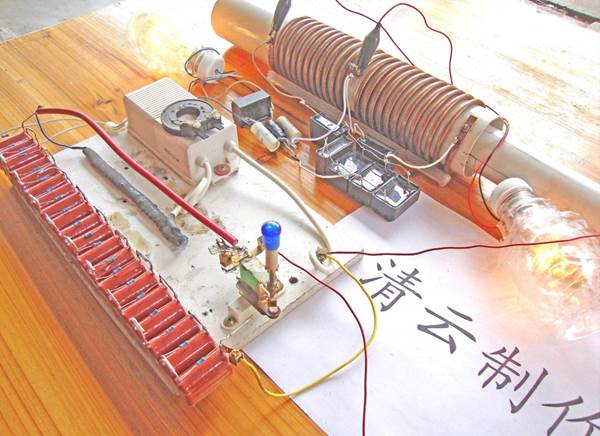

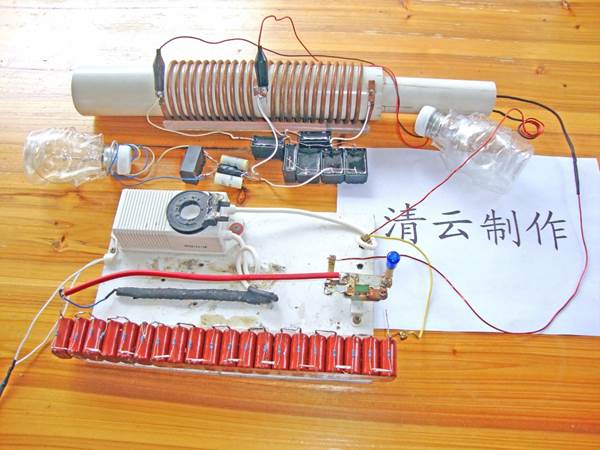

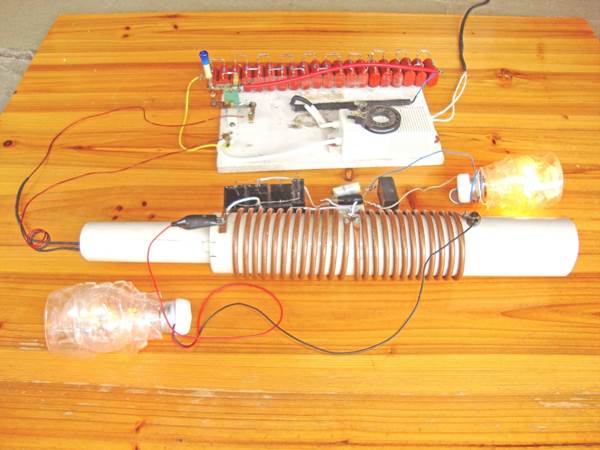

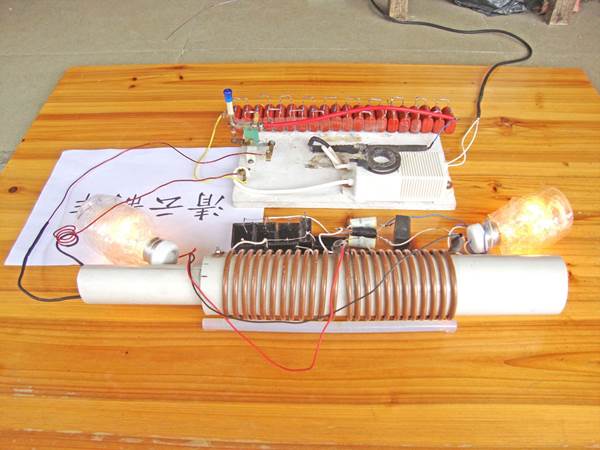

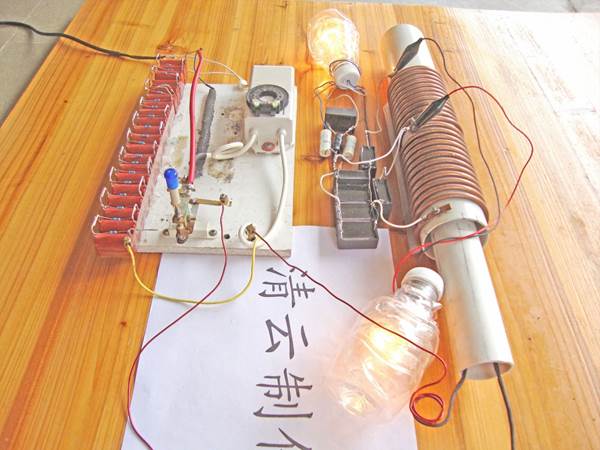

实验经过图：和大家分享一下，交流学习

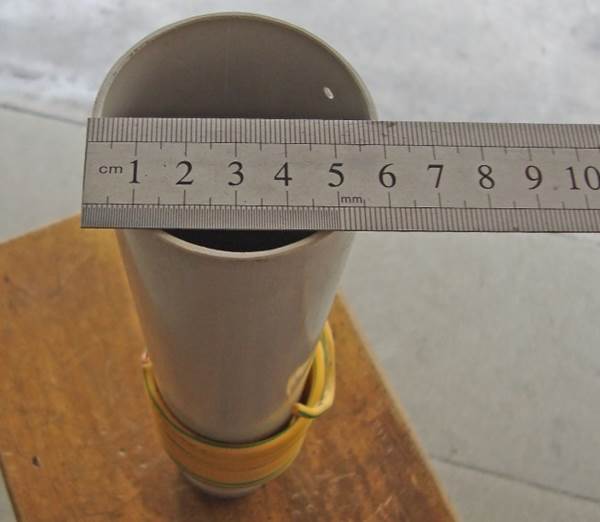

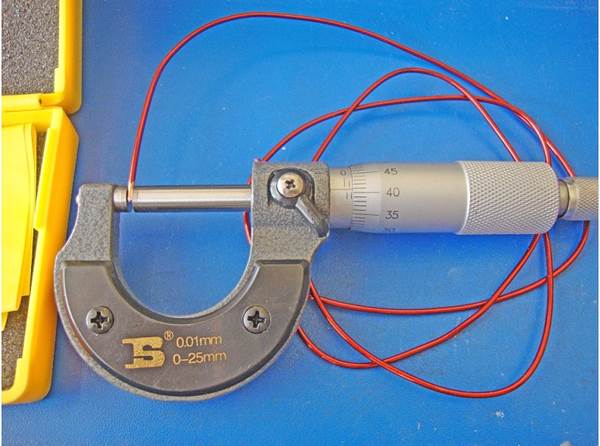

  初级管径4mm的，长40cm    线径1.9mm


下载附件保存到相册

2013-9-26 12:34 上传

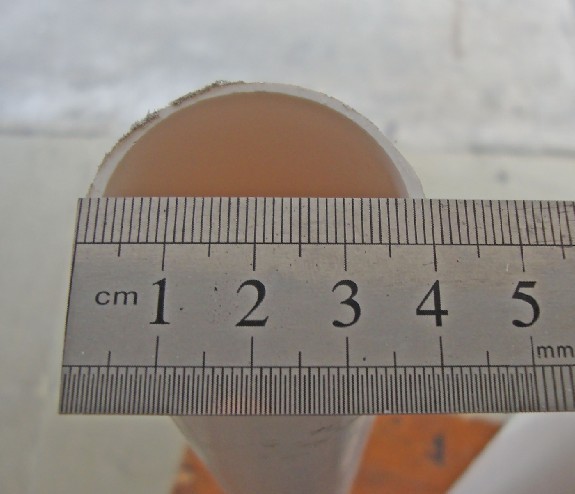

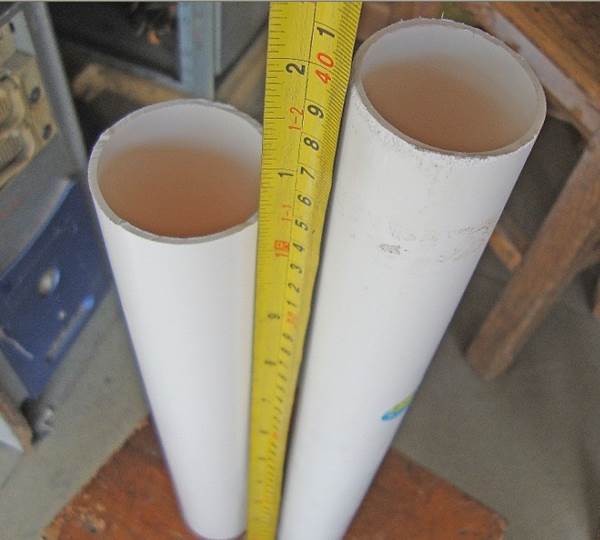

次级管径5-6mm的，长35cm


下载附件保存到相册

2013-9-26 12:47 上传

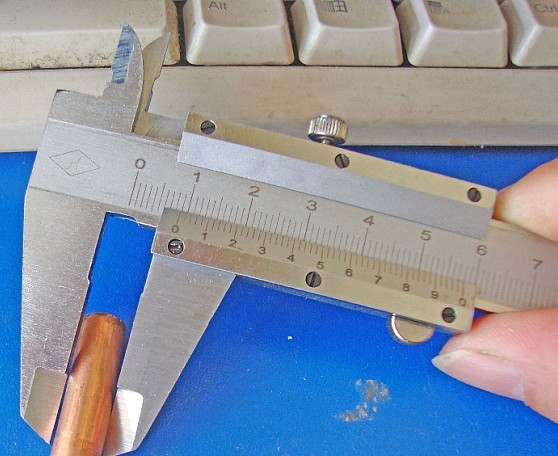

线径6mm


下载附件保存到相册

2013-9-26 12:38 上传

   初级高压电容在测试中发现发热,就不可以使用，因为此电容不是高频电容，不适合用在装置上用


高压硅堆用20KV\1A以上，这样有富余的空间保证装置正常

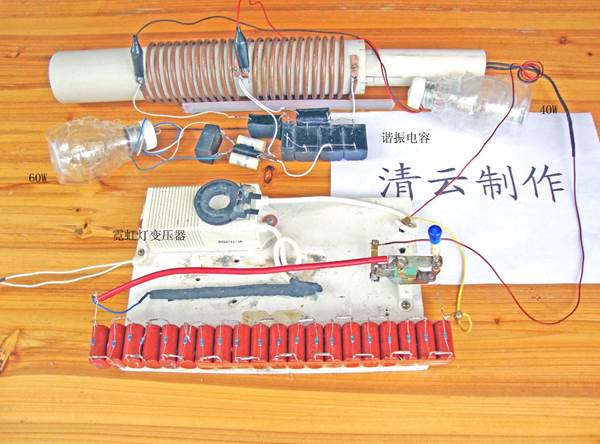

晚些时候上视频，图片上电容和接法,行家一看就知道，应该不用问了，次级上的电容,最好用谐振电容，或高频电容，耐压3KV以上的，

      此电路在没有调试好时，输出功率在100%之间，

视频来了

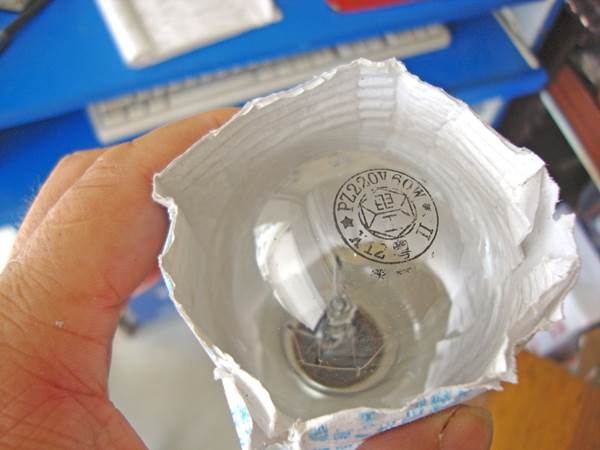

灯泡套着是防爆和碰磕着

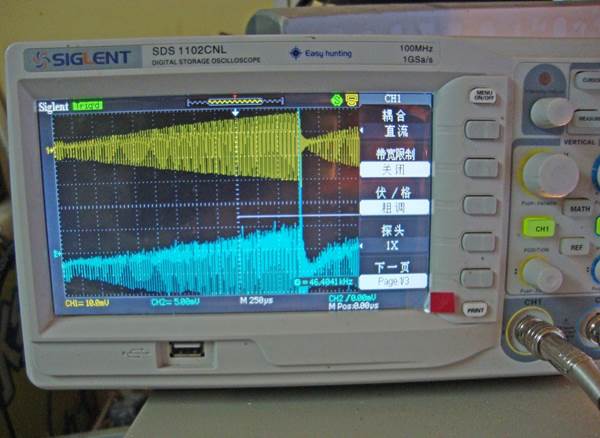

留张凳子，改天上波形图，因为还没弄好，这只是实验经过，参数和数据都还没传上，不算成功，分享一下

电路今天我粗略测了一下输入220V0.3A ，输出有2组，直流150V-250伏，另一组，高频交流没法测用数字表数字乱跳，而且表会失灵，

用机械表十几伏，250伏档到1000伏档指针指的是同一个地方，一样的，只能估算超100W以上，明眼的一看就知道，不用测，如果你正在做和我一样的，你测了就知道了

电路图和我的实际的有点出入，其实你们也可以灵活发挥，我的电路也不十分正确，但是如果按图做肯定可以点灯，此电路在没有调试好时，输出功率在100%之间，

2013 . 9 . 4 我又试了多次，可能我水平不够，关键点没找好，再加上我用的零件质量问题，和我预想的上15KW以上相差甚远，

这几天有事，过几天（10天以上）再把数据补上和大家分享

我认为第一张图和第二张图示正确的，第一张图容易调试，但受电容耐压和容量的限制，不好匹配电容，成本较高，第二张不受电容限制，但会对线圈的制作工艺及精度提出很高的要求，制作难度较大，制作难度最大的我认为还是你改的图纸，增加了一个不确定因数，那就是初级的输入频率的不确定性，进一步增加了调试的难度，但这个电路容易出效果，那就是次级会有一个较大的输出，但很难大于1，愚见！

点评

花非花

不会吧，第一图是通过火花接通LC振荡，第二图是通过火花短路LC振荡，都可以形成一定频率。这个直流也不是恒流直流，而是一个半波的sin波型，会有电抗的。电容充满之前火花就形成了不会短路。发表于2013-11-20 22:51

清云_Cloud

你知道我为什么说第二张图是错的吗？因为直流电在经过线圈时是低阻状态近似为短路，只有80匝的导线电阻率不会很高，你自己想想发表于2013-9-2 10:09

我觉得青云的理解不是很对，谐振的时候cl回路的电压并联的电压比串联高，原图是并联，青云改的图是串联，串联谐振时cl容抗为0，所以cl两端电压也是0。不过青云改后的图火花为回路，这样的话就是把cl看成了感性元件了，而火花成了电容，然后火花两端电压增高到一定程度，击穿空气， cl回路形成谐振。这样子分析的话感觉初级就没有运行在谐振状态。只是自感应高电压，然后空气放电。
