第四章 破解格雷的专利

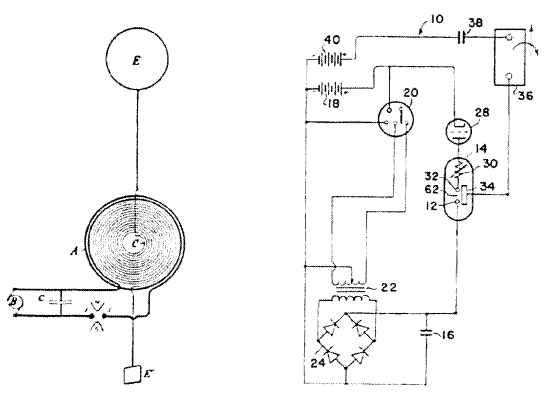

图26 格雷电路原理图和简化格雷的电路原理图

在前面的章节中，我花了大量的时间来解释特斯拉放大发射机的复杂性，因为它与埃德温·格雷的冷电路的工作有着直接的关系。为了更好地理解他的电路是什么以及它是如何工作的，图26在左边显示了格雷的“示意图”，正如专利4595975中所示，在右边，它显示了我所说的“简化格雷电路‘原理图’”（我在引号中使用术语“示意图”，因为这不完全是一个原理图。）为了更好地理解这个电路的最基本形式，我想暂时去掉一些服务于其基本操作之外的功能的组件，如下所示：

组件64和66(在虚线框内显示)表示从交流电源运行电路的另一种方式。这些部件可以在不改变电路的情况下去除，因为电路可以通过电池运行。

42号，44号和46号组件，即前面提到的安全过冲机制，可以被去除，因为我们在第一章，从专利文本中了解到，包含这些部件只是为了保护电路，以防电路产生过多能量。

组件26号，格雷称之为“换向器”，是定时机制的一部分。然而，真空三极管28号，足以给我们电容器的放电提供定时脉冲，所以26号可以消除。

组件48号是一个开关机构，允许操作员改变哪个电池为电路供电，哪个电池为电路充电。这可以通过简单地指示电池18号正在为电路供电并且蓄电池40号正在接收充电脉冲来去除组件48号。

当所有这些组件都被去除后，我们只剩下“简化的格雷电路原理图”，如图26的右侧所示。

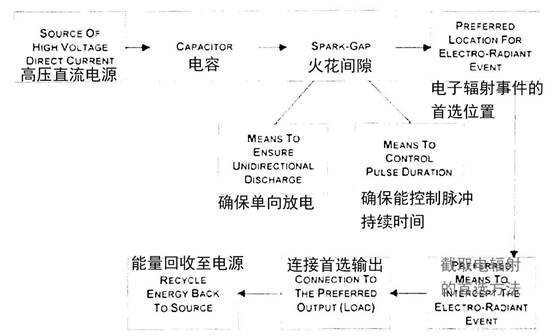

图27 特斯拉的放大发射器和格雷冷电电路共同特征

图27显示了特斯拉的放大发射器电路，旁边就是格雷的冷电路。我称之为特斯拉的放大发射器和格雷的冷电路的共同特点。重要的共同特点如下：

它们都是从高压直流电源开始的。在特斯拉的例子中，它是一个高压直流发电机，电源“B”。在格雷的例子中，它是从一个电池18号开始的，它的输出通过一个多谐振荡器20号进行斩波。来自多谐振荡器的脉冲为变压器22号的低压初级绕组供电。22号的高压次级绕组用全波电桥24号整流。24号的输出为高压直流。但不管怎样，这两个电路都是从高压直流开始的。

两个电路中的下一个组件是电容器。在特斯拉的电路中是“C”，在格雷的是16号。这两种电路都通过高压直流电源对电容器反复充电来工作。

两个电路中的下一个组件是火花间隙。在特斯拉的电路中，它被表示为“d-d”。在格雷的图表中是62号。为了使每个电路正常工作，间隙中的火花必须具有两个特征：第一，必须有一种方法来确保放电只在一个方向上发生；第二，必须有一种方法来控制火花的持续时间。在特斯拉的电路中，我们有来自高压发电机压力，以确保电容器的单向放电，以及穿过火花隙的磁场，以在电流出现时立即吹灭电流。火花的持续时间可以由穿过间隙的磁场强度和电容器的大小（电容）来确定。在格雷的例子中，我们知道他用的是非常大的电容器，所以他没有一次对整个电容器放电。但他的电路有两个功能：电阻器30号限制放电电流，而真空管28号不仅可以在他想要的脉冲持续时间内关闭放电，而且还可以确保电路的这一部分不会出现电流逆转。所以，所有必要的特征都出现了。

接下来，两个电路都有我所说的“电辐射事件的首选位置”。在特斯拉的例子中，这是他所说的“两匝粗壮导线”（“A”），这是他的电力变压器的初级部分。但从瓦西拉托斯先生的书中我们知道，这不是一个磁感应变压器。初级线圈和次级线圈之间的磁耦合非常弱。事实上，这个装置运行在特斯拉所说的“静电感应规则”上。在格雷的例子中，电辐射事件的首选位置是他所说的“转换开关组件管”14号。正如我们前面读到的，这个部件显然是一个静电装置。它是专门设计来让一个爆炸性的静电事件从它的中心辐射出去的。

下一个常见的组件是“拦截电辐射事件的首选方法”。在特斯拉的例子中，这是他的变压器的次级线圈，也就是“F”；这是瓦西拉托斯提到的锥形或螺旋形线圈，我们已经在他的专利中看到过。在格雷的例子中，是电荷接收栅极，也就是34号组件，用来收集辐射电压。必须看到，在这两种电路中，能量源和“接收组件”之间没有直接连接，只有感应产生的电辐射电荷出现在这些输出组件上。

下一个组件是“与首选输出的连接”。在特斯拉的例子中，输出是接地连接（E）和构成他的世界广播系统的高架电容（E）。在格雷的例子中，“电荷接收栅极”的输出放电被引导到感性负载，也就是36号组件。这个组件既可以代表跳跃磁铁，也可以代表驱动他的冷电电路或者电动机中的排斥磁铁的变压器输出。所以，每个电路都有一个拦截电辐射事件的首选方法和一个将其连接到输出端的首选方法。

最后，格雷能够将一些多余的能量重新转化成普通的电能，并回收足够的电能，为他的电池充电，正如我们之前读到的。特斯拉并不关心这个回收过程，因为他的系统是由一个水力发电厂提供动力的。

因此，从这一分析中可以清楚地看出，特斯拉的放大发射器和格雷的冷电路，无论出于何种目的，都是同一种电路。它们在相同的地方，以稍有不同的方式做相同的事情，他们都声称在输出中产生一种冷形式的“静电”能量的极高增益。特斯拉的系统显然要大得多，因为他计划给全世界供电。格雷只打算给你的家或车供电。但无论出于何种目的，这些系统都执行相同的功能，并释放相同的“电辐射”增益机制。

图28 格雷的电路图

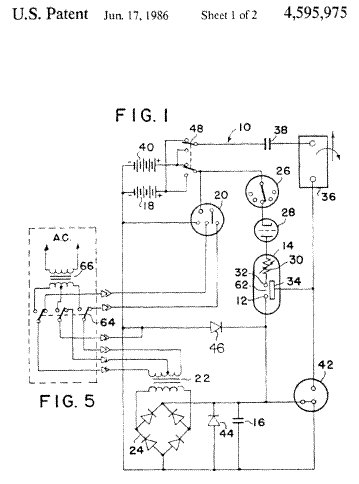

图28再次显示了格雷的“适用于电感负载的高效电源”专利中的电路“示意图”。在研究了很长一段时间后，我意识到，这幅图的绘制方式存在一些基本问题。首先，让我们看看组件42号。当这是绘制（记住，这是一个火花过冲装置）有一条线连接了所有的下半部分。如果这应该是一个实际的电气连接，它会产生短路，并且不允许给电容器16号充电。可见，这部分图纸有问题。

下面我们来看看专利文本中定义的第26号和第28号组件:

转换开关组件管的控制由换向器26号维持。在轴或对时间或其他变量敏感的固态开关装置周围径向安装的一系列的触点可以用于该控制组件。在换向器装置和转换开关组件管之间引入开关组件管类型的单向能量路径28号，以防止在换向器电流路径处产生高能电弧。

如果换向器26号是静止组件，就没有“电弧”需要防止。因此，专利文本中28号所述目的具有误导性。然而，28号被描述为“单向能量路径”。格雷特别指出，电路这一部分的能量只能向一个方向移动。这是建立的重要条件，因为它严格遵守特斯拉为创造“电辐射”事件而规定的条件。还有另一个与第28部分有关的明显遗漏。这个三极管装置中的控制栅极并没有连接到任何东西上，当然，这就是可以控制火花放电时间的东西。在专利文本中，没有提及28号如何工作，也没有提及如何控制栅极。认识到28号无法被控制对我来说是一个重要的认识。

接下来我发现的问题是感应负载，也就是组件36号。第一个是36号被描述为一个电感器，但没有像我们看到的组件22号和66号那样用线圈符号来表示。其次，还有两个与此组件相关联的奇怪箭头。专利文本暗示，这实际上可能是两个相互排斥的线圈，以产生机械功。考虑到这一点，箭头可能表示两个组件以某种方式产生彼此偏离的想法。这在专利文本中没有明确说明。第三，我们看不到任何通过这个组件的真实电流路径，所以我们不知道放电的去了哪里。最后，第四，电路连接到第二个电容器38号。在专利文本中，该组件被描述为充电机制的一部分。但是，这些组件连接没有任何意义。例如，如果来自电感器36号的脉冲开始给电容器38号充电，则没有显示允许其放电的电路连接。因此，由于这些疏漏，我把电路的这一部分多地视为一个方框图，而不是一个实际原理图。

我得出的结论是，所有真正明显的是，电荷接收栅极与电感负载有关，感应负载与接收电容有关，接收电容与电池的再充电有关。因此，这一部分是一个方框图，只是指出这些组件之间的关系，而不是显示它们是如何连接在一起的。

当我们对格雷的原理图有更全面的了解时，我们现在将注意力转向他的“转换组件开关管”（图29）。最后，这是事件的核心，格雷一直称之为“生成和混合静电的超级秘密手段”的组件，这是产生和收集自由能的组件。

转换组件开关管实际上是三个组件合在一起。它由电阻30号、火花间隙（在32号和12号之间的空间）以及由电荷接收栅极（34a和34b）包围的区域组成。即使它没有在专利文本中说明，我们也知道，根据格雷在第一章引用的报纸文章中的陈述，火花间隙的额定电压约为3000伏。格雷称之为“高压阳极”（12号）的后部延伸部分是电辐射事件的投射面。这种自由能冲击波将从12号向外辐射，垂直于沿该表面向下移动的火花放电路径中的电流。12号的材料表示为相对较粗。它不仅仅是一根导线。但它有什么特点呢？专利没有描述它们。我们可以假设这种材料是一种裸露的金属，上面没有绝缘层。它可能有镜面，由不锈钢或非磁性材料制成。这里需要测试各种各样的选项，但很可能组件的直径是一个重要因素，以及它是实心还是空心。这些问题需要加以探讨，并且仍然是唯一的未知因素。

围绕12号的同心接收栅极（34a和34b）设计用于拦截电辐射事件。如前所述，该专利声明，“该组件使用低压阳极、高压阳极和一个或多个静电或电荷接收栅极。”该图清楚地显示了两个电荷接收栅极。在格雷的专利中提到了这种成分，他说：

静电栅极的形状和间距也容易受到应用、电压、电流和能量需求的变化的影响。发明人认为，通过明智地匹配转换开关组件管的组件和正确选择系统电路组件的组件，可以获得期望的理论结果。发明人的论点是，这种交叉组合和选择的过程完全在密集研究和开发技术的能力范围内。

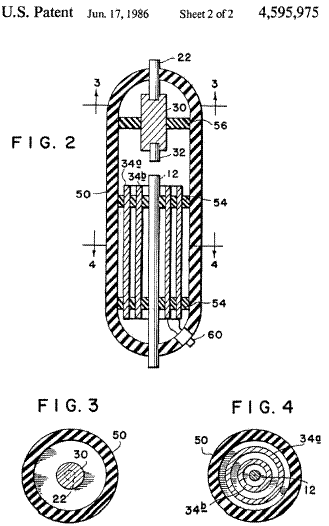

图29 格雷的转换管装置图解

我相信这是他很好的表达方式，“这就是我要告诉你的一切，但如果你知道你在做什么，你可能会明白的。”然后他说：

当与原理上类似于湿电池或干电池的便携式能源装置一起使用时，本发明的优选方案仅假设本发明的最佳利用和最佳益处。本发明提出利用内部产生的高压电尖峰中包含的能量激励电感负载，然后该感性负载能够将如此供应的能量转换成有用的电或机械输出。

在这里，我们可以清楚地看到，格雷说转换组件的开关管是有用输出的来源。事实上，正是这个组件为他的磁爆实验提供了动力；这是驱动他的电路、驱动电视、收音机、灯泡和他的电动机的部件。这种组件中的能量被放大，并被描述为“冷电”。从今以后，我将把这个结构称为“电辐射收发器”，因为它被设计为既发射又接收“电辐射事件”。

在确立了这些观点之后，仍然有一些未知的东西需要探索。例如，在这些图纸和专利文本中，似乎没有任何规定，来确定这个封闭空间是否存在真空，或者是否充满了空气或其他气体。《新闻真实》报道中引用的格雷的话说明，他通过研究闪电学会了如何利用这种效应。文章还说，他注意到闪电离地面更近就越强大，他认为这与“更多的空气”有关所以，管子内部可能不是真空环境。虽然我们知道输出的“冷电”不会电到你，但是电容器的放电会，所以零件周围的也会，可能还是出于安全考虑。50号组件可能是为安全考虑的，两个安全的假设是: 1)50号组件可以被认为是一个机械的手段，以保证这些组件被固定在一起。2)这个封闭空间里可能有空气。

我们也不知道这个装置的物理尺寸，也不知道电荷接收栅极的物理尺寸，包括它们的长度或直径。也就是说，直到我们检查汤姆·瓦伦丁的照片证据。

图30埃德温·格雷和他的6号电动机原型

在图30（以及书封底的彩色照片）中，埃德温·格雷站在股东大会前。在放大的插图上的封底，这个“魔法组件”可以被清楚地看到。这张照片揭示了很多关于设备布局的信息，特别是转换组件开关管的物理尺寸，我现在称之为电辐射收发器。有一排三个转换管，每一个是由一个单一的电容器放电来供电。可以很容易地看到三个非常大的电容器。我对这张图片进行了数字扫描，当我把电容器上的标记放大后，它显示为“两微法拉”和“4000伏直流电”。

因此，当格雷的电机专利显示一组18个电容器按顺序充电和放电来运行电动机时，这并不是他真正在做的。来自电路专利和这张照片的证据清楚地表明，电机线圈是由转换管的输出供电的，而不是直接由电容器放电供电的。照片显示，三个转换管中的每根导线中都只有一根导线通向换向器，这其中只有一根导线返回。所以，格雷很可能是通过他的磁线圈将电荷接收栅格放电到地。插图放大清楚地显示了管中的两个电荷接收栅格，彼此相距约1/4英寸。

它们究竟是如何联系在一起的还不确定。这项专利表明，每个栅极都连接到插头60号组件，从那里有一个连接连到输出电感器。

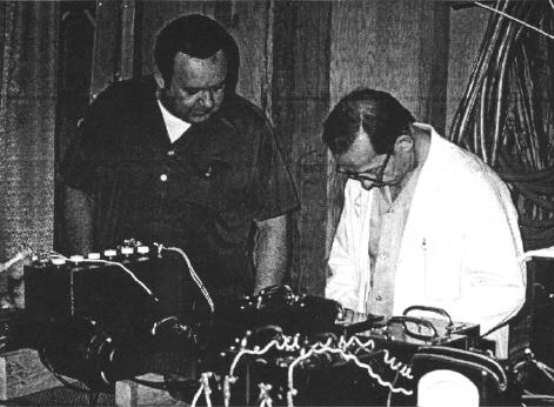

图31 埃德温 ·格雷和弗里茨·楞次 在1973年

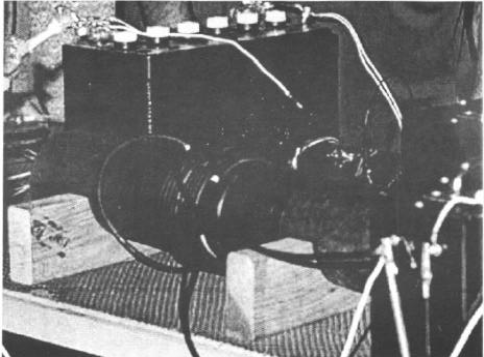

图32格雷的感应负载

图31显示了1973年汤姆·瓦伦丁在埃德·格雷实验室拍摄的另一张未公开的照片，照片中埃德温·格雷和弗里茨·楞次在他们的实验室工作台上。前景部分的布局是用来演示“弹出磁铁”的装置。照片左下部分是一个空心变压器，缠绕在直径4英寸的PVC上，放在一些木块上（图32）。这个电路组件可能是从转换组件开关管得到放电，并将其感应耦合到一个次级绕组。是次级绕组为磁铁供电，这些磁铁的导线串联在一起，使它们彼此飞离。为了产生彼此完全同步的排斥脉冲，格雷让空芯变压器同时为磁铁供电。他在第一阶段使用的是空芯变压器，因为脉冲频率很高。该组件的数字增强特写图像显示，中央绕组为两层，每层10匝，看起来像火花塞导线。

这就是格雷的“感应负载”，这就是他如何利用来自转换组件开关管的电荷接收栅格的能量，使他能够做真正的功。

但支持这种输出概念的最好证据可能是特斯拉的美国专利685958号《利用辐射能的方法》。图33显示了该专利的一个插图。在这里，我们看到板“P”暴露在某种辐射能源下，然后通过变压器的初级绕组放电到地面。所以所有的证据都支持这种输出的想法。

图33 特斯拉的辐射能方法

在这一点上，我们有足够的证据来推测埃德温·格雷的冷电路原理图实际上可能是什么。图34是我制作的一张名为“埃德温·格雷冷电路的可能示意图”的图，前终端与格雷的图完全相同，包括电池40号、多谐振荡器20号、升压变压器22号、全波桥24号、电容器16号、还有保护装置42号、44号和46号。接下来，就像格雷的一样，是电辐射收发机制34号，显示了火花间隙62号、电阻30号，三极管的真空栅极是一个定时器控制电路，能够根据需要产生脉冲序列，脉冲持续时间在10到50微秒之间。

在输出部分，我展示了电辐射收发器的两个栅极34号，它们相互连接。它们轮流连接到空芯变压器的初级侧，该变压器接地。空心变压器的次级侧是为照明和其他中压电器供电的降压装置。电路的这一部分还连接到另一个降压变压器，该变压器的次级侧将被整流以给另一个电容器38号充电。当电流脉冲累积时，这个电容器38号将充电到比蓄电池18号更高的电压，因此将开始给第二块蓄电池充电。

火花过冲机制42号显示为两个独立的高压火花间隙，一个位于初级线上，用于释放被阻塞在初级电路中的任何电辐射放电，另一个用于释放输出电路中的任何多余电压。

提到真空管28，我们首先知道，根据瓦西拉托斯的说法，为了制造出非冲击形式的电，特斯拉说，火花持续时间必须限制在100微秒以下。我们也从查尔芬博士在《新闻真实》文章中的陈述中得知，格雷的供电时间“仅为一毫秒的一小部分”。我建议的脉冲计时，在10到50微秒之间，代表1到5%的毫秒。这当然代表了“一小部分”。其次，真空管#28号也像一个超快二极管，以防止任何反向电流。

图34 格雷冷电电路的可能图解

如前所述，电容器16号通过电辐射收发器向蓄电池正极放电。正常情况下，如果电容器放电，高压正极会放电回到负极。然而，这表明格雷将他的电容器放电回到电池的正极。特斯拉清楚地表明，这不是创造电辐射事件的必要条件，但格雷一定觉得这很重要。这一点的意义目前还不清楚，但肯定与他“分裂正极”的想法有关，这是早期关于他的技术报道中使用的一个行话。显然，这与对电池40号进行“再充电”没有关系。火花间隙处的电压降将返回到蓄电池的能量减少到接近零。所以这不是再充电机制。在所有的可能性中，通过连接到电池的正极，格雷以一种更“正极”的方式来描述电辐射事件。当我说“正极”时，我指的是电阳性。所以，现在我们有了一些关于格雷术语“分裂阳性”的来源有了一些概念，以及它的意义。而且，格雷声称他只使用正极能量。当然，辐射到他的电荷接收栅极的是正的静电电荷。当这种冲动被释放到地面上时，他只利用了电的阳性的一面。因此，格雷所说的一切都是有道理的。

封底图片中的照片证据有力地表明，格雷转换管中的电荷接收栅极是铜的。正如我们之前所说，电辐射效应在某些金属中产生“电子”响应。格雷一定已经知道，如果他拦截到铜上的电辐射事件，他可以在接收栅极上产生电荷。在特斯拉的大型辐射能系统中，他学会了避免使用铜来防止造成电子污染。但在格雷较小的系统中，这正是他所需要的。电辐射能量与铜的相互作用越多，它就越快恢复成一种以相当正常的方式给电池充电的电能。这就是埃德温·格雷生产冷电的方法。

总结一下，格雷的冷电电路是这样运行的：从电池断电开始；他把电压提高到直流电压3000伏，储存在一个非常大的电容器里。然后，他通过一个火花间隙释放脉冲，这个火花隙被真空管修剪，这样脉冲的持续时间不到50微秒。这种断续的脉冲流过电辐射收发器，产生一系列空间分布电压的辐射静电场，由电荷接收栅格接收。一旦电辐射事件停止，这些充电的栅极通过“感应负载”的初级放电到地面。输出恢复系统与放电初级线圈感应耦合，降压运行灯泡和其他中压电器，以及另一个降压变压器为辅助电池充电。通过周期性地来回切换电池，格雷可以让系统无限期地运行，并且仍然产生可观的输出。

在这一点上，只有最后一个错误要指出。在专利文本中，格雷提出了一个关于过剩能量来自哪里的理论。他认为，出现在接收电网上的能量增益是来自低压阳极(电池40号)的电流乘以来自高压阳极(电容器16号)的电压的“等价物”，结合在火花放电中。他说:“因为电弧的持续时间很短，瞬时电压和瞬时电流可能都很高。因此，瞬时峰值被视为在功率也非常高。”这显然不是真的。我尝试了几十种方法，将一个电源的电压和另一个电源的电流结合起来，试图产生一个功率交叉积。没有用的。但是格雷没有这样做的最好证据是他在这两点上。首先，如果可能的话，这种方案将产生正常的热电流。第二，格雷的转换管在火花间隙和电池电源之间有一个电阻器，显然阻碍了无限电流的可用性。所以，格雷对“增益机制”的解释不可能是真的。他把这个放在专利中，要么是因为他自己并不真正理解这个效应，要么是因为他认为这个解释会更容易通过专利审查员。(我个人认为格雷明白如何创造效果，但他不知道如何解释。)

格雷声称他只使用了1%的能量，99%的能量回到了电池中，这实际上是一种毫无意义的尝试，试图用热力学术语来解释这一现象。实际上，他的初级电路中的所有能量都耗尽了。电容器16号向火花间隙放电，在那里能量的99%的工作电势在电压降中损失掉，更不用说放电路径中没有输出“工作装置”来利用脉冲的事实。所以，就普通功的转换而言，100%的输入能量是损失的。不过，它确实有别的作用。它产生一系列单向放电，释放一系列“电辐射”事件，通过实际输出的“工作装置”进行放电，这个功输出比创造它所损失的能量大100倍。

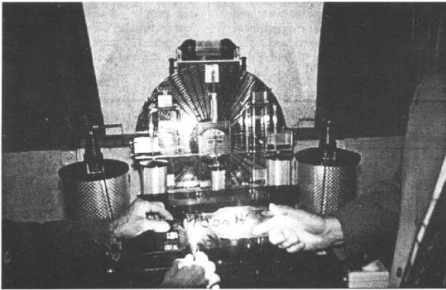

如果在这一点上，对格雷电路的性质仍有怀疑，以下内容可能有助于正确看待这一切。图35显示了神秘的Testatika机器的经典图像，由保罗·鲍曼在瑞士林登的Methernitha社区设计。鲍曼先生声称他通过研究闪电学会了如何制造这种装置。它有一个威姆斯特机器作为高压静电前端，为两个电容器或莱顿罐充电。来自这些电容器的高压进入大罐子的顶部(鲍曼先生从未让任何人看到罐的内部)，然后从底部出来，在火花间隙中相遇。关于这些“大罐子”的构造，人们有着无尽的猜测，从掺铀电容器到晶体和磁铁的奇怪排列。但是，我向你提交，这些“大罐子”是电子辐射收发器，它们和格雷的转换管的设计没什么不同。

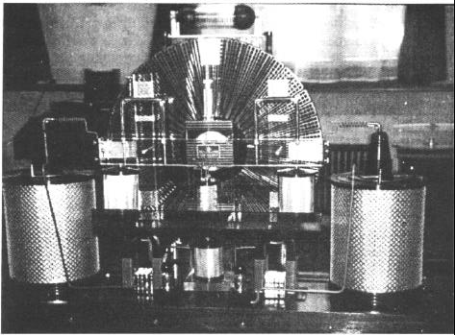

图35 保罗•鲍曼的Testatika机器

图36 Testatika 机器点亮了灯泡

有趣的是，鲍曼先生在火花隙的两边各放了一个罐子，第一个罐子可能产生正的电子辐射事件，第二个罐子产生负的电子辐射事件。你可能还记得，瓦西拉托斯报告说，特斯拉说，根据火花隙的位置，他可以投射电荷，也可以从表面耗尽电荷。这就是一个完全平衡的系统的样子，输出脉冲实际上将电荷从一个电辐射正表面分离到一个电辐射负表面，而不是像格雷的系统那样，只从一个栅极分离到地面。

图36清楚地显示了这个小小的温斯赫斯特机器在创建大的灯光效果方面完全没有问题。这张图片声称的是1000瓦特的光。这里的增益一定接近1000比1，更不用说机器自动转动的事实了。

所有证据都支持这样的结论，即埃德温·格雷的“冷电”电路依靠辐射能运行，是尼古拉·特斯拉博士和托马斯·亨利·莫雷博士开发的设备的“近亲”。这也把它放在一个更大的技术组中，有效地挖掘以太进行可用的工作。这是唯一符合所有证据的解释。

为了更好地理解这些以太技术，研究人员必须只研究那些有助于这些活力传统的教导。我发现最准确最有用的以太模型，是鲁道夫・斯坦纳博士提出的一系列观点。(研究斯坦纳以太模型的最佳原始资料是冈瑟·沃克斯马思博士的《宇宙、地球和人类中的以太形成力》) 在这个模型中，以太有四个主要的八度音阶。这些是光以太、暖以太、化学以太，以及前三者的综合合成，称为生命以太。斯坦纳将电描述为“一种暖以太和光以太的非自然结合”，这里所说的“非自然”只是指，在自然界中找不到。虽然这些术语略有不同，你可以看到这个想法和特斯拉得出的结论之间的相似之处。光以太与自然界中的电压、电容和介电力有关，而暖以太与自然界中的电流、电阻和磁力有关。光以太的纵向射线可以瞬间传播到任何距离，甚至可以传播到星际和星系间的距离。这种介质是冷的，并且对通常所说的电阻不完全敏感。这意味着当这种介质存在时，即使欧姆定律对于精确确定电路行为也是无用的。

然而，更重要的是，这与对所谓的“室温超级导体”的伟大探索有关，寻找电阻最低的导体可能是错误的目标。一个被纯化的光以太流是真正的“室温超导体”。根据特斯拉的说法，这种介质最好由纯碳“传导”，但它也可以“反射”到各种镜面抛光、银金属和透明塑料聚合物上。

电不是一个铁板一块的事件，也绝对不是简单的电子运动。特斯拉证明了电可以被分解暖以太和光以太两部分。当这种情况发生时，光以太以直角加速离开，留下温暖的暖以太，并从环境中带走大量能量。现代研究人员必须明白，热力学定律和麦克斯韦方程不属于以太技术，因此不能定义电科学中可以研究的所有可能的现实。

除了特斯拉、格雷和鲍曼，还有许多其他的发明家也发现了如何利用以太并使其发挥有用的作用。其中包括：1872年的约翰·W·基里、1880年的纳森·B·斯塔布菲尔德，1926年的托马斯·亨利·莫里、20世纪20年代的维克多·朔伊贝格，1940年的威廉·赖克博士，以及过去50年里的几十位其他人。最著名的是特雷弗·康斯特布尔和新西兰的罗伯特·亚当斯博士。

有鉴于此，有充分的证据表明，120多年来，上帝一直试图用以太技术的形式，给这个世界的人类提供低成本、清洁的能源。是时候在精神上觉醒，并优雅地接受这份神圣的礼物。
