这里有一些我在实验用来验证这个理论的一些电路, 给那些喜欢电子和喜欢鼓捣的人们。

电路很简单,一个多谐振荡电路,用来开关一个或两个放大电路。

一个电动机或者其他负载连接到输出晶体管的输出端, 每次晶体管加压,它将被驱动。

输入的电源能够是任意的直流电压,从6v到24v。

两个晶体管产生的方波是与三极管2N5785耦合的,产生开和关的。

这个阶段是轮流的开启2N5885来输出。

一个电动机连接着电源的正极和输出晶体管的输出,电动机在多谐振荡器的频率下工作。

(详细看图3,上一章最后我挂出了图)

---------------------------------------
图3中,请注意,调整电路是很重要的。  脉冲回路和控制回路必须是反相的。

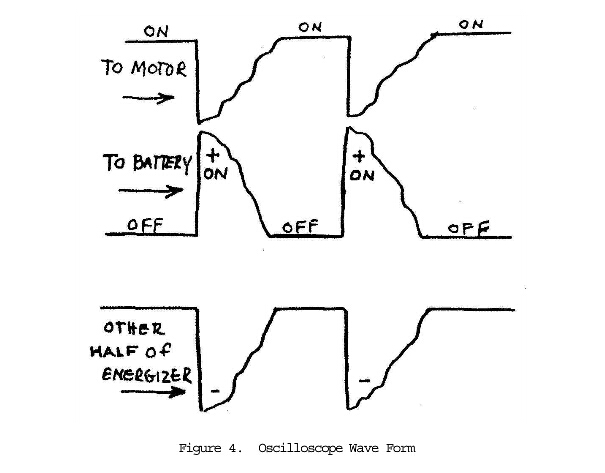

有示波器检查的人可以连接示波器的两个通道,一个接电动机,一个接电池。波形应该象图4一样。


为了研究这个新概念更进一步,我们看下哪些不传统的东西正在发生。

电动机的波形是很传统的,就像这个波形显示的一样。但这个能量发生装置是有点不传统的。

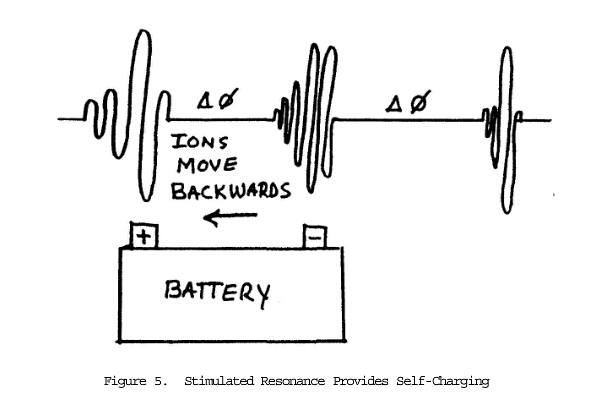

如果我们把波形周期调整的非常短,大概50MHZ,(也就是0.02us)。波形是完全不同的,看图5。

001.jpg 刺激共振下的自充电

当我们看图5时,这个结论很明显,电池在真的在自充电。

电解质中的离子正在被压进一个扭曲的空间和时间关系中,不做功也使电池被压.

振荡的行为已经发生了,在能量发生装置内。  仅仅是我们脉冲的弹射,剩下的由它自己运行。

一旦这个发生,电池里的电解液将沸腾,离子反向赛跑运动,释放出氢气和氧气。

这里我必须严正的警告,脉冲的时间是很重要的。

如果时间太长,电池将自己烧毁。如果脉冲时间过短或者电路没有调整好,电池将不能自充电。

带着这点去思考, 唯一的失败原因是电路没有调到那个合适的点。或者多协振荡器在开的位置不对。

学习这个装置的任何人都能看到,我们用了很少的能量达到那个点,而获得了大量的能量回收。

我们必须记住这点:

如果电池被连到能量发生装置超过了正常的时间,我们必须消耗掉额外的能量,以保持电池是冷的。

这个问题变成是尴尬的额外的能量,而不是缺少。

-------------------------------------------
现在我有一个问题问你,你怎么样处理额外的能量和你从哪里得到它?
