“诺马格”和“迷你诺马格”发电机
磁能的迷你诺马格发电机用名为“磁流”的移动磁流原理来产生电功率。按照磁能，这种发电机能够产生3.5伏、7安的直流（24瓦）的自由电荷，加上足够的功率来自维持。
这种发电机需要通过用外部电动机旋转它到2,100转/分约42秒来启动。此后，在诺马格发电机中建立起能量流，然后可以移除外部电机，并可以使用自由电能输出。
启动程序在六个铜线线圈内产生磁能，铜管支撑这些线圈和缠绕在磁体周围的镀铜钢线。这种充电是在六个线圈连接导线（如上图中所示的22）形成接触并建立它们的交变磁极的同时完成的。42秒的启动时间后，这些线圈连接线中的一个通过开关（上面的24）打开，使工作负载就位。负载（上面的23）可以汲取7安培。当从六个线圈汲取电流时，它建立与转子磁体反应的磁极维持旋转。主轴通过12个永磁体旋转，因为它们吸引并创建了一个释放场。然后，驱动器单元（手动摇把或电机）断开，使得装置继续以负载作为激活驱动力旋转。
制作：
如果您决定尝试构建其中一个设备，我们建议指定的材料：

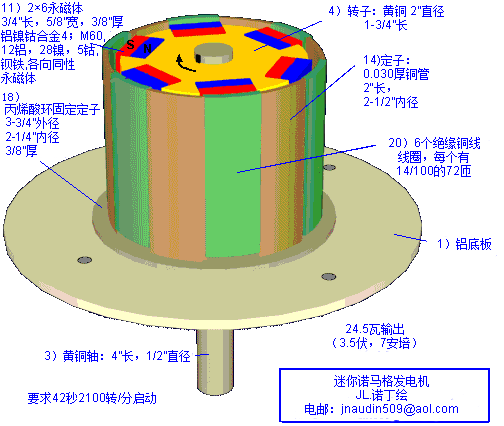

1.铝底板。
2.灌油黄铜套筒轴承，1英寸长，0.5英寸内径。
3.黄铜轴，4英寸长，0.5英寸外径。
4.转子，黄铜1.75英寸长，2英寸直径。

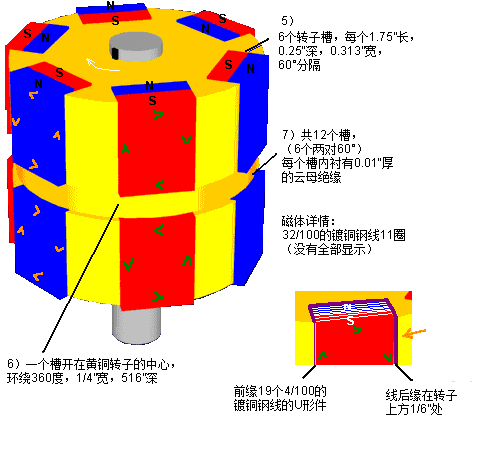

5.六个转子槽，每个1.75英寸长，0.26英寸深，0.72英寸宽。这些槽间隔正好60度。
6.一个槽开在黄铜转子的中心，360环绕，0.25英寸宽，0.313英寸深。
7. 十二个槽（当进行360°切割时从六个槽产生）。每个槽内衬云母绝缘，0.01英寸厚。
8.共有228件U型镀铜钢线，0.04英寸厚。每个槽（上面的7）有这些线的19件配入云母，因此这些线不接触黄铜转子。这些线的前缘与转子的外表面齐平，后缘突出于转子外径上方1/8英寸处。
9.十二个磁体中的每一个都接纳0.032英寸粗的镀铜钢线的完整十一匝。这11匝或“圈”堆积到3/8英寸宽，而所有12个磁体周围都以相同的样式被放置。当放置在弯曲的线（上面的8）中时，它们形成滑（动）配合，造成稳定接触。
10.十二片0.005英寸厚的聚酯薄膜绝缘体插入线芯（上面的9）。
11.十二个永磁体，用聚酯薄膜绝缘，千万不要碰到上面的9)的导线。这些磁铁尺寸为3/4英寸长，5/8英寸宽，3/8英寸厚，且以特殊成分和强度制成，铝镍钴合金（磁钢）4，M-60；12 铝，28 镍，5钴铁，磁场中冷却的各向同性永磁材料，铸件9100 TS标准，450布氏硬度，2.2的峰值能量积。插入转子中时，这12个磁体的外表面不被加工成一个半径，这些磁体的中心通过线圈的中心具有3/32英寸的余隙。边缘——导线被包裹处——离线圈有1/32英寸间隙。这种“改变磁体间隔”不仅为了释放循环，而且还有助于旋转运动（面向线圈的磁体锐边被砂磨成光滑的小半径。）
12.确保磁铁以如图所示极性放置在转子中。
13.十二个磁体线包分为两部分；6个上部和6个下部。这些部分之间没有连接。上6卷和下6卷之间的磁流方向通过“流动方向”实现。缠绕磁铁的线从顶部“北”的一半开始，然后在11圈完成后，线在下部“南”的一半退出。随着这条线然后走到下一个磁体，到达其“北”的一侧的吸引线。从而所有导线得以从南向北的磁体半部或从北向南的磁体半部互连。实际连接应使用带绝缘管的压褶铜夹（不是焊料），以防止接触到转子体。
14.一根0.03英寸粗的铜管（刚性材料），2英寸长×2½英寸内径。
15.六个槽开在14号管的顶部。这些槽为5/8英寸宽，1/32英寸深，间隔60度。
16.六个槽开在14号管的底部。这些槽为5/8英寸宽，5/16英寸深，并与上部15号槽一致。
17.有六个铜管安装点。
18.用丙烯酸环固定14号部件，量得的外径为3.75英寸，内径为2.25英寸，3/8英寸厚，直接螺栓连接到1号部件上。这个环具有0.03英寸宽的槽，开出0.25英寸深，使成六个铜管安装点可以被嵌入（部件17）。
19.塑料绝缘纸，0.002英寸厚，环绕置于14号部件的内部和外部。
20.有六个绝缘的铜导线线圈，每个线圈为0.014粗的导线72匝。每个线圈绕成两层，底层以45匝完全填充5/8英寸宽的槽，而顶层以27匝贯穿5/16英寸的宽度。为确保每个线圈72匝具有精确线长，试样长的导线卷绕然后展开，以用作六个长度的模板。建议的线圈绕制方法是用一节填充一个小线轴，然后通过把铜管固定在下部的延伸部分处，然后从图2中的正极线开始，并暂时固定该线到管的外表面。
21.接下来，将预先测量的线轴放置在管内，向下包绕并绕着外面顺时针推进，直到以45匝填满5/8英寸的槽。然后，将这根线返回越过到线圈顶部为15/32英寸，然后再沿同一方向顺时针方向向前绕制，使第二层以27匝贯穿5/16英寸放置。这种方法应使第二层完全在第一层之上居中。绕制这个线圈后，重复该过程，用另一节预量得的导线填充小线轴。一个非常重要的磁响应发生作用，因为所有六个线圈都有以这种方式间隔开的第二层。

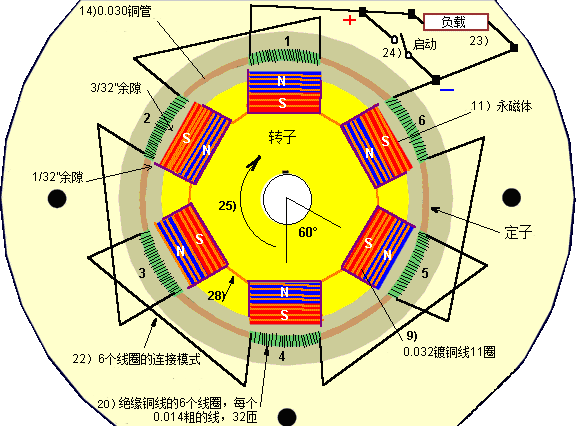

22.上面的22款显示了六个线圈的连接模式。当设备在以2100转/分的42秒启动（手动曲柄）期被驱动时，所有六个跨接线必须在一起，这意味着正极线通过起动开关连接到负极线。42秒后，负载加到电路上，启动开关打开。要仔细检查线圈之间的连接，注意1号线圈的末端线到达2号线圈的末端线，即顶层到顶层。这个模式于是以线圈2（底层）的起始端到达线圈3（也是底层）的起始端。当具有线圈的铜管放置在转子周围时，所有磁体到所有线圈的距离必须相同。如果测量出不同，丙烯酸保持形状可以用螺栓固定到铝底座，向上突起，并从而推动铜管以所需方向维持所述间隔。
23.接线到负载。
24.接线到启动开关。
25.俯视时，旋转方向为顺时针方向。
26.丙烯酸圆顶保护元件。
27.透明丙烯酸涂层固化转子。不要用标准的电机清漆。预热转子，然后把它浸入加热的液态丙烯酸中。移离浸浆槽后，用手转动到丙烯酸硬化，然后平衡转子。对于平衡工序，需要增加黄铜重量，或通过在转子重的一侧钻眼来去除黄铜。
28.所有连接套上绝缘管。
29.轴的启动和速度测试（如果需要）。
这个发电机被纳入到本章的原因是因为结构相当复杂。此外，设计已经有几年了，除了诺丁，我不知道还有谁建造或运行了这些设备。
