第十二章：基础电子学
磁测量
用永磁做实验的人可以用显示磁场强度的仪器。专业制造的设备来做这个，其质量往往超出一般实验人的平均购买力，他们已经把他的金钱花在他的原型材料上了。这里有一个简单而廉价的电路设计，由四个AA干电池供电，并利用了一个霍尔效应半导体作为传感器：

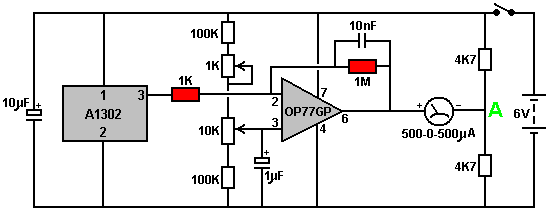

这个设计用OP77GP运算放大器芯片来提高一种霍尔效应器件的A1302芯片的输出信号。直流连接运算放大器的增益由电路图中阴影所示的1K和1M固定电阻的比率设置，增益为1,000。
该电路运行容易。6伏电池对10微法电容器充电，有助于消除由电路变化电流消耗引起的补给线的任何波动。当霍尔效应器件不靠近任何磁铁时，10K可变电阻器用于将输出仪表显示设置为零。1K可变电阻器用于使微调调节更容易。
当A1302芯片遇到磁场时，其输出引脚3上的电压发生改变。这种变化由OP77GP放大器放大了一千倍。其引脚6上的输出连接到显示仪表的一侧，而仪表的另一侧连接到点“A”。 点“A”上的电压约为电池电压的一半。如果两个4.7K电阻器具有完全相同的值，它将恰好是电压的一半。 这是相当不可能的，因为存在制造公差，通常约为电阻器的标称值的10％左右。点“A”上的电压精确值由OP77GP调谐匹配，因此仪表读数为零，直到遇到磁场。当这种情况发生时，仪表偏转与磁场的强度成正比。
第十二章：基础电子学
磁测量
用永磁做实验的人可以用显示磁场强度的仪器。专业制造的设备来做这个，其质量往往超出一般实验人的平均购买力，他们已经把他的金钱花在他的原型材料上了。这里有一个简单而廉价的电路设计，由四个AA干电池供电，并利用了一个霍尔效应半导体作为传感器：
这个设计用OP77GP运算放大器芯片来提高一种霍尔效应器件的A1302芯片的输出信号。直流连接运算放大器的增益由电路图中阴影所示的1K和1M固定电阻的比率设置，增益为1,000。
该电路运行容易。6伏电池对10微法电容器充电，有助于消除由电路变化电流消耗引起的补给线的任何波动。当霍尔效应器件不靠近任何磁铁时，10K可变电阻器用于将输出仪表显示设置为零。1K可变电阻器用于使微调调节更容易。
当A1302芯片遇到磁场时，其输出引脚3上的电压发生改变。这种变化由OP77GP放大器放大了一千倍。其引脚6上的输出连接到显示仪表的一侧，而仪表的另一侧连接到点“A”。 点“A”上的电压约为电池电压的一半。如果两个4.7K电阻器具有完全相同的值，它将恰好是电压的一半。 这是相当不可能的，因为存在制造公差，通常约为电阻器的标称值的10％左右。点“A”上的电压精确值由OP77GP调谐匹配，因此仪表读数为零，直到遇到磁场。当这种情况发生时，仪表偏转与磁场的强度成正比。
