第十二章：基础电子学
电源

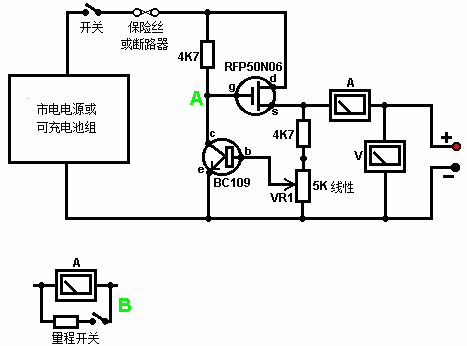

如果你愿意，你可以构建一个非常方便的开发测试台供电系统。其优点是你可以把它做成最方便自己使用的样式。您还可以做超敏防护，以及做额外电路——如晶体管测试仪和电阻替换盒，以做成一个综合测试台。你可能会使用这样的电路：
这里，电源由可充电镍镉电池组——或也许，带稳压的市电单元供应。由于在所有的实际电路里，电路中接下来是总是一个导通/关闭开关，以便出现任何问题时，可以立即断开电源。接着，一如既往，是保险丝或断路器，这样在问题严重时，它可以比你反应更快地断开电路。如果你愿意，你可以在这个位置建造你自己的超精确可调断路器。
两个晶体管和三个电阻组成一个可调的、稳定的输出。场效应晶体管具有高输出功率处理的能力，而输入功率要求极低，所以可以有效地控制输出电压。电阻“VR1”用4K7电阻填补，只是为了降低可变电阻两端上的电压。调节VR1控制输出电压。如果增加电流消耗并略微拉低输出电压，则BC109晶体管基极上的电压被降低。这开始了把晶体管转向关闭，提高点“A”的电压，反过来，又提高了输出电压——与负载引起的变化相反。
输出受到监测，首先由一台大的毫安表显示电流消耗，其次，在毫安表的输出侧上，一个伏特计。这使得对原型的电源有一个非常密切的监测——尤其是如果把毫安表并列置于原型旁边。 你可以把这种电路建在一个扁而宽的盒子里，在毫安表旁边提供一个工作面。
上图中的点“B”，是一种通过在毫安表两端放置一个“采样”电阻改变电流范围的方法。当开关闭合时，一些电流通过电阻而一些则流过毫安表。这个电阻有一个非常低的值，所以最好你自己做。例如说，我们要把表的量程加倍。把开关焊接在仪表两端，而给电阻的是用一段漆包铜线绕在一个小线圈架上。输出上放一个负载，使仪表显示出一个满量程的偏转。闭合开关。是否显示的电流恰好是它实际的的一半，如果不是，关闭开关，移除一些导线去降低读数，或增加一些导线提高读数，然后反复测试，直到电流显示正好是一半。采样电阻的值越低，流过它的电流越大，而流过仪表的越少，于是得到一个较低的读数。
请注意：电流被递送到您的测试电路时有一个保险丝或断路器是非常重要的。构建原型中的任何错误都会导致从电源消耗很大的电流，而这是很危险的。记住，你是看不到电流的。即便你对正被传递的电流有一个仪表，您可能不会注意到读数已经很高。险情的第一个迹象可能是烟！您可以轻而易举地烧毁你正在建造的电路——如果你没有一个安全开关的话，所以，用一个保险丝或其它装置限制电流——约为你所期望的电路消耗的两倍。
那么，这一切之后，你真正需要的是什么设备？你需要一个小烙铁和多芯焊料、一把长鼻子钳和一台万用表。另一件东西是某种用来在焊接前裁切导线并移除绝缘的工具。这个就因人而异了。有人喜欢定制工具，有人用一把刀，我本人用一把直的指甲剪。选择你感觉舒适的就好。
并非完全是一个庞大的基本设备阵列。提到的其它项目也绝对不是必不可少的，所以我建议你从保持简单开始，而且用最少的传动装置。
如果您不熟悉电子产品，我建议你找一份英国电子品牌Maplin目录的副本，要么从他们的门店，要么通过网站 http://www.maplin.co.uk。认真地浏览一遍，因为它会告诉你哪些元件有货，价格多少，以及通常用在什么地方。几乎所有半导体的规格都能在这里以Adobe Acrobat文档形式免费找到：。
最后，由于这不重要，目前为止展示的电路均标示电流是从电池的+流向-端的。电压是由伏打（Volta）发现的，但他无法了解电流以什么方式流动，所以他只有猜测。他正确的机会是50对50，但他并不幸运，得到的是错误的答案。电流实际上是一个电子流，而它们是从电池的负极流到电池的正极的。可是，这有什么关系？几乎没人在乎，因为它在任何电路上都没有实际效果。
一些有用的网站:
元件 http//:www.users.zetnet.co.uk/esr
元件 http//:www.maplin.co.uk
半导体规格 http//:www.alldatasheet.co.kr
半导体规格 http//:www.cricklewoodelectronics.com
元件 http//:www.greenweld.co.uk
第十二章：基础电子学
电源
如果你愿意，你可以构建一个非常方便的开发测试台供电系统。其优点是你可以把它做成最方便自己使用的样式。您还可以做超敏防护，以及做额外电路——如晶体管测试仪和电阻替换盒，以做成一个综合测试台。你可能会使用这样的电路：
这里，电源由可充电镍镉电池组——或也许，带稳压的市电单元供应。由于在所有的实际电路里，电路中接下来是总是一个导通/关闭开关，以便出现任何问题时，可以立即断开电源。接着，一如既往，是保险丝或断路器，这样在问题严重时，它可以比你反应更快地断开电路。如果你愿意，你可以在这个位置建造你自己的超精确可调断路器。
两个晶体管和三个电阻组成一个可调的、稳定的输出。场效应晶体管具有高输出功率处理的能力，而输入功率要求极低，所以可以有效地控制输出电压。电阻“VR1”用4K7电阻填补，只是为了降低可变电阻两端上的电压。调节VR1控制输出电压。如果增加电流消耗并略微拉低输出电压，则BC109晶体管基极上的电压被降低。这开始了把晶体管转向关闭，提高点“A”的电压，反过来，又提高了输出电压——与负载引起的变化相反。
输出受到监测，首先由一台大的毫安表显示电流消耗，其次，在毫安表的输出侧上，一个伏特计。这使得对原型的电源有一个非常密切的监测——尤其是如果把毫安表并列置于原型旁边。 你可以把这种电路建在一个扁而宽的盒子里，在毫安表旁边提供一个工作面。
上图中的点“B”，是一种通过在毫安表两端放置一个“采样”电阻改变电流范围的方法。当开关闭合时，一些电流通过电阻而一些则流过毫安表。这个电阻有一个非常低的值，所以最好你自己做。例如说，我们要把表的量程加倍。把开关焊接在仪表两端，而给电阻的是用一段漆包铜线绕在一个小线圈架上。输出上放一个负载，使仪表显示出一个满量程的偏转。闭合开关。是否显示的电流恰好是它实际的的一半，如果不是，关闭开关，移除一些导线去降低读数，或增加一些导线提高读数，然后反复测试，直到电流显示正好是一半。采样电阻的值越低，流过它的电流越大，而流过仪表的越少，于是得到一个较低的读数。
请注意：电流被递送到您的测试电路时有一个保险丝或断路器是非常重要的。构建原型中的任何错误都会导致从电源消耗很大的电流，而这是很危险的。记住，你是看不到电流的。即便你对正被传递的电流有一个仪表，您可能不会注意到读数已经很高。险情的第一个迹象可能是烟！您可以轻而易举地烧毁你正在建造的电路——如果你没有一个安全开关的话，所以，用一个保险丝或其它装置限制电流——约为你所期望的电路消耗的两倍。
那么，这一切之后，你真正需要的是什么设备？你需要一个小烙铁和多芯焊料、一把长鼻子钳和一台万用表。另一件东西是某种用来在焊接前裁切导线并移除绝缘的工具。这个就因人而异了。有人喜欢定制工具，有人用一把刀，我本人用一把直的指甲剪。选择你感觉舒适的就好。
并非完全是一个庞大的基本设备阵列。提到的其它项目也绝对不是必不可少的，所以我建议你从保持简单开始，而且用最少的传动装置。
如果您不熟悉电子产品，我建议你找一份英国电子品牌Maplin目录的副本，要么从他们的门店，要么通过网站 http://www.maplin.co.uk。认真地浏览一遍，因为它会告诉你哪些元件有货，价格多少，以及通常用在什么地方。几乎所有半导体的规格都能在这里以Adobe Acrobat文档形式免费找到：。
最后，由于这不重要，目前为止展示的电路均标示电流是从电池的+流向-端的。电压是由伏打（Volta）发现的，但他无法了解电流以什么方式流动，所以他只有猜测。他正确的机会是50对50，但他并不幸运，得到的是错误的答案。电流实际上是一个电子流，而它们是从电池的负极流到电池的正极的。可是，这有什么关系？几乎没人在乎，因为它在任何电路上都没有实际效果。
一些有用的网站:
元件 http//:www.users.zetnet.co.uk/esr
元件 http//:www.maplin.co.uk
半导体规格 http//:www.alldatasheet.co.kr
半导体规格 http//:www.cricklewoodelectronics.com
元件 http//:www.greenweld.co.uk
