第十二章：基础电子学
电容器
我们避免详细提及的电容器，因为迄今为止对于所涵盖的电路的理解尚不是必须的。电容器有多种大小、类型和品牌。其大小用“法拉”表示，但由于法拉是一个非常大的单位，你不太可能遇到一个标记大于微法拉的电容器——这是一法拉的百万分之一。微法的符号是mu-F，这里的“mu”是希腊字母表的字母。对于正常的文本产品，这可有点烦，因为希腊字母在你的一般字体中是不会出现的。有些电路图放弃了“mu”，而只是把它写作“uF”，看起来mu-F有点像印错了——mu的下标没有打印出来。
不管怎么说，你可能会碰到的极大电容器从5000微法也许到高达20000微法的范围。大型电容器的范围从10微法到5000微法。中等大小的电容器从0.1微法到大约5微法，而小型电容器是那些低于0.1微法的。
1000纳法（“nF”）= 1微法。
1000皮法（“pF”）= 1纳法
所以：
0.01微法可写作10nF
0.1微法可写作100nF
0.1nF可写作100pF
大于1微法的电容器往往被“极化”。换言之，电容器有一个“+”的连接器和一个“-”的连接器，而你从哪个方向连接它都无关紧要。较大的电容器都有一个额定电压，而不应高于这个电压——因为会损害电容器，并可能甚至完全被损毁。电容器可以加在一起，但出人意料的是，它们的添加方式与电阻器是相反的：

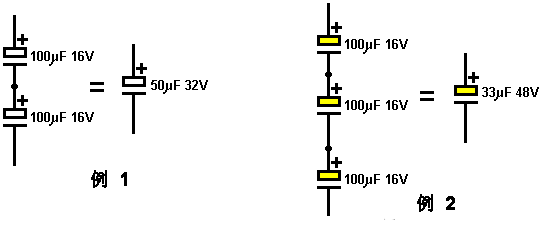

如果两个电容器串联连接，如上面例1所示，总体电容量降低，而额定电压增加。电容量的减少是通过：
例1中，那么，1/总电容 = 1/100 + 1/100 或 1/CT = 2/100 或 1/CT = 1/50，所以总电容从100微法降低到50微法。像这样接线电容器的优点在于额定电压现在已经增加到32伏（电容器的每一端为16伏）。
例2中，总电容已减少到100微法的三分之一，但额定电压增加了三倍。

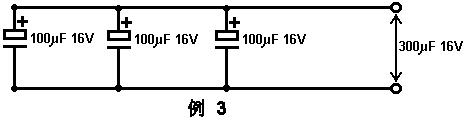

例3中，电容器并联连接。额定电压不变，但总电容现在是三个电容器的总和，即300微法。
电容器不必具有相似的值，范例中这样显示仅仅是让计算更容易，而使你不至于从电容器在一起的相互作用的方式分心。

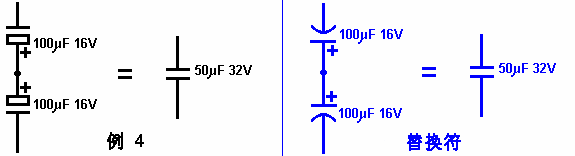

偶尔，电路需要一个未极化的大型电容器。这可以通过将两个极化了的电容背靠背提供，如下示：
当电容器连接成这种方式时，电容对的哪一端连接电路的正极保暖和连接负极侧都不要紧。

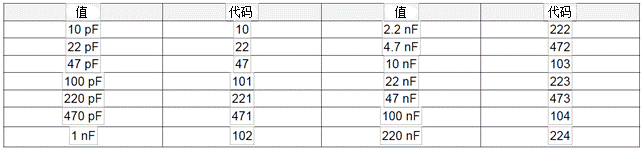

大电容器通常在电容器的外面印上它们的电容和电压，但小型电容器通常太小而无法这样做。所以，一种很像用于电阻身份确认的代码也用于小型电容器。对于高于100皮法的电容器，代码是一个2位数的代码，而对于更高的值，代码是一个3位数代码，其前两位是电容器的皮法值，而第三位是跟在两位数后面的零的个数。一千皮法（pF）为一纳法（nF），而一千纳法为一微法。这些都是一些常见的值：
是时候给一个严重警告了：高电压是极其、极其危险的。在对它们非常熟悉之前，不要漫不经心地对待它们。高电压会杀了你。电容器能够积累高电压，而一些好的品牌可以保存电荷数天。
尤其是，不要尝试在一台电视机内部、或从中取出的部件去做调节。一台黑白电视机在所用的磁线圈上以18000伏在管子上产生运动图像。在机子内的一个电容器很可能在它的最后一次使用后三天还有电压。不要在电视机里瞎碰，它能瞬间灭了你，或者如果你实在不走运，它会害你一生。彩色电视机用27000伏去运行它里面的线圈，如果你碰它，它会在毫秒间炸了你。
另外，如果你不实实在在去触碰它，请不要以为你就是安全的；27000伏电压可以跳过间隙到你的手上。如果您试着用木柄的金属螺丝刀给电视机的电容器放电，在你这样做之前，请确保您的医疗保险是最新的。您会通过螺丝刀手柄接收到巨大的电击。
达至24伏的电压应该是相当安全的。不过，即使电池驱动的电路是低电压，某些电路还是会产生非常高的电压。一个标准的现成逆变器电路由一个12伏电池产生240伏的交流电。仅仅由于电池只有12伏，并不意味着电路没有危险。有电感器的电路可以产生高电压，尤其是如果它们有着大型电容器。产生火花在你的汽车发动机的电压是非常高的，而它就来自12伏汽车电池。现在你对此已经有了足够的了解了，所以要当心！
第十二章：基础电子学
电容器
我们避免详细提及的电容器，因为迄今为止对于所涵盖的电路的理解尚不是必须的。电容器有多种大小、类型和品牌。其大小用“法拉”表示，但由于法拉是一个非常大的单位，你不太可能遇到一个标记大于微法拉的电容器——这是一法拉的百万分之一。微法的符号是mu-F，这里的“mu”是希腊字母表的字母。对于正常的文本产品，这可有点烦，因为希腊字母在你的一般字体中是不会出现的。有些电路图放弃了“mu”，而只是把它写作“uF”，看起来mu-F有点像印错了——mu的下标没有打印出来。
不管怎么说，你可能会碰到的极大电容器从5000微法也许到高达20000微法的范围。大型电容器的范围从10微法到5000微法。中等大小的电容器从0.1微法到大约5微法，而小型电容器是那些低于0.1微法的。
1000纳法（“nF”）= 1微法。
1000皮法（“pF”）= 1纳法
所以：
0.01微法可写作10nF
0.1微法可写作100nF
0.1nF可写作100pF
大于1微法的电容器往往被“极化”。换言之，电容器有一个“+”的连接器和一个“-”的连接器，而你从哪个方向连接它都无关紧要。较大的电容器都有一个额定电压，而不应高于这个电压——因为会损害电容器，并可能甚至完全被损毁。电容器可以加在一起，但出人意料的是，它们的添加方式与电阻器是相反的：
如果两个电容器串联连接，如上面例1所示，总体电容量降低，而额定电压增加。电容量的减少是通过：
1/Ct = 1/C1 + 1/C2 + 1/C3 + .....
例1中，那么，1/总电容 = 1/100 + 1/100 或 1/CT = 2/100 或 1/CT = 1/50，所以总电容从100微法降低到50微法。像这样接线电容器的优点在于额定电压现在已经增加到32伏（电容器的每一端为16伏）。
例2中，总电容已减少到100微法的三分之一，但额定电压增加了三倍。
例3中，电容器并联连接。额定电压不变，但总电容现在是三个电容器的总和，即300微法。
电容器不必具有相似的值，范例中这样显示仅仅是让计算更容易，而使你不至于从电容器在一起的相互作用的方式分心。
偶尔，电路需要一个未极化的大型电容器。这可以通过将两个极化了的电容背靠背提供，如下示：
当电容器连接成这种方式时，电容对的哪一端连接电路的正极保暖和连接负极侧都不要紧。
大电容器通常在电容器的外面印上它们的电容和电压，但小型电容器通常太小而无法这样做。所以，一种很像用于电阻身份确认的代码也用于小型电容器。对于高于100皮法的电容器，代码是一个2位数的代码，而对于更高的值，代码是一个3位数代码，其前两位是电容器的皮法值，而第三位是跟在两位数后面的零的个数。一千皮法（pF）为一纳法（nF），而一千纳法为一微法。这些都是一些常见的值：
是时候给一个严重警告了：高电压是极其、极其危险的。在对它们非常熟悉之前，不要漫不经心地对待它们。高电压会杀了你。电容器能够积累高电压，而一些好的品牌可以保存电荷数天。
尤其是，不要尝试在一台电视机内部、或从中取出的部件去做调节。一台黑白电视机在所用的磁线圈上以18000伏在管子上产生运动图像。在机子内的一个电容器很可能在它的最后一次使用后三天还有电压。不要在电视机里瞎碰，它能瞬间灭了你，或者如果你实在不走运，它会害你一生。彩色电视机用27000伏去运行它里面的线圈，如果你碰它，它会在毫秒间炸了你。
另外，如果你不实实在在去触碰它，请不要以为你就是安全的；27000伏电压可以跳过间隙到你的手上。如果您试着用木柄的金属螺丝刀给电视机的电容器放电，在你这样做之前，请确保您的医疗保险是最新的。您会通过螺丝刀手柄接收到巨大的电击。
达至24伏的电压应该是相当安全的。不过，即使电池驱动的电路是低电压，某些电路还是会产生非常高的电压。一个标准的现成逆变器电路由一个12伏电池产生240伏的交流电。仅仅由于电池只有12伏，并不意味着电路没有危险。有电感器的电路可以产生高电压，尤其是如果它们有着大型电容器。产生火花在你的汽车发动机的电压是非常高的，而它就来自12伏汽车电池。现在你对此已经有了足够的了解了，所以要当心！
