作为放大器的与非门

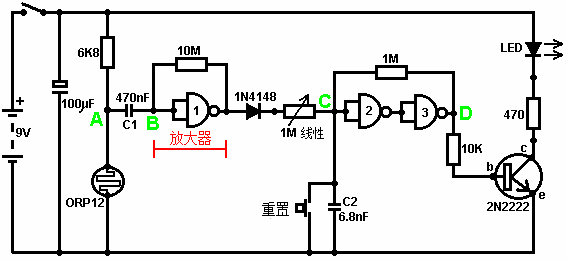

门控还可作为放大器使用——虽然它们并没有打算用于这种方式，而且有好得多的集成电路可以用来建立放大器。下面的电路显示了如何可以做到这一点：
亮度级突然改变时，这个电路运行。以前的亮度级开关电路被设计成亮度在一些特定级别的增加或减少。这是一种阴影检测电路，可以用来侦测灯下有人走过走廊或某些类似的情形。
点“A”的电压电平占用一定的值取决于光照度。我们对这个电压电平并不特别感兴趣，是因为它被下面的电路通过电容器“C1”阻断了。点“B”得不到电压脉冲，除非点“A”有一个突然改变的电压，即，亮度级的一个突然改变到达光敏电阻ORP12。
第一个门放大这种脉冲大约有五十倍。门被有效地滥用，并被迫通过10M电阻器连接其输出到其输入作为一个放大器来运行。在切换导通上，门1的输出试图走低。当它的电压下降时，它开始通过电阻把它自己的输入降下来。把输入上的电压推低，开始提高输出电压，这又开始提高输入电压，它又开始降低输出电压，它……结果是输入和输出占去一些中间电压（这是芯片设计师无意而为之的）。这种中间电压电平容易被外部脉冲扰乱——比如ORP12通过电容“C1”产生的脉冲。这种脉冲到达时，脉冲的放大版本导致在门1的输出上一个电压波动。
这种电压变化通过二极管和可变电阻传递给门2的输入。门2和3被连接在一起，作为一个临时的施密特触发器，在点“D”的那个输出电压中通过一个高值电阻被反馈给点“C”。这有助于使其状态变化更加迅速和决断。这两个门用来传递状态的完全变化给输出级晶体管。调整可变电阻，以使门2正要改变状态，并很容易被放大器门1的脉冲触发。输出显示为一个LED，但也可以是你选择的任何其它东西。它可以是一个继电器，用于打开某些电气装置；一个螺线管用于打开一扇门；的接通的，一个计数器来跟踪人们使用通道次数；等等，等等。请注意，这类电路的集成电路选择，一个运算放大器芯片（这将在稍后描述）要好得多。显示在这里的门放大器仅说明门可以利用的另一种方式。
点“A”的电压电平占用一定的值取决于光照度。我们对这个电压电平并不特别感兴趣，是因为它被下面的电路通过电容器“C1”阻断了。点“B”得不到电压脉冲，除非点“A”有一个突然改变的电压，即，亮度级的一个突然改变到达光敏电阻ORP12。
第一个门放大这种脉冲大约有五十倍。门被有效地滥用，并被迫通过10M电阻器连接其输出到其输入作为一个放大器来运行。在切换导通上，门1的输出试图走低。当它的电压下降时，它开始通过电阻把它自己的输入降下来。把输入上的电压推低，开始提高输出电压，这又开始提高输入电压，它又开始降低输出电压，它……结果是输入和输出占去一些中间电压（这是芯片设计师无意而为之的）。这种中间电压电平容易被外部脉冲扰乱——比如ORP12通过电容“C1”产生的脉冲。这种脉冲到达时，脉冲的放大版本导致在门1的输出上一个电压波动。
这种电压变化通过二极管和可变电阻传递给门2的输入。门2和3被连接在一起，作为一个临时的施密特触发器，在点“D”的那个输出电压中通过一个高值电阻被反馈给点“C”。这有助于使其状态变化更加迅速和决断。这两个门用来传递状态的完全变化给输出级晶体管。调整可变电阻，以使门2正要改变状态，并很容易被放大器门1的脉冲触发。输出显示为一个LED，但也可以是你选择的任何其它东西。它可以是一个继电器，用于打开某些电气装置；一个螺线管用于打开一扇门；的接通的，一个计数器来跟踪人们使用通道次数；等等，等等。请注意，这类电路的集成电路选择，一个运算放大器芯片（这将在稍后描述）要好得多。显示在这里的门放大器仅说明门可以利用的另一种方式。
