十二章：基础电子学
“与非”闩锁

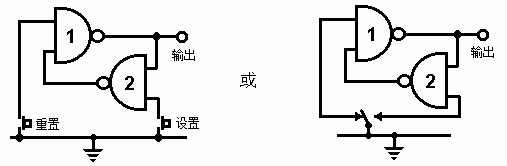

这里，机械开关由“闩锁”缓冲。操作“设置”开关时，输出变低。门“1”的未连接的输入的表现就好像其上有一个高电压（由于与非门电路的建成方式）。另一个输入由门“2”的输出保持在低电平。这把门“1”的输出推高，它反过来又保持门“2”的输出低。这是第一个稳定态。
当操作“设置”开关时，门“2”的输出被驱高。现在，门“1”的两个输入均为高，这导致它的输出变低。反过来，驱使门“2”的一个输入走低，它保持门“2”的输出高。这是第二个稳定态。
总结：按动“设置”开关多次，使输出变低，一次且仅一次。输出保持低位，直到“重置”开关操作一次、两次或多次，在这个点上输出会走高并保持。
这种电路只用一个便宜的与非门芯片的一半来创建一个双稳态多谐振荡器，它实际上是非常小和非常轻的。
十二章：基础电子学
“与非”闩锁
这里，机械开关由“闩锁”缓冲。操作“设置”开关时，输出变低。门“1”的未连接的输入的表现就好像其上有一个高电压（由于与非门电路的建成方式）。另一个输入由门“2”的输出保持在低电平。这把门“1”的输出推高，它反过来又保持门“2”的输出低。这是第一个稳定态。
当操作“设置”开关时，门“2”的输出被驱高。现在，门“1”的两个输入均为高，这导致它的输出变低。反过来，驱使门“2”的一个输入走低，它保持门“2”的输出高。这是第二个稳定态。
总结：按动“设置”开关多次，使输出变低，一次且仅一次。输出保持低位，直到“重置”开关操作一次、两次或多次，在这个点上输出会走高并保持。
这种电路只用一个便宜的与非门芯片的一半来创建一个双稳态多谐振荡器，它实际上是非常小和非常轻的。
