第十二章：基础电子学
交流电
电池提供恒定电压。这被称为直流或 “DC”电源。当电路连接电池，正轨始终为正而负轨始终为负。

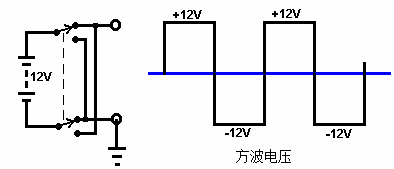

如下所示，如果你通过双刀转换开关把电池连接到一个电路：
当操作转换开关时，电池实际上被翻转或倒置。这种电路被称为“逆变器”，因为它重复反转电源电压。如果开关在一个定时的、快速的基础上操作时，输出电压的曲线图所右边所示。这是一个“方波”电压，并在电子设备中广泛使用。这就是所谓的交流电，或简称“AC”。闸流管和三端双向可控硅可以方便地用于这种类型的电源电压。市电电压也是交流电，但相当不同：

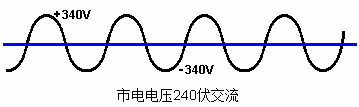

市电电压以正弦波的形式连续变化。在英国，市电电压被描述为“240伏交流电”，而其周期是每秒上下50次，即，在一秒钟里50个正峰和50个负峰。合理假定每个电压的峰值将是240伏，但实际并非如此。即使电源被描述为240伏，其峰值要比那大2倍的平方根，即，339.4伏。其实供电电压并不特别准确，因此所有用于市电的设备应额定为360伏。在美国，在电源电压为110伏交流电，它的周期为每秒60次，峰值在正负155伏。稍后，你会看到一个或多个二极管是怎样在一个以“电源适配器”销售的设备里可以用来将交流转换为直流的，其目的是让电池运行由当地市电电源运行的设备。
第十二章：基础电子学
交流电
电池提供恒定电压。这被称为直流或 “DC”电源。当电路连接电池，正轨始终为正而负轨始终为负。
如下所示，如果你通过双刀转换开关把电池连接到一个电路：
当操作转换开关时，电池实际上被翻转或倒置。这种电路被称为“逆变器”，因为它重复反转电源电压。如果开关在一个定时的、快速的基础上操作时，输出电压的曲线图所右边所示。这是一个“方波”电压，并在电子设备中广泛使用。这就是所谓的交流电，或简称“AC”。闸流管和三端双向可控硅可以方便地用于这种类型的电源电压。市电电压也是交流电，但相当不同：
市电电压以正弦波的形式连续变化。在英国，市电电压被描述为“240伏交流电”，而其周期是每秒上下50次，即，在一秒钟里50个正峰和50个负峰。合理假定每个电压的峰值将是240伏，但实际并非如此。即使电源被描述为240伏，其峰值要比那大2倍的平方根，即，339.4伏。其实供电电压并不特别准确，因此所有用于市电的设备应额定为360伏。在美国，在电源电压为110伏交流电，它的周期为每秒60次，峰值在正负155伏。稍后，你会看到一个或多个二极管是怎样在一个以“电源适配器”销售的设备里可以用来将交流转换为直流的，其目的是让电池运行由当地市电电源运行的设备。
