第十二章：基础电子学
直流电路

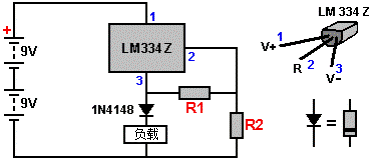

一般推荐的方法去配置一个直流流经一些负载，或另一种是用一个集成电路设计来做这个工作。配置一般是这样的：
这里，电阻R1控制有多少电流将在电路中流动，而电阻R2需要在阻值比R1高十倍。一个障碍是当稳定电流通过负载时，LM334Z下降约4伏。这是一个很大的电压牺牲。另一种配置是：
以这个电路，两个如1N4007这样的普通二极管，用来给出一个稳定的电压——由于电流流经它们，由电阻R1供给。每个二极管两端有一个电压降，大体等于在晶体管TR1的基极/发射极结两端上的电压降。这意味着，电阻R2两端将有大约与二极管中的一个相同的电压。我的经验是，如果电池电压随时间的推移而变化，二极管两端的电压降影响不大。选择电阻器R2的值，得到流经负载所需的电流。自动调节晶体管集电极/发射极连接点两端的电压降，以保持通过负载的电流在恒定的所需值上。
第十二章：基础电子学
直流电路
一般推荐的方法去配置一个直流流经一些负载，或另一种是用一个集成电路设计来做这个工作。配置一般是这样的：
这里，电阻R1控制有多少电流将在电路中流动，而电阻R2需要在阻值比R1高十倍。一个障碍是当稳定电流通过负载时，LM334Z下降约4伏。这是一个很大的电压牺牲。另一种配置是：
以这个电路，两个如1N4007这样的普通二极管，用来给出一个稳定的电压——由于电流流经它们，由电阻R1供给。每个二极管两端有一个电压降，大体等于在晶体管TR1的基极/发射极结两端上的电压降。这意味着，电阻R2两端将有大约与二极管中的一个相同的电压。我的经验是，如果电池电压随时间的推移而变化，二极管两端的电压降影响不大。选择电阻器R2的值，得到流经负载所需的电流。自动调节晶体管集电极/发射极连接点两端的电压降，以保持通过负载的电流在恒定的所需值上。
