第九章：无源系统
彼得•格兰迪克斯的专利
其他人也对金字塔和锥形做了调查，而他们证实了这一类的形状的确存在相当大的效应。彼得•格兰迪克斯（ Peter Grandics）已因从一个金字塔形状收集电能而被授予6,974,110号美国专利。他施加高压，以及不施加任何电压来测试系统，并发现两种情况下都能拾取电能。下面是他的专利的一部分的摘要：
发明摘要
本发明描述的是通过围绕金字塔缠绕线圈而将直流静电场的能量转化为交变电流的一种简单技术。由此产生的交流电流可以整流，并用于实际目的。金字塔形的电容器也可用于以逆模式运行产生推进力。
据此，本发明的实施之一是转换直流静电能为可用电能的一个方法，这个方法包括以下步骤：
(1) 提供一个金字塔形的电容器；
(2) 把一个绝缘的线圈置于电容器表面，线圈具有引线；
(3) 连接一个整流器到线圈的引线，整流器具有引线；而
(4) 连接电容或电池到整流器的引线，以使得直流静电能被转换成可用的电能。
优选实施的描述
本发明描述了一种转换直流静电能为可以被整流和用于实际目的的交流电的新颖方法。电容器的形状和这种设备的结构是以直流静电能转化为交流电的最大效果而设计的。

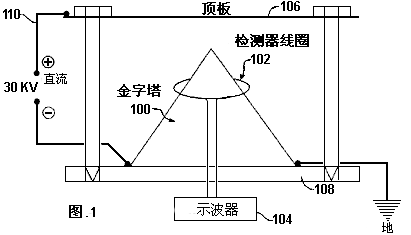

金字塔形或圆锥形是电容器电极首选之一。在图.1中，检测器线圈102提供了一个到示波器104的连接。线圈环绕着金属的金字塔100。在所示的实验设置中，通过用一个接地108连接到一个直流电能110的源，而在顶板106和金字塔100之间建立了场。当高电压直流场（30千伏）建立在这样的电容器上时，在置于金字塔表面的线圈里（图.2）检测到一个有规律重复、类时钟的信号。由于电晕放电本质上是不规则的，这是一个意外的观察数据。
来自线圈的交变电流可以整流，并用于实际目的。如果可以在自然界中发现合适的直流静电场，这一原理将在开发这类场的能量中的是有用的。为了检验这种可能性，我测量过没有外部电源的线圈的整流信号。经整流的线圈输出在一个电容里被收集，并在每间隔一小时测量一次电压。如果电容电极是金字塔形，相比于同样高度和体积的箱形电极，金字塔形测得的电压显然更高。当金字塔放在法拉第笼内时，信号被排除在外（见示例的详细信息）。数据表明，原则上用这个实验布置可以从地球的静电场萃取电能。地球表面和电离层各自替代两个具有负和正的极性的带电电极。
范例 1
金字塔发电机的示范：为了实验，我在从金字塔供应商（印第安纳州，韦恩堡，金字塔项目公司）选了一个一英尺基座长度的泡沫金字塔。金字塔的外面覆盖着铝箔。金字塔被放在一个2英尺×2英尺的绝缘聚乙烯平台上，并配备了可调高度的2英尺×2英尺大小、厚为1/16"的铝顶板。铝板的高度按需要调整，而在顶板和金字塔尖之间的1.25"的缝隙则用于做实验。在一些实验中，使用了带有1/16"墙体厚度的铝金字塔。
产生30千伏直流的高压(HV)阴极射线管电源取自彩色监视器。我料想实际产生能量的金字塔应该是相对较高的，这样可以从它的顶端到地面获得更大的电压降。因此，假设一个高度为100-150米的实物大小的金字塔，而地表附近的电压降为200-300 V/m，30 kV则是实物大小的金字塔的电压降的预期范围内。
正极连接到顶端铝板。这模拟的是大气的正电荷。金字塔的一个角连接到高压电源的负极，而相对的一个角接地。这种设置围绕着一个潜在的实物大小的金字塔建立起静电场分布的模型。作为控制，无论是1英尺×1英尺的铝箔片还是一个用铝箔覆盖的箱子，都具有一个测试金字塔的主要尺寸（1英尺×1英尺×7.625英寸），被用作为负极。探测器线圈是用24号的瓷漆磁导线绕20匝而成，直径约8厘米。一台美国泰克高频示波器，型号2236，用于信号分析。
第一组实验用一个相同高度和底座长的盒子作为测试的金字塔来对照测量。探测器线圈放在箱顶。测量了或不适用的高电压。施加高压或不用高压进行测量。箱子的一个角连接到高压电源（负极），而对角接地。同样的配置被用于扁方（1英尺×1英尺）箔。箱子的倍幅信号是8 mV，而信号频率是2 MHz。对于平箔片，信号的振幅为1.43 MHz频率的12毫伏。信号形式是一个衰减的正弦波。
当高电压应用到这些形状时，为平箔片获得14 mV、而为箱子获得16 mV的信号振幅。平箔片的信号的频率为1.54 MHz，箱子的则为2 MHz。的波形的衰减的正弦波，在所有这些实验中。在所有这些实验中的波形均为衰减的正弦波。
金字塔无高压测试时，信号总振幅量得在2 MHz的60 mV上。当施以高压，信号振幅增加到180至200 mV，而频率维持在2 MHz。金字塔产生的信号强度明显高于对照组。信号有规律地重复，性质类似时钟（图.2）。当相同尺寸（壁厚1/16英寸）的金属（铝）金字塔使用相同的检测线圈在相同的高压场中测试时，在频率为2 MHz下检测到1至1.5 V的电压。
若要从线圈收集能源，一个桥式整流器（1000 V的峰值电压在6 A上）与线圈引线连接。整流的电流送入一个电容器（1500 微法，最大250 V 直流），并获得了一个45 V的直流电流。这演示了静电能转换为恒向直流电流的一种简易方法。一个8匝的线圈具有200到300伏交流的输出（峰到峰值）被用于能量转换。来自8匝线圈的整流供电0.816W给一个灯泡（图.3）。理想情况下，桥式整流器用快速恢复二极管来做。
即使没有外加电压，电路里也总是有电流。电荷在电容器中累积，使用20匝线圈的设置在一夜之间可获得1伏。过了48小时，可量得5伏电压。法拉第屏蔽实际上阻止这种现象。
金字塔的优选形状作为一个电荷收集器在进一步的实验中再次做了演示，其中应用了8匝的线圈桥接整流电容器（1500微法）装配在1英尺基线长的铝制金字塔上。一个相同体积和高度的铝箱用作对照。晴天条件下用1到2 个小时的充电时间。对于金字塔，在电容器上量得550毫伏，而在箱子上得到100毫伏。这证明了金字塔形状在捕获大气静电能量的优越性。这也证明，我们可以利用大气中的静电场并汲取电能。对于能量的收集，可以用电池代替电容器。
您也应该查验一下第11章详细介绍的保罗和亚历山德拉•科雷亚的金字塔方面的前沿工作。
