第七章：天线系统
“亚力克斯克”天线系统
“亚力克斯克”在第六章提供过一些充电电路，此外也使用一个天线系统给1.5到6伏范围的电池充电。这是一个简单的系统，是托马斯•亨利•莫雷所用的一种天线类型，即，天线的大部分是水平的：
建议天线悬挂在房子的屋檐与附近的树之间，但我不知道谁能这样做。天线越长或连接的天线越多，充电可用功率就越大。天线直径不应小于0.5mm，并需要与支承物绝缘——可以用塑料绳。

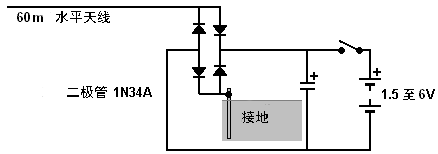

所用电路为：

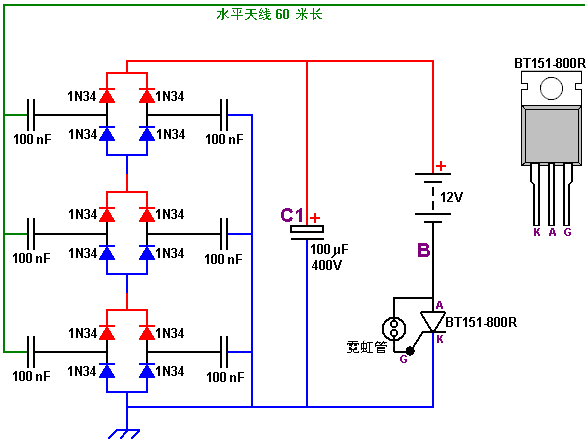

更强大版本的电路是：
这里，有三组二极管置于天线和地线之间。让我再次强调，接地连接是一根粗的铜线连接到一根插入到地底的长杆或长管，或一个大的、埋在潮湿的地底的金属板。
当电路运行时。三组二极管以其隔离电容器，在电容器“C1”上累积增加的电压。“B”点上的电压也会增加，大约在12伏左右，低于电容器“C1”上的电压。最终，这个电压升高到足以引起通过微型霓虹管的放电， 而电流脉冲流过门连接晶闸管的“G”，开关导通。一旦开关导通，晶闸管一直开着，直到电容器“C1”被放电，随后晶闸管关闭并整个过程重新开始再来一遍。在这些脉冲里电源的量相当大，当电路在运行时晶闸管会很热。BT151-800R 晶闸管能够连续处理大如800伏的电压和通过7.5安培的电流。
要注意的重要的一点是，这个电路的可供能量随着天线的增加而增加。连接两个天线，功率增加一倍，连接三个天线，功率增加三倍。既是，每增加一个天线就提供像第一个天线一样多的功率，可连接的天线的数量似乎没有任何限制。
