第七章：天线系统
特斯拉天线系统的杰斯•阿斯卡尼奥斯版
这类信息对你来说似乎令人困惑和也许有点太技术性了，所以让我告诉你杰斯•阿斯卡尼奥斯（Jes Ascanius），一个丹麦开发者的实际和有用的应用。起初，他建立了一个系统整夜地用天线来给他的手机电池充电。然后他又做出了一个成熟的特斯拉系统，就象本章开头所述的那样。来吧，干起来，让我们从简单的版本开始，并由此进步到更加强大的配置。
最初的电路使用的是实芯单股线，垂直上升至一个700毫米直径的鼓，约有二十匝。该配置如下：
天线有数米长，在原型中是以房檐（绝缘）支承。天线应该垂直或接近垂直，并通过把一根金属棒插入到地底来提供一个适当的接地连接；或把导线连接到一块金属板，并把板埋在地下，作为一个良好的电气连接在这里是必需要的。这里用的接地连接是一根3米长、12毫米的铜管插入到地底，而地面上充满了水：
用于连接接地棒的导线是非常重要的，不应低于8号标准线规的铜线，即直径4mm和13平方毫米的截面积。正如所有的自由能设备，确切的构造细节是至关重要的。

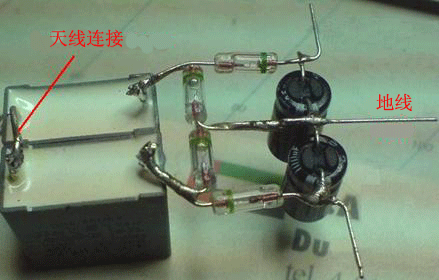

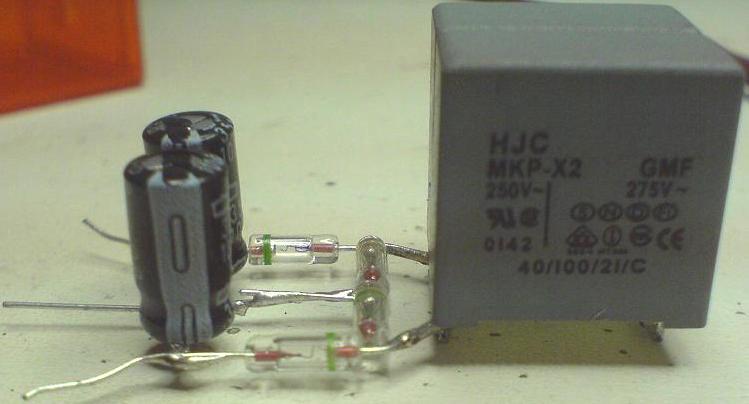

二极管用的是锗1N34或1N34a，特别适合应用在这里。推荐使用瓷片类型的200 nF电容器。原型机制成后如下所示：

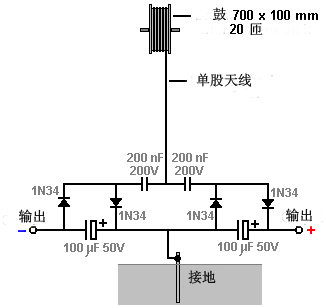

现在，考虑这种电路，如所述，是一个模块化的构造块，从而从天线获得无限的能量。我将以上所示的电路用矩形代表，上面的电路显示为：
虽然可以使用多个模块从天线来获得更多的能量，丹麦开发者却转到成熟的特斯拉配置——在他家的斜面屋顶内加上一个600×800×2毫米的铝板：

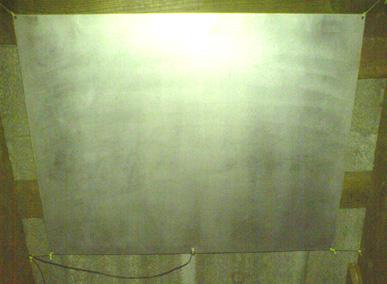

板子用尼龙绳悬挂，以防止它接触屋顶或其它任何东西：
板子安放在位于距离地面3至3.5米（10到12英尺）之间，连接板的也是粗的8号标准线规的电缆：

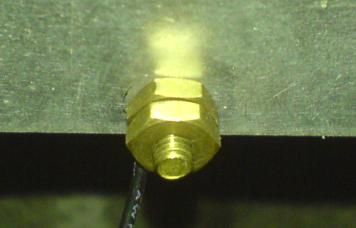

电缆使用黄铜螺栓和螺母连接铝板，制做人认为可以有效避免任何伽伐尼流电（galvanitic connection）连接到电路。电缆然后垂直下行到电路。为了这个配置还使用了第二个的接地点。这是一根3米长的镀锌铁管，垂直打入同样充满水的地下。第二根地线与第一根地线相距2米远，而铁管的使用并无什么已知的重要意义，只是当时刚好在手边而已。
这项配置提供非同小可的电力，足够造成伤害或杀死一个粗心的人。用两个模块，它将点亮一个LED，非常明亮，使之达到2.6伏。如果移走LED灯，那么电压会爬到约二十伏特，并容易足以给12V电池或电池组充电，尽管这需要时间。用二十个模块，一个12伏电池可以彻夜充电。虽然尚未完成，但据估计，两百个模块，电能足够一个家庭的用电量。应该牢记，每个模块制做简单而且便宜，所以把它们配置成堆栈，而且为了得到更多的电能，附加的模块可以在日后加入，是一种理想的配置。这个电路如下：
这种电路看上去完全是疯狂的，因为天线输入到电路似乎是直接由第二个接地连接短路的。尽管如此，在用这种方式连接时，电路性能很好。可以添加的附加模块没有任何已知的限制。可以通过升高铝板离地面的高度——就是说10米（33英尺）——来增加功率，或添加一个或多个另外的天线板。当你有一个良好的天线连接到一个很好的大地，设备就有被雷电击中的可能性，因此建议在天线和接地之间——靠近电路——安装安全火花隙，以便当高电压突然施加到天线，火花间隙将发火并分流多余的电能直达大地。或者，在离天线数米之遥安装一个标准的、比天线高一、两公尺的避雷针系统，使其对雷击形成一个更具吸引力的点，可能是一个更好的解决办法。
进一步实验表明改变天线的连接点对结果具有重大的影响。如果连接是在天线板和接地之间的中点，它会产生更大的输出：
以这种配置一个单独的模块能产生30伏左右，而近地连接的原始方法则是两个模块提供约26伏。杰斯•阿斯卡尼奥斯进一步做过实验，而他指出，二极管以其低于30毫秒的响应时间产生了一个更大的输出，而他推荐用有着200伏25毫秒额定的BYV27二极管，因为他用这种二极管得到了三倍的输出。他还推荐把它们用在焦耳小偷电路中。

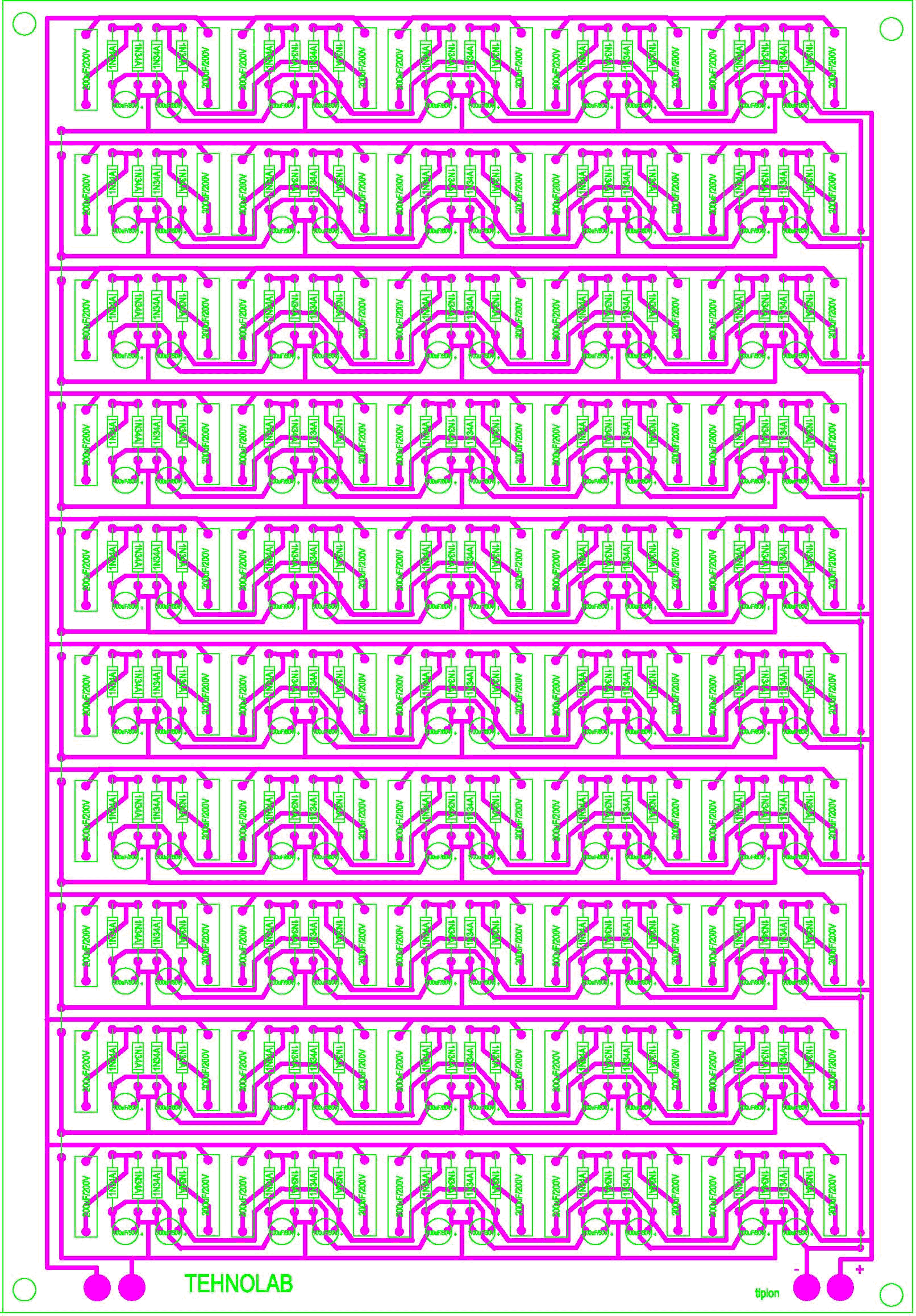

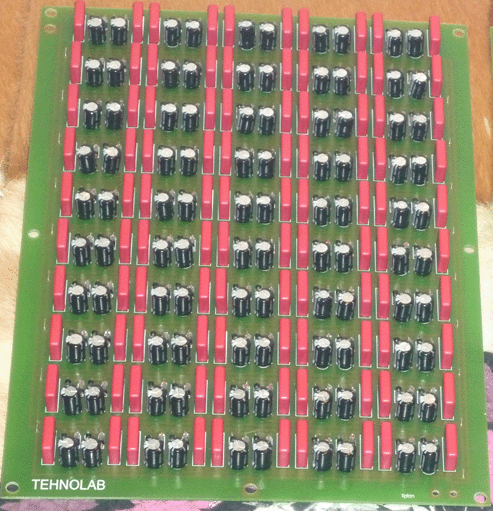

德拉甘•克利亚伊奇（Dragan Kljajic）用这个电路做实验，并开始在一块印刷电路板上建立许多这样的模块，如下示：
用两块这样的板，德拉甘从他的天线板上持续汲取到96瓦的电力。他打算进一步大大扩展这项配置，但目前受阻于当地的内战。
有一个论坛: 10947-jes-ascanius-radiant-collector.html, 在这里那些这个系统的制造者们分享他们的见解。其中一个意见是如果你有一个接地天线，就会增加雷击的风险，因此明智的做法是不要把天线挂在房间里，而是挂在两棵树之间。另外，用汽车火花塞连接跨模块集可以防止雷击破坏线路。
对于质询的回答，杰斯强调以下几点：
1. 金属板必须高高地远离地面。
2. 金属板必须抛光和绝缘。
3. 导线必须是单股实心线。
4. 电路的上方必须没有任何不绝缘的导线部分。
他进一步评论说：您可以使用铝箔和保鲜膜来做出许多0.4米×5米的集电板，并把它们紧密连接到一起来供给架空线。请记住，任何地方都没有裸线。如有质询可到上述的论坛提问。

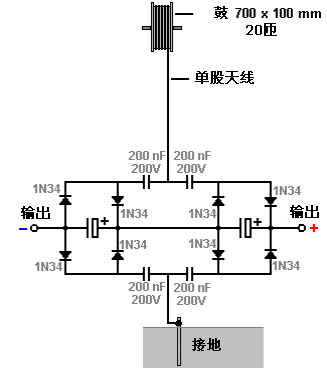

一个宁愿保持匿名的开发者对杰斯•阿斯卡尼奥斯的这个电路的修改是, 通过增加一个镜像电路来使每个模块的输出加倍，如下所示：
如您所见，增加的是四个二极管和两个电容。
第七章：天线系统
特斯拉天线系统的杰斯•阿斯卡尼奥斯版
这类信息对你来说似乎令人困惑和也许有点太技术性了，所以让我告诉你杰斯•阿斯卡尼奥斯（Jes Ascanius），一个丹麦开发者的实际和有用的应用。起初，他建立了一个系统整夜地用天线来给他的手机电池充电。然后他又做出了一个成熟的特斯拉系统，就象本章开头所述的那样。来吧，干起来，让我们从简单的版本开始，并由此进步到更加强大的配置。
最初的电路使用的是实芯单股线，垂直上升至一个700毫米直径的鼓，约有二十匝。该配置如下：
天线有数米长，在原型中是以房檐（绝缘）支承。天线应该垂直或接近垂直，并通过把一根金属棒插入到地底来提供一个适当的接地连接；或把导线连接到一块金属板，并把板埋在地下，作为一个良好的电气连接在这里是必需要的。这里用的接地连接是一根3米长、12毫米的铜管插入到地底，而地面上充满了水：
用于连接接地棒的导线是非常重要的，不应低于8号标准线规的铜线，即直径4mm和13平方毫米的截面积。正如所有的自由能设备，确切的构造细节是至关重要的。
二极管用的是锗1N34或1N34a，特别适合应用在这里。推荐使用瓷片类型的200 nF电容器。原型机制成后如下所示：
现在，考虑这种电路，如所述，是一个模块化的构造块，从而从天线获得无限的能量。我将以上所示的电路用矩形代表，上面的电路显示为：
虽然可以使用多个模块从天线来获得更多的能量，丹麦开发者却转到成熟的特斯拉配置——在他家的斜面屋顶内加上一个600×800×2毫米的铝板：

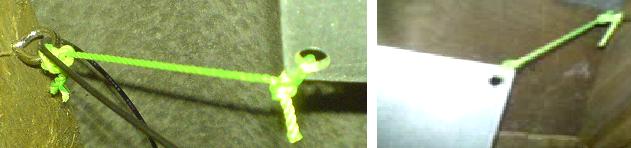

板子用尼龙绳悬挂，以防止它接触屋顶或其它任何东西：
板子安放在位于距离地面3至3.5米（10到12英尺）之间，连接板的也是粗的8号标准线规的电缆：
电缆使用黄铜螺栓和螺母连接铝板，制做人认为可以有效避免任何伽伐尼流电（galvanitic connection）连接到电路。电缆然后垂直下行到电路。为了这个配置还使用了第二个的接地点。这是一根3米长的镀锌铁管，垂直打入同样充满水的地下。第二根地线与第一根地线相距2米远，而铁管的使用并无什么已知的重要意义，只是当时刚好在手边而已。

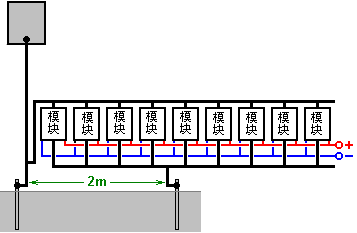

这项配置提供非同小可的电力，足够造成伤害或杀死一个粗心的人。用两个模块，它将点亮一个LED，非常明亮，使之达到2.6伏。如果移走LED灯，那么电压会爬到约二十伏特，并容易足以给12V电池或电池组充电，尽管这需要时间。用二十个模块，一个12伏电池可以彻夜充电。虽然尚未完成，但据估计，两百个模块，电能足够一个家庭的用电量。应该牢记，每个模块制做简单而且便宜，所以把它们配置成堆栈，而且为了得到更多的电能，附加的模块可以在日后加入，是一种理想的配置。这个电路如下：
这种电路看上去完全是疯狂的，因为天线输入到电路似乎是直接由第二个接地连接短路的。尽管如此，在用这种方式连接时，电路性能很好。可以添加的附加模块没有任何已知的限制。可以通过升高铝板离地面的高度——就是说10米（33英尺）——来增加功率，或添加一个或多个另外的天线板。当你有一个良好的天线连接到一个很好的大地，设备就有被雷电击中的可能性，因此建议在天线和接地之间——靠近电路——安装安全火花隙，以便当高电压突然施加到天线，火花间隙将发火并分流多余的电能直达大地。或者，在离天线数米之遥安装一个标准的、比天线高一、两公尺的避雷针系统，使其对雷击形成一个更具吸引力的点，可能是一个更好的解决办法。
进一步实验表明改变天线的连接点对结果具有重大的影响。如果连接是在天线板和接地之间的中点，它会产生更大的输出：
以这种配置一个单独的模块能产生30伏左右，而近地连接的原始方法则是两个模块提供约26伏。杰斯•阿斯卡尼奥斯进一步做过实验，而他指出，二极管以其低于30毫秒的响应时间产生了一个更大的输出，而他推荐用有着200伏25毫秒额定的BYV27二极管，因为他用这种二极管得到了三倍的输出。他还推荐把它们用在焦耳小偷电路中。
德拉甘•克利亚伊奇（Dragan Kljajic）用这个电路做实验，并开始在一块印刷电路板上建立许多这样的模块，如下示：
用两块这样的板，德拉甘从他的天线板上持续汲取到96瓦的电力。他打算进一步大大扩展这项配置，但目前受阻于当地的内战。
有一个论坛: 10947-jes-ascanius-radiant-collector.html, 在这里那些这个系统的制造者们分享他们的见解。其中一个意见是如果你有一个接地天线，就会增加雷击的风险，因此明智的做法是不要把天线挂在房间里，而是挂在两棵树之间。另外，用汽车火花塞连接跨模块集可以防止雷击破坏线路。
对于质询的回答，杰斯强调以下几点：
1. 金属板必须高高地远离地面。
2. 金属板必须抛光和绝缘。
3. 导线必须是单股实心线。
4. 电路的上方必须没有任何不绝缘的导线部分。
他进一步评论说：您可以使用铝箔和保鲜膜来做出许多0.4米×5米的集电板，并把它们紧密连接到一起来供给架空线。请记住，任何地方都没有裸线。如有质询可到上述的论坛提问。
一个宁愿保持匿名的开发者对杰斯•阿斯卡尼奥斯的这个电路的修改是, 通过增加一个镜像电路来使每个模块的输出加倍，如下所示：
如您所见，增加的是四个二极管和两个电容。
