第六章：脉冲充电电池系统
乔治·塞勒的充电电路

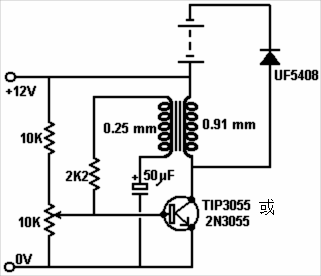

2009年八月，乔治·赛勒（George Seiler）发表了一些有趣的电池充电的脉冲电路。第一个是基于亚力山大·麦斯纳（Alexander Meissner）的1913电路，它看起来像这样：
这是一个有点不同寻常的、紧凑而高效的电路。10K的固定电阻把10K的可变电阻的两端电压降低到约为6伏，使其更易调节。调节可变电阻，使晶体管几近导通，然后增加电容/线圈对的驱动，使晶体管迅速打开。
乔治更改了这个电路，他通过用正充电电池的内部电容取代频率控制电容器“C”，使充电速率与正充电电池的状态成正比：

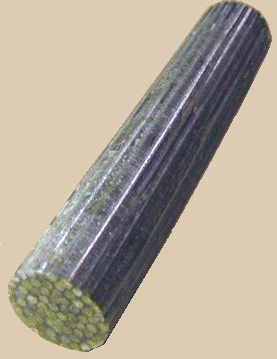

当设置正确时，这个电路运行冷却无需任何晶体管散热器。电容器的大小不是关键，并且可以调节，以获得最佳性能。线圈用等长的导线缠绕，并用导线并列绕制，可以是空芯或绝缘焊条芯，如下示：
乔治指出，低线圈电阻有助于铅酸电池充电，因为它们有着大约10欧姆极低的内阻。线圈绕200至400匝，但尽管如此，电路消耗的电流还是很小的。
电路能在500千赫振荡，但振荡速率是受正被充电电池的状态影响的，而且通常仅为100赫兹到2,000赫兹，以一个完全放电的电池。脉冲率取决于电池的充电程度，因为电池是电路的定时机构的一部分。其中很重要的一点是电路没有对过电压的保护，而3055晶体管只额定到60伏，所以如果电路接通时不连接正充电电池，则晶体管肯定会被毁坏。

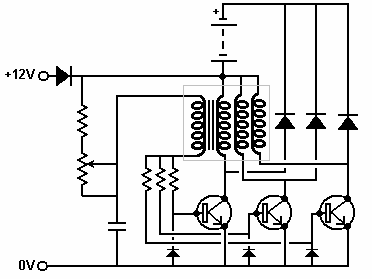

建议的另一个电路如下所示。这是一个极不寻常的电路：
在这个电路里，四个（或更多个）线圈以所有四根导线并列铺设绕成一个单元。附加的二极管在这里是为了保护晶体管，而调节基极电阻以得到一个实际可行的电流流进电路，在电路运行时保持晶体管的冷却。
就个人而言，我一直觉得脉冲充电电路是捉摸不定的，并在不对电路做任何改变时也受到诸多的性能限制（即，当然，也可能是因为我那低劣的动手技能）。然而，如果任何充电电路对电池充电快于电流消耗，那么电池的自充电是可能的。为此，这样的电路可用于：
以这样的配置，可以令人很受鼓舞地见到电池电压上升又上升。扼流圈只需要阻止充电电压尖峰到达振荡器电路。然而，振荡器电路必须COP>1而令其运行，但这本电子书里的许多电路都有那个特点。我发现12伏300毫安电源变压器的次级绕组是一种有效的扼流圈。
第六章：脉冲充电电池系统
乔治·塞勒的充电电路
2009年八月，乔治·赛勒（George Seiler）发表了一些有趣的电池充电的脉冲电路。第一个是基于亚力山大·麦斯纳（Alexander Meissner）的1913电路，它看起来像这样：
这是一个有点不同寻常的、紧凑而高效的电路。10K的固定电阻把10K的可变电阻的两端电压降低到约为6伏，使其更易调节。调节可变电阻，使晶体管几近导通，然后增加电容/线圈对的驱动，使晶体管迅速打开。
乔治更改了这个电路，他通过用正充电电池的内部电容取代频率控制电容器“C”，使充电速率与正充电电池的状态成正比：
当设置正确时，这个电路运行冷却无需任何晶体管散热器。电容器的大小不是关键，并且可以调节，以获得最佳性能。线圈用等长的导线缠绕，并用导线并列绕制，可以是空芯或绝缘焊条芯，如下示：
乔治指出，低线圈电阻有助于铅酸电池充电，因为它们有着大约10欧姆极低的内阻。线圈绕200至400匝，但尽管如此，电路消耗的电流还是很小的。
电路能在500千赫振荡，但振荡速率是受正被充电电池的状态影响的，而且通常仅为100赫兹到2,000赫兹，以一个完全放电的电池。脉冲率取决于电池的充电程度，因为电池是电路的定时机构的一部分。其中很重要的一点是电路没有对过电压的保护，而3055晶体管只额定到60伏，所以如果电路接通时不连接正充电电池，则晶体管肯定会被毁坏。
建议的另一个电路如下所示。这是一个极不寻常的电路：
在这个电路里，四个（或更多个）线圈以所有四根导线并列铺设绕成一个单元。附加的二极管在这里是为了保护晶体管，而调节基极电阻以得到一个实际可行的电流流进电路，在电路运行时保持晶体管的冷却。
就个人而言，我一直觉得脉冲充电电路是捉摸不定的，并在不对电路做任何改变时也受到诸多的性能限制（即，当然，也可能是因为我那低劣的动手技能）。然而，如果任何充电电路对电池充电快于电流消耗，那么电池的自充电是可能的。为此，这样的电路可用于：
以这样的配置，可以令人很受鼓舞地见到电池电压上升又上升。扼流圈只需要阻止充电电压尖峰到达振荡器电路。然而，振荡器电路必须COP>1而令其运行，但这本电子书里的许多电路都有那个特点。我发现12伏300毫安电源变压器的次级绕组是一种有效的扼流圈。
