“亚力克斯克”电晶体电池充电电路
本帖最后由 能量海 于 2017-8-10 09:20 编辑
第六章：脉冲充电电池系统
“亚力克斯克”电晶体电池充电电路
“亚历克斯克”（Alexkor）电池充电系统是非常有效的，廉价而且容易的制做。这是一个在图中所描述的系统的版本，是在 http://www.totallyamped.net/adams/ 网页第7页的图22B上：

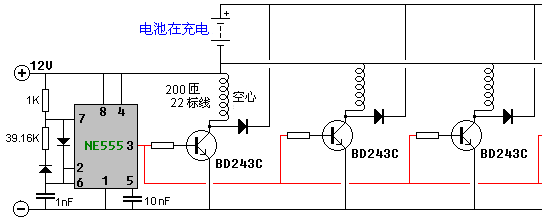

虽然这个说明已有多年，这是对电动势磁场运行原理和线圈脉冲讨论的一部分。“亚历克斯克”开发出一个实用电路，据他说工作得非常好。它可以作为一个单一的单元来构建，如下所示：
这里，线圈是用0.7毫米的漆包铜线缠绕200匝制成的，而且实际结构是紧凑的：
而为了了解性能，而亚历克斯克用了一个电容器来查看电路产生的电压尖峰的大小：

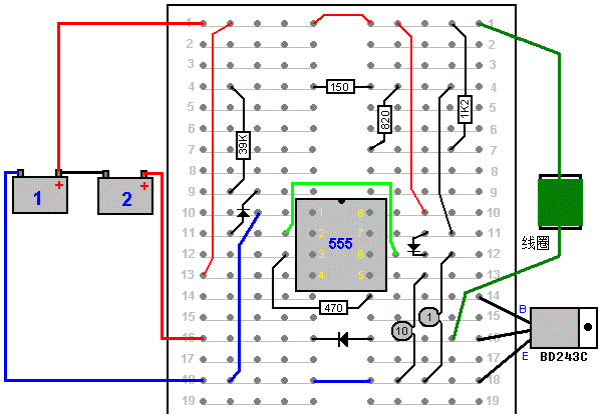

如果用烙铁和带铜条的商用版原型板构建电路，则电路可用插板像这样设置：
标记为“1”的电池为运行电路提供电力，而标记为“2”的电池获得充电。电阻器均为四分之一瓦。22号标准线规漆包铜线直径为0.711毫米而线圈可以很容易地绕制在硬纸管上。30毫米(1.25英寸) 直径管将需要导线约20米，重约70克。我想要的输出二极管是一个UF5408二极管，因为“UF”代表“超快（Ultra Fast）”，但引线太粗，不能插进像这样的板里，所以可以用的1N5408，它的额定电压为1000伏，3安培。
这是在这个过程中的第一步，因为相同的电路可用于驱动许多这种类型的线圈。在原型机中馈给晶体管基极的电阻约为500欧姆，但用一个390欧姆的电阻与一个变阻器串接——比如说1K的，将允许为每个晶体管/线圈对选定一个好的标准电阻值：

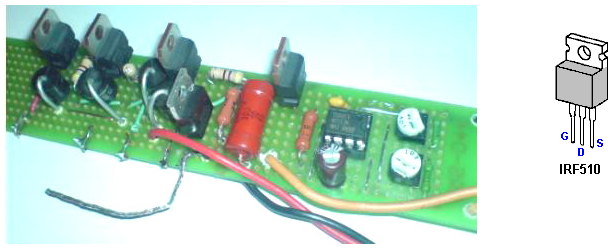

从照片中可以看出，亚历克斯克使用预设的电阻器来调节最佳值的设置。该电路简明性使得它作为一个制作项目具有非常的吸引力，而使用一个以上的线圈应使它有一个令人印象深刻的性能数字。亚历克斯克说，达到最好的结果是只用一个（1000V10A）二极管，而不是用一个二极管桥，这在上面网站的教学评论里得到证实。

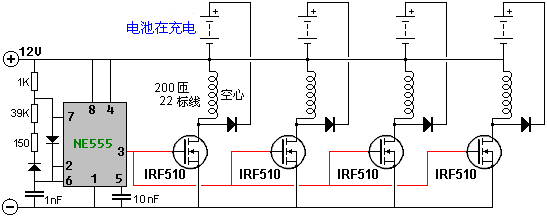

当亚历克斯克使用IRF510场效应管取代BD243C晶体管的进一步发展显示出更好的性能。他还发现给四个单独的电池充电非常有效，而且他用该电路再生了一个旧的镍镉钻电池：

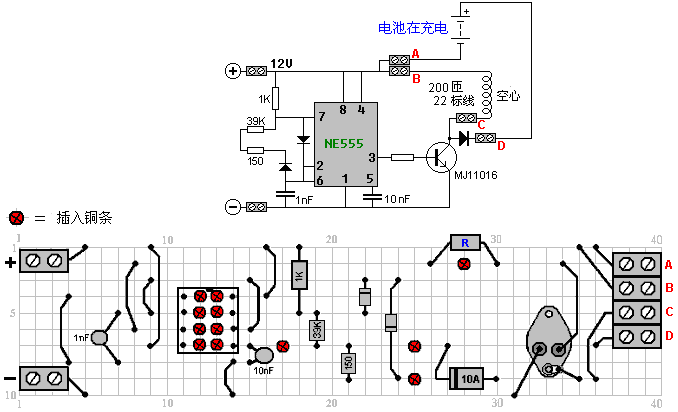

这些电路可以使用各种不同的晶体管。由于有些人难于为电路做出适当的物理结构，这里是一个建议，作为在条形板上使用MJ11016大功率高增益晶体管的可能布局。
第六章：脉冲充电电池系统
“亚力克斯克”电晶体电池充电电路
“亚历克斯克”（Alexkor）电池充电系统是非常有效的，廉价而且容易的制做。这是一个在图中所描述的系统的版本，是在 http://www.totallyamped.net/adams/ 网页第7页的图22B上：
虽然这个说明已有多年，这是对电动势磁场运行原理和线圈脉冲讨论的一部分。“亚历克斯克”开发出一个实用电路，据他说工作得非常好。它可以作为一个单一的单元来构建，如下所示：
这里，线圈是用0.7毫米的漆包铜线缠绕200匝制成的，而且实际结构是紧凑的：
而为了了解性能，而亚历克斯克用了一个电容器来查看电路产生的电压尖峰的大小：
如果用烙铁和带铜条的商用版原型板构建电路，则电路可用插板像这样设置：
标记为“1”的电池为运行电路提供电力，而标记为“2”的电池获得充电。电阻器均为四分之一瓦。22号标准线规漆包铜线直径为0.711毫米而线圈可以很容易地绕制在硬纸管上。30毫米(1.25英寸) 直径管将需要导线约20米，重约70克。我想要的输出二极管是一个UF5408二极管，因为“UF”代表“超快（Ultra Fast）”，但引线太粗，不能插进像这样的板里，所以可以用的1N5408，它的额定电压为1000伏，3安培。
这是在这个过程中的第一步，因为相同的电路可用于驱动许多这种类型的线圈。在原型机中馈给晶体管基极的电阻约为500欧姆，但用一个390欧姆的电阻与一个变阻器串接——比如说1K的，将允许为每个晶体管/线圈对选定一个好的标准电阻值：
从照片中可以看出，亚历克斯克使用预设的电阻器来调节最佳值的设置。该电路简明性使得它作为一个制作项目具有非常的吸引力，而使用一个以上的线圈应使它有一个令人印象深刻的性能数字。亚历克斯克说，达到最好的结果是只用一个（1000V10A）二极管，而不是用一个二极管桥，这在上面网站的教学评论里得到证实。
当亚历克斯克使用IRF510场效应管取代BD243C晶体管的进一步发展显示出更好的性能。他还发现给四个单独的电池充电非常有效，而且他用该电路再生了一个旧的镍镉钻电池：
这些电路可以使用各种不同的晶体管。由于有些人难于为电路做出适当的物理结构，这里是一个建议，作为在条形板上使用MJ11016大功率高增益晶体管的可能布局。
