第五章: 脉冲能量激发系统
COP等于100的1千瓦环形
2011年，一台高性能的环形静态发电机的开发开始了。这是由立陶宛的阿伊达（Aidal）、哈萨克斯坦的“老虎”（Tiger）、纽约的韦斯利（Wesley）和在英国的阿鲁纳斯（Arunas）进行的一个重要的开发。他们在网络论坛上慷慨地分享他们的环形能量单元（TPU）的成功实验的详细资料。论坛标题提到塔里埃尔?卡帕纳泽，但如果我的信息是正确的，在这个设计中很少或没有直接从塔里埃尔输入数据。我相当确信我并没有完全理解所说的一切，然而，我想这里是他们所说的一些要点：
所需装备是：
一台频率分析仪
一台白噪声发生器
一台能够操作频率达 2.0 MHz的信号发生器
一台能够在10V 0.5A下操作频率从200 kHz到600 kHz的信号发生器
一台运行在50 Hz, 10V, 0.5A的信号发生器
材料：
一个大型的铁氧体环
18号线规的导线（1.02 mm 直径的芯，2.3 安培容量）
编织电线或铜带
电线包布

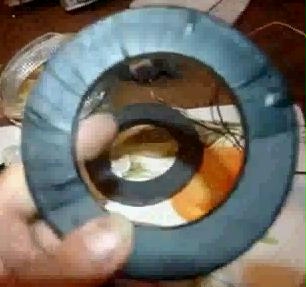

不是立即可以看出从何入手，但所用的第一件物品是一个大直径的铁氧体环：

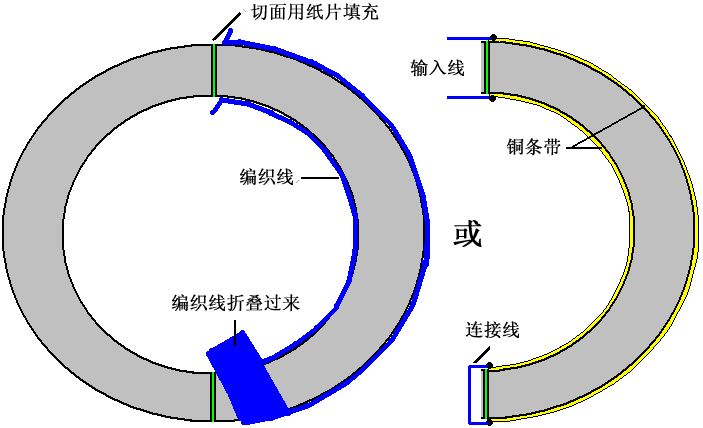

然后把这个环切成相等的两半。切面用一片纸互相隔开，然后用塑料绝缘带包裹其中一半，并延伸覆盖到切开的两端上，把环形重新固定在一起（并电绝缘铁氧体）：
据说是并不是所有的铁氧体在这种设备中都能令人满意地工作。有些铁氧体环是从旧电视机回收的，而其中大部分似乎还工作正常，即使它们是圆锥形的而不是扁平的。其好处就是它们已经是分成两半的，省去了裁切完整环形的工作。如果打算从电视机上移除铁氧体环，尤其要小心因为电视机都有着良好的电容器，在它们都已经从电源上拔下振动插头后可以保留致命的电压。

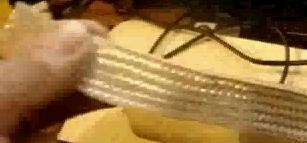

现在，一条编织电线或铜金属带围绕着已经包裹好的半个环形内侧放置，然后折叠过来并沿同一个半环的外侧放置，或者在内侧和外侧和末端分别用两片带子，这些分别的带子用短线把它们连在一起，形成相同一类的折叠编织制成的U形。短长度的编织铜线很容易就能通过eBay买到。不过，似乎铝要比铜要好得多，以一条40毫米的宽带条加到圆锥形的电视铁氧体芯的中间。有人建议使用厨房用的铝箔，但我会建议在烹饪中使用的一次性盘子和碟子是找到的更厚的铝，会更为合适，因为它强度大得多。请记住无论使用何种材料，在金属和铁氧体芯之间的绝缘是必要的，所以还要用到电绝缘带。

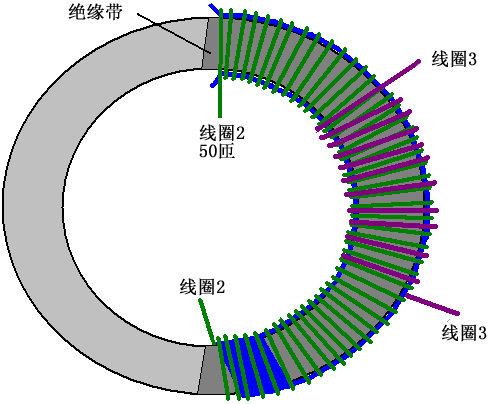

编织电线随后用18号线规（1.03 毫米芯径）绝缘导线的50匝的线圈固定在一起。这个线圈（“线圈2”）的一部分被另一个15匝的线圈（“线圈3”）所覆盖，同样为18号线规线绕制，虽然这些线圈都可以用更粗的线绕制。

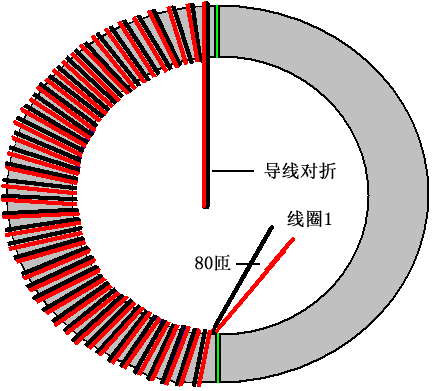

环形的另外一半现在用18号线规导线的双线并绕绕成线圈。这大约用20米线完成，对半折叠，然后用这个双股线基本上是并列绕制。在折叠的起始端要留够足够的长度使其能够到达线圈的远端，因为稍后两个端点要接在一起。这个线圈应该大约有80匝。

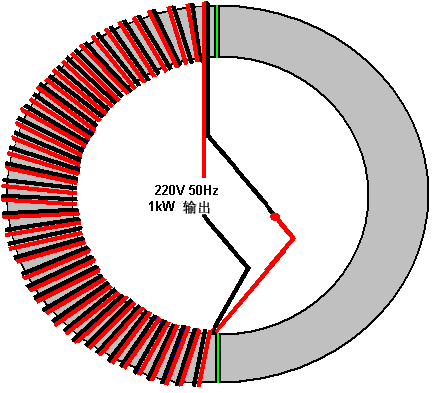

80匝叠起来的导线给出160单匝，或，当导线切断，就是每个80匝的并列绕组。不过，这些线圈以通常的方式连接成一个单一的双线并绕线圈。即，一个线圈的起始端被连接到另一个线圈的一端：
这个线圈为这台设备提供的输出接近欧洲的220V 50Hz的市电电源，而且当编织电线通电时可达到一个千瓦的输出功率的能力。
此时，设备的构建已经完成，而所有（!）余下的工作就是安装设备和调整设备的共振点。这可以通过下述步骤实现：
1. 频率分析仪连接到线圈2的两端。
2. 白噪声发生器连接到编织电线的两端并设置到10伏的输出电平。
3. 频率分析仪将为设备显示在最佳频率的明显高峰，记下这个频率并断开频率分析仪的连接。这个频率通常在200千赫兹和600千赫兹之间，而这是最佳（共振）频率，并以这个频率来驱动设备。
4. 一台带10伏（0.5安培）输出的信号发生器长期连接到线圈2的两端。正是这台信号发生器驱动这个设备的。波型可以是各类波型，包括方波，但据说渐升波或反位形渐升波能够产生最高的输出。
5. 一台带10伏（0.5安培）输出的信号发生器长期连接到线圈3，并设置到50赫兹（每秒50周）。这台信号发生器脉冲线圈2的输出以使得线圈1有一个50赫兹220伏的正弦波输出。
按上述说明，这台设备就能很好做功，然而，通过用尖锐高压脉冲驱动铜芯编织电线或条带，还可以实现性能上的主要提升。
一个网站提供这方面的资料，并且呈现目前任何进一步的进展：http://freeenergylt.narod2.ru/aidas/ 而论坛在：http://www.overunity.com/index.php?topic=7679.msg304016 。
当我试图记录任何新发明或新的开发时，我碰到的主要问题是陈述上似乎是互相冲突的，而且信息的重要项目被省略。这通常是由于开发者或开发组引起的，有了新的设计和新的操作方法却未能及时澄清适用于哪一个开发版本。
这个设计的下一步涉及到高压。有一点非常重要的是要明白，新手不应该操作这一类的电路，除非在对高压电路有工作经验的人的监督下。如果你碰到了不该碰的东西（这是很容易犯的错误），你可能会受伤，甚至被杀死。这里的下一步不是新手的电路，所以请你远离，除非你得到一个有经验的人的帮助。
我发现这个开发的下一部分特别难理解，所以我最感激迈克尔·约翰·南纳利（Michael John Nunnerley）分享以下关于他是如何给铜纺织电线加电并提取输出功率的：

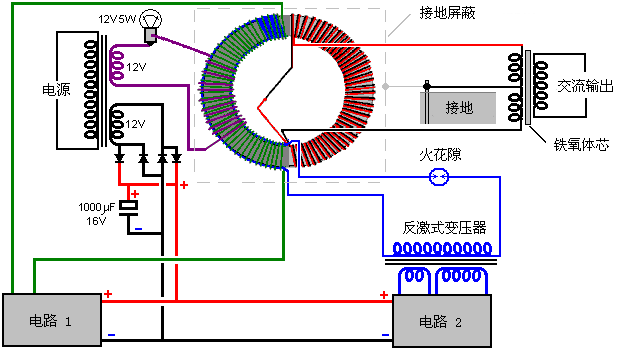

通过一个电源12伏降压变压器的输出绕组之一，15匝线圈在工频供电。来自这个绕组的输出通过一个12伏5瓦的（汽车）灯泡又通过绕组。这给出了所需要的工频正弦波而无需任何电子电路。另外，灯泡的亮度也起到一个设备是否调节好的指示器的作用。
另一个12伏绕组用于提供一个简单的、常规的电源，穿过一个二极管桥，并由一个1,000微法（或更高）16伏（或更高）的电容器令其缓和。其结果是电源的正负号被跨接到“电路1”和“电路2”去给它们供电。电路1是一台具有各种脉冲间隔占空比的信号发生器，其频率可在250千赫至450千赫范围内调节。这台信号发生器馈给15匝线圈下面的50线圈。
电路2是反激变压器的驱动器电路，在变压器的次级上产生一个非常高的电压。这个高电压引起电流脉冲以跳过（可调）火花隙，提供极尖锐的电压脉冲给铜编织电线。这些尖脉冲极大地提升了输出功率。在火花隙电路中是否应该有一个高压二极管和或许一个低值高压电容器，还有一些讨论。在测试这些设备时，这些事情是值得核实的。
输出功率传送到铁氧体环到双线并绕绕组，并用一个自制的粗丝绕制的变压器进行萃取，以使得它能够处理大量的输出功率。这个变压器绕制在铁氧体上，而初级绕组的中点上必须真正地接地。即，它需要连接到一根深深敲入地下的搂地柱，或连接到一块深埋在地底两英尺的大的金属板，地上是湿透的，而金属板被压实的湿土所覆盖。没有这个接地，设备不会工作。
这个输出变压器的次级绕组产生一个交流电输出。电压的生成基于匝数，匝数越大，输出电压越高。输出电流（因而整体输出功率为瓦）视设备提供动力的能力和输出绕组里的导线处理电流的能力而定。所以，次级的导线需要合理的直径去处理预期的电流。附件的第一页显示了标准导线尺寸的载流能力。
我不知道这个设计用的是什么电路，但下面是一些可能是合适的电路的大致建议。

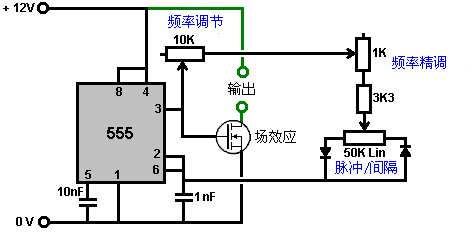

电路1可能象这样：
这种电路提供对频率没有影响的广泛可调的脉冲/间隔比调整。但是，你要知道很多555集成电路是不能够在40千赫以上运行的。我看到人们说他们的555集成电路可以满意地运行在1 MHz，但鲍勃?博伊斯发现许多555只是上到他的44千赫兹就不能运行了。所以请记住如果你的电路不肯在高频率下运行，有可能是物理的555芯片正在使用。
电路2可能象这样：
这个电路是自激振荡的，因为晶体管基极的脉冲是产自晶体管本身的输出。这是正反馈，它保持电路的振荡并产生一个持续的高压输出。
原型的结果表明输入线圈的两个5瓦输入能够给出一个约为150瓦的输出功率。少量的动力驱动反激变压器可提升输出功率达到一千瓦。不过，由于电路产生强大的无线电频率的振荡，铁氧体环及其绕组应该封装在一个金属盒内，金属盒要直接接地，形成一个法拉第氏罩，闷住有害的辐射。此外，操作这种电路会对环形的铁氧体材料产生应力，因此这些实验的早期，建议输出保持下至650瓦或更少，以防止铁氧体环粉碎。如果你正在做这个实验，并在远离任何人的荒野中，而你决定不把环形封装在金属盒里，那么请意识到你需要戴上防护镜，已防万一铁氧体粉碎并向四面八方射出。
在构建此设备时示波器对于设置和挑剔是有很大的帮助的。在eBay上购买了新的口袋型的可低至45英镑，还包括X1和X10的探头。请理解上面是只是我所了解的有限的阿伊达设备的粗浅的大致说明，我不能完全肯定在各方面都是正确的。此外，这台设备每天都在进一步开发和实验，因此可以预期变化和进步会经常出现的。你需要检查上面提到的网站和论坛，看看随着时间的推移已经了完成什么。
注：帕特里克先生发布这个装置两天后又删除了的。原因是：
“我意识到铁氧体环通电被测试时会产生高度破坏性辐射。我立即删除这个材料，拒绝再次发布。对实验者而言，甚至可能比纵波圆柱形墨丘利的节杖线圈更具破坏性，实验者可能会杀死一个邻居，而不知道他已经做到了。”
所以，为了安全，不要复制它！这里重新贴出来，只是给大家参考作者的设计理念。
