第五章: 脉冲能量激发系统
约瑟夫•卡特的哈伯德发电机版本
似乎是实施了哈伯德线圈系统的、或者也许是非常密切相关的设备是约瑟夫•H•卡特（Joseph H. Cater）的自维持发电机。和以往一样，它的信息是有限的，并不是特别清晰，所以下面只是我尝试拼凑一些不同来源的信息。此信息的大部分都来自于一份文件，署名为杰夫•埃格尔（Geoff Egel），而虽然似乎很可能杰夫也是引用自其他来源，但我依然感谢他在这里与我们的分享。该示图给出不同的小网站名，但没一个现在还存在，所以这些已经被删除，因为它们不再有用。下面是来自此信息的原始图：
由于在我看来这个信息里有许多相互矛盾的细节，我呈现在此的是到达我手中的几乎相一致的东西：
卡特先生声称，一个小组在加利福尼亚州建造了这个设备，并宣称，表现非常出色，但他没有声明他曾亲自看到或测试过这种装置。这种设计公布给研究者和实验者的，以便可以开发出一个工作原型。卡特先生说：“我愿意下大赌注，如果一丝不苟地贯彻我的操作指南，那么必将获得轰动的结果。它应该很容易胜过任何其它发电机，包括已建成的莫雷和哈伯德的设备。它很容易大批量生产。
几年前，我从一个在德国的人那里得知他做了一个类似的构形（这是一个非常低劣的复制品），这里输出线圈的组成仅是由绕组绕在一个实心的铁棒上，铁棒又被更小的、绕在更小的棒上的线圈依次环绕而构成输入。即便如此也是相当成功的，因为输出是输入三倍。我不知道建造者发生了什么事，但这样一台简陋的设备却能给世界以自由能源。一个小单元的输出可以用作一个更大设备的输入，诸如此类等等”。
请记住，这些方案并不意味着明确每一个精细细节，但作者可用现有的数据提供最好的指导。因此，在这个非同寻常的线圈配置的制做中，您将需要运用一些自己的聪明才智和设计技能。
初级线圈输入驱动器：台架试验样机的建议
我建议一个输入电源的建造可以改变频率、电压和电流。50Hz到1,000Hz频率范围将是一个好的起点。输入电流的频率（电流和电压保持不变）越高，感应的输出电动势越大，因为它与频率（磁通量的变化率）直接成正比。频率 50或60Hz会更方便实验，因为这些频率是标准的市电电源频率，但是推荐用360Hz或更高的频率。
卡特先生建议为实验目的确定输入，需要获得输出期望值，要用到整流的12伏交流。应该用正弦波而不是方波。因其巨大的电势，应注意限制输入电流的量。应从低频率（50或60 Hz）和小电流开始，然后逐渐增加，直到获得所需的输入/输出的电流。
这种谨慎是为了不重蹈先前由一个小组在加州建立的导致输出线圈崩溃的模型的覆辙。这个模型里的铁皮是没有电镀的，而且没有盖装置。尽管如此，它还是一台有效的威格昂蓄能器（orgone accumulator）。铁皮镀金，加上盖帽使其能够以低得多的输入电流和更低的频率运行。
初级线圈
如果您的次级线圈的外体直径8英寸，那么你将不适合所推荐的17个初级线圈围绕在周边。如果你的初级线圈直径是一英寸半，那么这将很适合围绕在一个直径8英寸的次级线圈外围。不过，正如卡特先生公开评论中所提到的，最好有较大的初级线圈，因此保留住初级线圈的所推荐的2英寸直径也许是可取的，而且可以少用一个，即只用16个初级线圈。
实验将决定哪一个是最好的选择。作为这篇文章的目的，我会考虑2英寸直径的线圈。
把中型软铁条（乙炔焊接条即可）裁切成13英寸的长度。请务必清理裁出的铁条的毛刺，以便高度完美地紧凑填充。

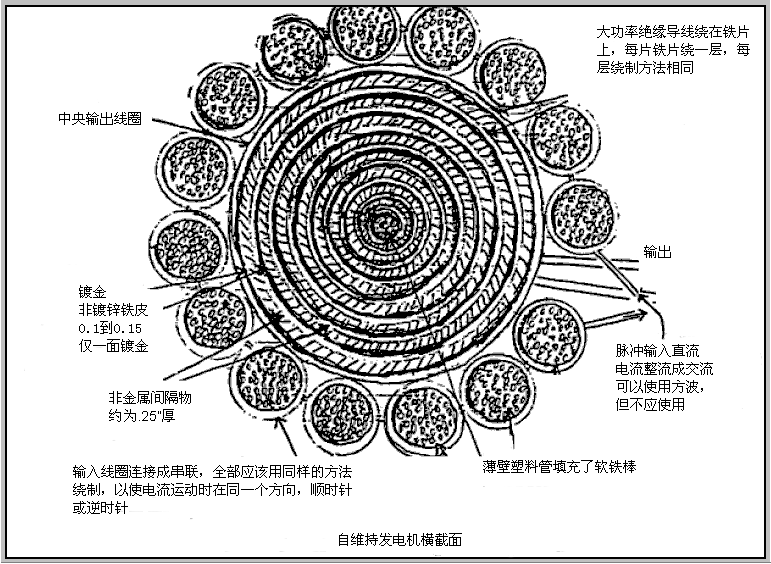

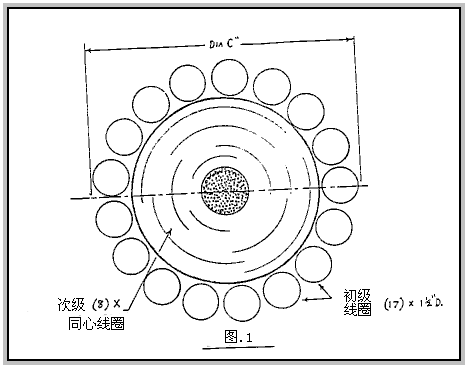

接下来，以每一个末端为终端分别卷绕每一个线圈（初级线圈要求无间隙“G”）。然后初级线圈物理上围绕着较大的次级线圈安装，参考图.1。

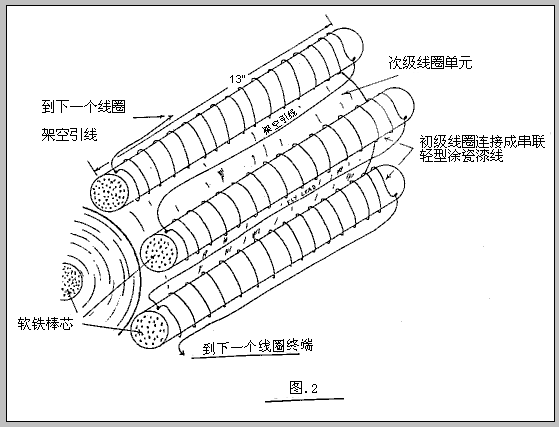

然后初级线用同一线规的适当引线互相连接，用线圈导线形成一个串联线圈配置。参见图.2。
必须以相同的方式绕制所有的线圈，以便电流在每次都同一地按顺时针或逆时针方向流动。电流在同一方向流动是至关重要的。
次级线圈： 施工注意事项
次级线圈由多个同心磁道柱面组成，而特殊序列中重复的三种不同类型在这里详述如下。
1. 你用软铁芯以同样的方式作为制做初级的铁芯而开始。使用两英寸直径 (2"OD) 的薄壁聚氯乙烯管，切成十三英寸 (13英寸)长，而填充以软铁条（乙炔焊条即可）。
2. 绕中央的PVC管用镀金铁皮包裹，使镀金面朝外。铁皮要求厚度在0.010"到 0.015" 范围内。当你想获得尽可能最强大的波动磁场的话，应使用尽可能薄的铁皮，可以使感应尽可能物理地靠近导线并获得电能。
这是油浸铁粉的原因。当然，油的目的是使铁粉实际上易于处理。铁皮越薄磁化越充分。可以这么说，镀金是蛋糕上的糖霜。这当然并不需要很厚，不，你不必支付数千美元去镀金。只用一个简单的化工工艺。请咨询您当地的电镀厂商给予正确的指导。至于铁皮供应商，你在您当地的五金商店一定找不到，因为它是一个相当专业的项目。试一试变压器生产商或电动机和发电机供应商。
您将需要八（8）个同心铁芯磁道柱面。每一个的宽度将是13英寸(13”),而长度取决于每个同心层的圆周的不同而不同。允许超过圆周长的四分之一英寸，有一个小的重叠。您将需要设法协调铁皮的位置为施工的下一阶段做准备。强力胶的几个点应做得很好。
3. 现在，您已经绕着容纳着软铁芯的中央PVC管包上了你的第一层铁皮，你现在已经准备好绕制你的第一个次级线圈了。使用近似于室内配电线的大功率漆包线。如果没货，那么绝缘单芯线也行。绕制所有线圈，无论是初级还是次级，都只缠绕一层导线。在绕制次级线圈时，每匝间要留出一个小的空隙，参见图.3。

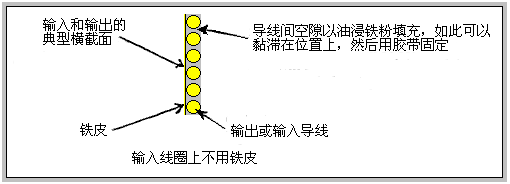

间隙“G”降低了电子流的惯性，以及为封装在每根绕线间的油浸铁粉提供了空间。1毫米至1.5毫米或许是绕组的相邻匝之间的足够间距。不过，在用铁粉封装每个线圈前，在铁皮上以涂漆把线圈绕线封在位置上是明智的。这还提供了额外的绝缘保护。次级线圈内的非金属同心圆间隔物用途有两个目的：
a. 抵消特性减至最低。
b. 产生一个威格昂蓄能器（Orgone accumulator）效应。
所用材料可用四分之一英寸壁厚的高强度PVC管，或四分之一英寸厚的板材，可能经过热处理，绕着线圈弯曲。你可能有幸有一个或两个所需的同心环，而且有一件恰好是正确直径的PVC管。至于其余的直径，可以减少一件较大管的周长，从而将其转换为所需的直径。确保对接是完美的，或用合适的塑性塑料填充接点之间的任何空隙。这部分的施工，可能需要一些创新和聪明才智。建造这个多层次级线圈的总体战略是，通过在独立的同心磁道柱面上绕制每个由镀金铁皮裹住的非金属间隔物组成的线圈。一个圆柱体的内径将是另一个的外径。然后把它们一个嵌入另一个里头地套在一起。最后用飞线把每个线圈两端互连。初步实验结果，为此可采取几种方式，其中两个是由卡特先生所推荐的：
1. 每个同心圆线圈均可连成串联，以使电流在同一个方向流动，无论是顺时针或逆时针时针，就好像它是一个连续的线圈。或
2. 连接每个相邻的线圈对以便电流反向朝相邻的线圈对流动。换句话说，前两个相邻的线圈以顺时针方向连接，然后下一对相邻线圈连接为逆时钟。第三对将顺时针而第四对逆时针。更改布线配置就能相当容易实现，通过重新排列用于互连每个次级线圈的外部架空引线。
引线应取围绕次级线圈外表面的最短路径，当然还应该是用与实际线圈绕组本身相同的线规。请参阅图.4。

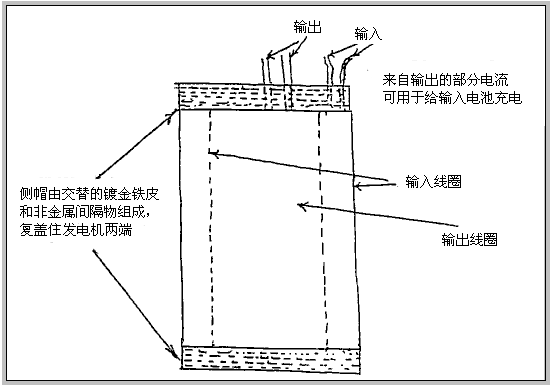

侧帽
现在，您已经完成了次级线圈和绕好了初级线圈，下一步是把侧帽裁出合适的尺寸，使得其直径足以盖住整个初级和次级线圈组合。参见上面的图.1，所需直径标注为“Dia. C”。
1. 按“Dia. C”的尺寸切出八片四分之一英寸厚的塑料片，每个侧帽4片，所以总计8片。
2. 以同样的方法切出八件镀金铁皮。

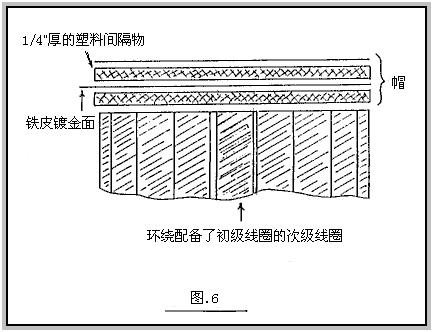

3. 按扩展示图图.6 所示，把塑料片与铁皮粘合在一起。
设计一种方法使侧帽附加到单元的两侧，并定位初级线圈外部，使得所有部件各就其位。请记住，强大的磁力将会呈现，而且单元本身将是相当重的，所以需要很坚固的结构形式。一个建议是用销子把侧帽固定在适当的位置上，并用形状相配的塑料间隔物去定位和紧固初级线圈在合适的位置上。一旦装上了侧盖，发电机就变成了一个高效的威格昂蓄能器（Orgone accumulator）。
镀金铁的效率要超过任何其他金属材料很多很多倍。蓄能器效应大大提升了发电机的效率。
测试
现在，您实际上已完成了各项建造工作，您现在只需要一个合适的已经经过彻底测试输入驱动单元，并准备驱动设备。让我们保持乐观，并为次级接通一个合适的负载，首先应该做几个散热器支杆（电加热器）。跨接输出端子，你可以连接所有常用的测试设备。
概要
通过完成以下步骤可进行次级线圈的制做：
1. 用软铁条填充直径2英寸和长13英寸的聚氯乙烯薄壁管。
2. 用裁成13英寸大小的铁皮包裹PVC管，沿着管以四分之一重叠，两端平齐。确保镀金面朝外。
3. 以绕组每一匝之间恰当的间距绕制单层的大型线规的线圈，并在每根导线的每一端附上合适的终端。
4. 给线圈涂漆，封装定位。
5. 用油浸铁粉填充在线圈绕组的每一匝之间。
6. 用管道胶带包裹线圈和铁粉。
7. 如上所述配上四分之一英寸厚度的绝缘间隔物。
8. 重复步骤2至步骤7，八次，然后以装配四分之一英寸厚的非导电材料的外壳而胜利结束。
这篇文章首次发表是在几年前，相信最早是在澳大利亚称为“调整频率”的自由能通讯出版的。
关于卡特装置，另一个来源的评论如下：
1919年在华盛顿州西雅图，一个名为哈伯德的发明家演示了一台能够自我维持的发电机。他的发明据推测是14英寸长，直径11英寸。它为一台35匹马力的电动机提供动力，推动一艘游艇环绕湖湾持续巡航了几个小时。这次演示有数以千计的见证人，对于他的用于给普通电器设备提供动力的更小的发电机之一，哈伯德绘制了一幅草图，如图.28所示：

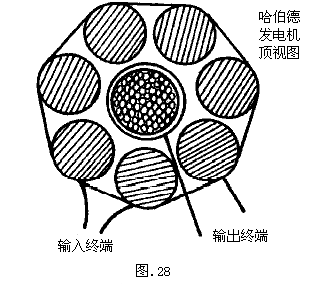

它大约是6英寸长，直径约为5英寸。它由8个线圈串接组成，绕在铁芯上，依次围绕着一个稍大的中央线圈。 中央线圈绕制在一个填了许多小软铁条的中空管上。四根终端从装置里伸出来，两根连接外部的接收输入电流的线圈，而另两根则由中央线圈引出。
具有重大意义的是发电机使用的导线似乎就象那些用于电源线的、与大功率线规相同的绝缘类型。每个线圈只有一层这样的线，这意味着，用于整个发电机的匝数不是很大。据了解，发电机产生了一个不为人知频率的电流脉动，而且没有移动件。
发电机运行的基本原理是显而易见的。一个小的电流通过一个有着每单位长度是中等数量匝数的线圈，将把铁芯磁化到一个令人吃惊的程度。这个原理的应用在电磁铁中可产生巨大优势。显然还没认识到的是，在电流打开后增强的短暂间隔期里，在线圈里通过改变磁通量生成一个感应电动势（电压），它与电流是在同一方向的。这个感应电动势是由铁芯磁化产生磁场的结果。如果这个感应电动势与电流的方向相反，那么就不可能在线圈中产生一个相当大的电流，因为电动势与电流相反会在其增强前自动抵消。
图.29是一张标绘的铁芯磁化强度对应于每单位长的安匝数的曲线图。术语“安匝数”是线圈的每单位长度的匝数乘以电流流过线圈的安培数。例如，1安培的电流流经一个100匝的线圈，会产生一个2安培的电流流经一个仅有50匝的线圈同样的效果。
曲线上有一段是在安匝数略有增加而铁芯将产生一个巨大的磁化。应分析这种现象的原因。似乎很奇怪，只有很少的安匝数，却能产生大量而重要的铁芯磁化。然而，观察到的是，相比之下无磁芯的电流产生的磁场是极小的。由永久磁铁产生的一个类似的场，将无法感应铁的显著的磁化强度。这就是传统科学发现无视它会更方便的东西。
如果交变电流通过电磁铁，而安匝数超过了一个临界点，线圈里就会发生一个链式反应，在线圈中产生的电流大幅增加。这就是变压器形成的原因，它偶尔会在电涌冲击的时候烧坏。在某些情况下，突然增加的电流就足以将安匝数值推入此临界范围。这个链式反应产生于一个铁的磁化强度的增加，产生一个增大的电流，然后产生一个额外的大量增加的磁化强度，并一直到铁达到其磁化强度的最大值为止。
这个过程发生在交流电周期的上半周。电动势是向着电流的反方向流动的，在它达到其最大值后开始周期的第二部分。这个电动势是同等大小的，当在周期的每一部分带来的电流到达其最大值时，现在的作用就是制动和停止电流。应用了交变电动势，然后反向启动电流，而电流反向流动时同一过程再次出现。
正常运行的变压器具有的安匝数远低于这个关键点。通过铁的磁化强度在线圈里诱导出的额外的电动势抵消线圈的特性电感性阻抗。这就是为什么变压器有一个如此高的效能。如果用铁或特殊钢以外的任何其它材料做核心，效能会大打折扣。
一个正常的方波脉冲的电流不能用于此类设备，原因是外施电压的升和降的时间极短，所以需要一个正弦波电源来产生这种效应。由于线圈感应的电动势与磁通量的变动率成正比，它随着供应的正弦波的频率越高越好。
可能还有另一个因素有助于哈伯德设备的成功。当时，可用的唯一绝缘导线都是绝缘层又厚又重的。这意味着线圈中导线的相邻匝被两倍的绝缘厚度分隔成相等的间距。因此，间距导致导线里的电子流产生的磁效应的抵消。由于惯性依赖产生磁场的能力，电子的惯性属性几乎会化为乌有。
有一个导线之间的最佳距离，会产生最大的效果。很可能是哈伯德的导线上厚厚的绝缘产生这种最佳距离。大部分的合成磁场都是环绕了导线而那将是场的较较弱的部分。这意味着一个相对较低的电动势可以在一个很短的时间内加速更大数量的电子到一个很高的速度。随着电子离开线圈，惯性返回。这将导致在线圈中的电子的高浓度的一个后援。由于静电斥力不会受到影响，电子将从线圈高速弹出，尽管它们增加了惯性。这将产生高电压和高电流的输出。
一个建议
一个法国撰稿人提出了一个驱动哈伯德线圈的建议如下：

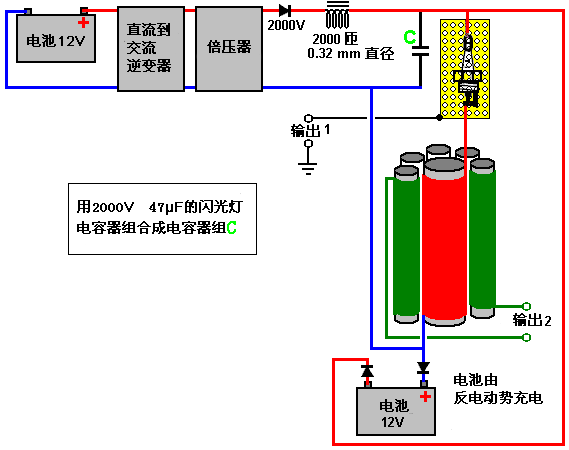

这是一个尚未被任何人考虑并制做的电路。他估计额外输出应该有10千瓦。这个电路交叉了爱德•格雷（Ed Gray）和哈伯德（Hubbard）的电路。电路和开始象爱德•格雷系统，12 伏电池电源电路会产生高电压的交流电源。一些霓虹管驱动产生高电压，高频率的交流电是直接来自打包在一个小单元里的12伏直流电源的，因而60毫安版的可能适合这个应用。它存储在一个2000伏47微法电容器组里，那是用于一次性相机的极速效电容器。
当电容器里的电压积累到足够高时，它会通过火花塞急遽放电，产生一个火花，据爱德•格雷说，会从周围环境汲取能量——能量可以通过围绕着火花隙放置的多孔铜缸拾取，并且（理想地）馈给到一个接地连接，或者到系统的负轨道。这个火花没有使用被爱德•格雷认为对火花隙是很重要的镀银铜电极。
急剧电流放电通过哈伯德线圈的中间绕组。这个线圈绕制在软铁芯上，并导致磁脉冲在周围环境中产生重大的电输出，它的直径要小于哈伯德线圈。
最后，当电脉冲完成，它产生一个巨大的反电动脉冲馈给到第二个电池并给它充电。这是爱德•格雷所用的风格，但爱德发现，至关重要的是要有一个在该行的电容，以限制电流被馈入电池，并避免毁坏电池。爱德发现很难得到该电容器正确的大小，他放弃了这个方法，赞成用常规交流发电机给电池充电。如果用了一个电容器，那么非常重要的是它是一个金属封装的非极化型的电容器，因为电解电容器用于此电流限制的方法有可能过热而爆炸。
请记住这是一个提出测试但未经测试的电路，因为它使用高电压，是不适合那些尚不熟悉与危险的高电压一起工作的人的实验电路。

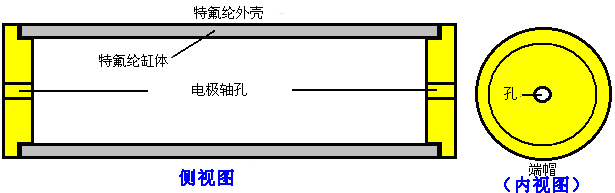

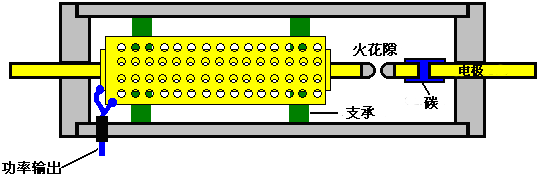

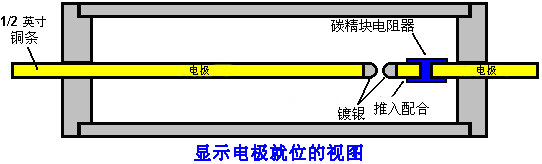

埃德•格雷的结构风格大概是这样的：
通常认为固体的铜杆、 碳块和那些棒的两端镀银组成设备的重要部分。然而，我并不知道有谁从这些设备获取到大量的能源增益，所以使用标准的火花塞可能完全令人满意。铜缸上钻有许多孔，因为这样被认为可以提高其性能。它们用绝缘物支承，以使它们不触及任何其它东西。
