第五章: 脉冲能量激发系统
先进版本的小偷电路
一个更喜欢用ID为“Ace_Propulsion”的投稿人在这里对于著名的焦耳小偷电路展示了一系列聪明的、创新性的修改。

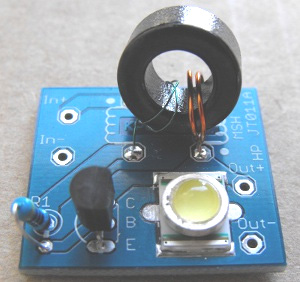

什么是焦耳小偷？焦耳小偷电路是一个简约的自激振荡升压电路，它小型、成本低、易制作。它通常是用于驱动照明负载。它可以用尽在单节电池中几乎所有的能量，即使是电压电平已经远低于在其它电路中被认为已经“充分放电”（“死了”）的电池。

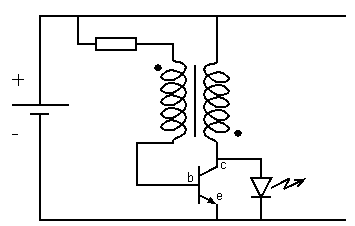

请注意“升压”的描述。这意味着，输出电压的增加是以更高的输入电流的损失为代价的。传统科学说，焦耳小偷电路永远不能达到COP>1。传统的焦耳小偷电路如下图所示，它在晶体管的集电极和发射极之间始终有一个能量损失。
适当修改这个电路可以从环境获取能量去给输出。实现这一点相当简单。首先，在我们开始讨论电路之前，我要告诉你关于LED的怪事：

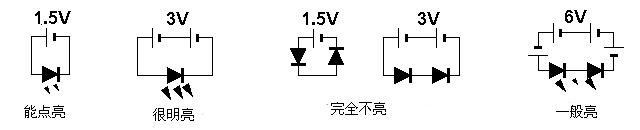

注意，你可以只用1.5伏点亮一个发光二极管，用3伏可以得到更明亮的光芒。但如果串联两个发光二极管，那么3伏的电压就会太低，因此完全无法点亮，而且电流为零。好了，奇怪的是，一个1.5V可以点亮一个LED。但是3V却怎么都不能让两个串联的LED发光。 而且，尽管电阻控制光的亮度但并不会以任何方式改变所需电压。

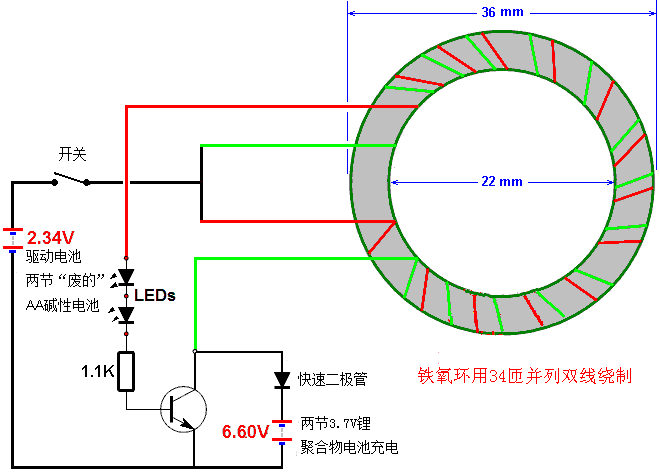

现在，说到点上了。我把这点运用到焦耳小偷上，而当我这样做时，我得到了COP>1，电路如下：
这个电路的输入电流为2.35伏的12.5毫安（为30毫瓦），而输出电流为6.60伏的8毫安（52.8毫瓦），即为COP=1.8，或输入功率比输出功率大80％。铁氧体磁环用0.4毫米直径的漆包铜线（美线规26号）绕制，而线匝在示图中是倾斜的，线匝的实际方向为径向，反正线匝的方向不影响电路性能。估计铁氧体环直径不是关键，但测试时也就只有这一个直径。快速二极管可以FP607、UF5408或类似的，也可以把三极管的基极和发射极连接在一起而代替高速二极管。所使用的LED是8毫米直径型的。
在这个电路中发现输入电压很重要。最佳输入电压在2.2伏到2.5伏之间，所以两个镍镉电池或两个镍氢电池大概是最佳的输入了，因为更高的电压只是导致更大的输入电流，而在输出功率上并无任何优化。
这个电路获得自由能的关键是至少使用两个串联连接的发光二极管。将它们置于晶体管的基极，且电流流向基极，而其“奇怪的东西”所造成的电流波动，将增强来自输出的能量。
一个很重要的一点是必须有至少两个LED，以及电路绝不能自启动，因为如果这样做，那么输入电压过高，而电路运行将是COP <1。因此，你需要用手启动电路运行，而另一个非常重要的一点是，输出电压应至少是输入电压的两倍。
这种技术的特点：
•可以实现COP> 1，然后恰当地修改电路，可以变成自供电。
•您可以提取“用尽”的电池的能量并用来自环境的能量来补充它。
•你该干嘛就干嘛去，让电路自行在家充电。
•有趣的是，这个电路发出高频声，这种声音往往能驱蚊！
微调电路：
参与该电路的操作有5个参数：
1.输入电压，
2.输出电压，线圈绕组，
3.环形的直径，
4.LED的数量，和
5.输送电流到晶体管基极的电阻。
装配电路的第一步是检查一下您要用的LED。这些LED是要串联连接的，所以从两个开始，并跨电池连接。如果LED亮了，则添加一个LED，直到LED链条跨接电池不亮了。这样做，将提高电路的性能系数COP过1，输出功率超过输入功率。
装环形时，记得环形上绕的线匝越多，线圈的阻抗就越大，这将会增加COP值，但太多的线匝又会导致更小的电流，这又意味降低了输出的充电速率。输出电压应始终是输入电压的两倍以上（例如：输入2.35V，输出6.60V）。

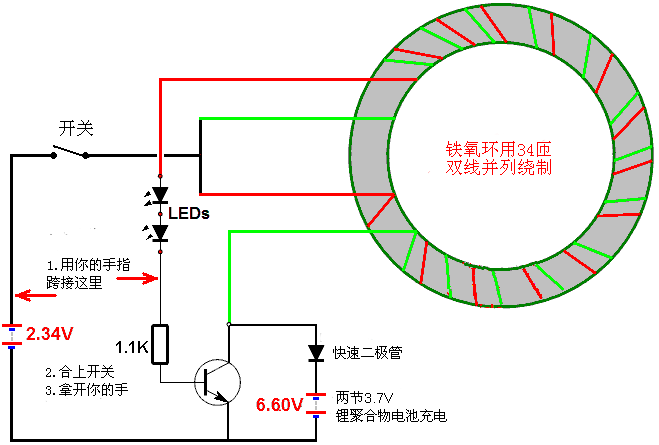

当电路建成如上，如果合上开关开始运行，则输入电压会太高，所以要保持加一个LED，直到电路不再自启动。然后，用你的手指去开始运行它，通过用你的体电阻旁路LED链，非常简单地得到电路的振荡。这是电路的低压部分，所以这样做完全不会有电击危险。另一种方法是用电阻代替你的手指，并用按钮开关来触发电路。
进一步改进是增加更多的LED，直至达到令电路无法启动的一个点上，即使你用手指试图使它运行。当达到这个点，除去一个LED并使电路运行。对比输入和输出功率位准，然后再移去一个LED并重复那些功率测量。继续这样做，同时你仍然有两个以上的LED，直到你确定在你的电路中最有效的LED数量，这就是你找到的你的电路能够实现的最好的COP性能。
在这个电路中的LED是用于造成基极电流波动，以此作为一个机制去获得COP> 1的性能，所以它们在那儿并非是为了照明。你可以增加电阻值，由此降低所用的输入电流的量，但这样做的结果是降低了输出功率。在我的电路中，我用了一个1100欧姆的电阻。
进一步实验：
这部分是关于我曾经做过一些实验，看看我是否能提高焦耳小偷的性能。显然，我还没有尝试到每一种可能的配置，所以我邀请你们（读者）做进一步的实验，因为焦耳小偷显然是一个很好的做实验的电路。

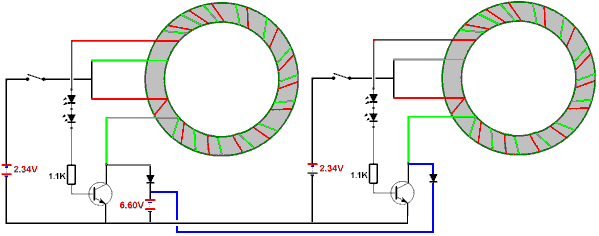

对于1000毫安时7.4伏锂电池组来说，仅8毫安的充电率是太低了，所以，有必要提高充电率。这可以通过并联两个或多个这样的电路做到，如下所示：
电池几乎完全放电，比新电池有着更高的内阻，因此通过电路汲取的电流越高，电路的效率就越低。这样的结果，通过这个电路使用的有效输入电压实际上低于电路原理图中所示的2.34伏。

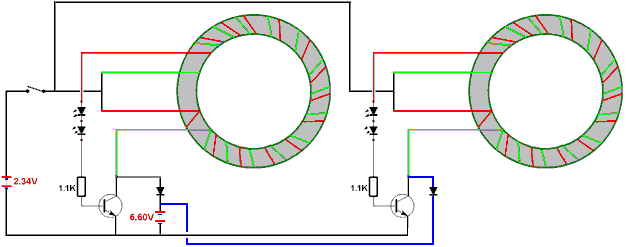

因此，或许它应该如下配置：

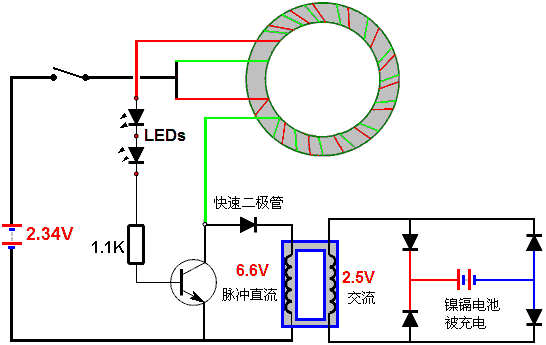

请记住输出电压始终应为输入电压的两倍。所以如果你想要给一个较低电压的镍镉电池充电，则应使用降压变压器，如下所示：

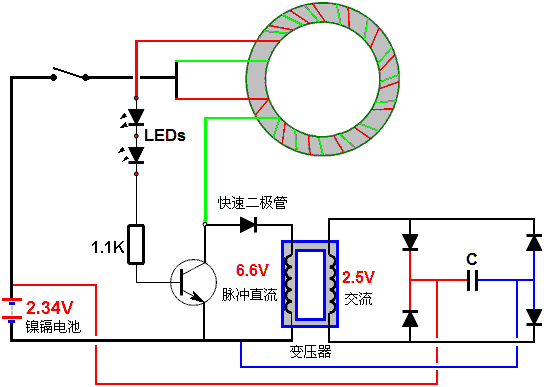

适当的修改，它可以成为自供电的和自充电的，如下所示：

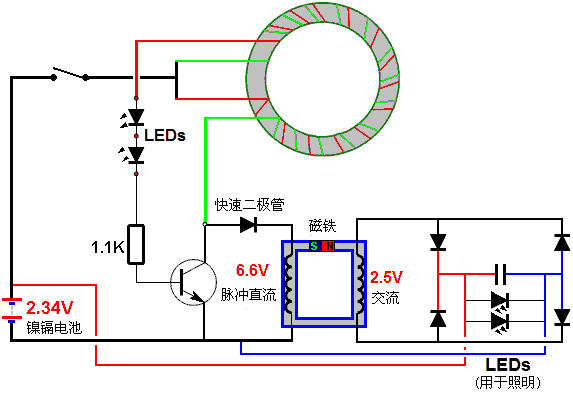

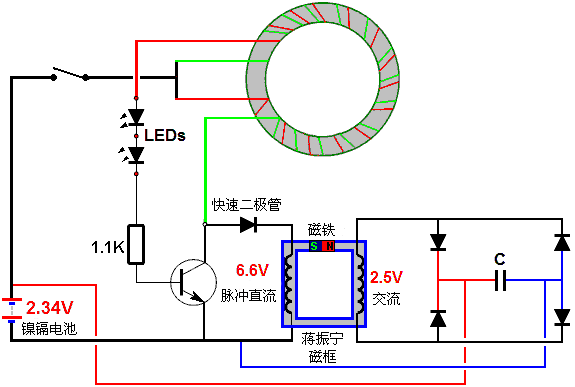

这种电路的性能可以利用不对称变压器进一步提高，如蒋振宁磁框或塞恩•海因茨的变压器，如下所示：
长明灯电路：
电压越高导致LED阻抗越低，因此通过负反馈而降低电路的效能，因此电路可以如下所示那样变得稳定：
此外，在疯狂科学家小屋查查大功率具有一瓦输出的焦耳小偷电路和其它各种有用的产品。
现在我们来看看罗马尼亚人约翰尼•奥姆设计的电路，他是自1982年以来就独立对自由能研究的人，尽管身边的每一个人都说自由能是不可能的，他还是在他的johnnyaum3 YouTube频道上展示了一些他的作品。约翰尼共享了他的许多高效设计的其中三个，包括自1999年以来在J.L.劳丁网站上的他的成功的永磁电机设计。
下面的两个电路仍在开发中。它们可以被认为是焦耳小偷电路，因为它们做大致相同的事情，但严格来说，这些都不是焦耳小偷电路，而是完全是新的创新的设计，在2009年至2010年初步形成。

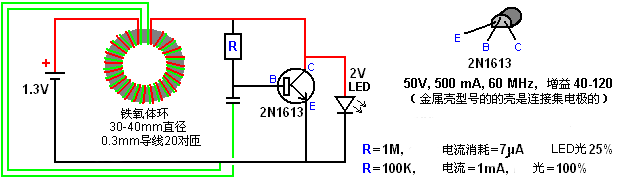

下面的电路是针对电流消耗最小化的，虽然它看起来挺像一个焦耳小偷，你会发现，环形绕组之一的尾端并不连接到另一个绕组的始端，而尽管导线像一个焦耳小偷那样是双线并绕绕制排列的，绕组的不同连接使得它的电路相当不同。它从44到49千赫在较高的频率上提高COP。
这个电路在非常低的电流上有一个大约650的惊人的COP，而你会发现，用一个1兆欧阻值的电阻时，电流消耗仅为7微安。这两个电路都可以在一定程度上对电池再充电，并可以修复驱动电池。普遍发现在任何装置中，功率级增加时，COP下降。要从LED得到全光输出，电流增大到毫1安，这当然是非常令人印象深刻的性能，而你能想象一个3000毫安时的镍氢AA电池能保持全功率点亮LED多久。

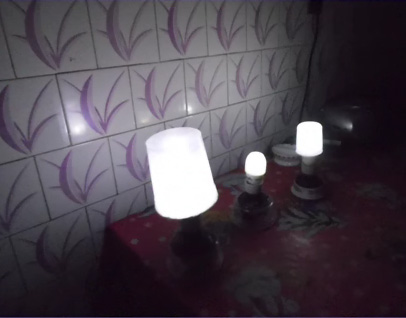

约翰尼•奥姆的第二个电路的目的为了更有用的照明系数用于没有市电的地方，并且由于由电路产生的轻微程度的电池再充电，一个电池可以运行10天。下面是一些约翰尼的原型在运行中：
约翰尼强调，这个电路产生愈合性，而且光比一个经典电路产生的光更白。这个电路在大约15千赫上运行。应当指出，显而易见的办法增加照明度是增加点这的LED，无论是通过并联连接使用一个以上的LED，还是/或是使用两个或更多的电路，都是完全可行的，因为电路是非常小、轻、而且制造便宜。在许多不同的品种中，一瓦的LED是随时可从不同的供应商处买到的。

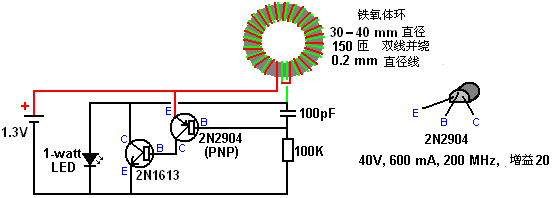

驱动这些强大的LED电路有点不同，以一个PNP晶体管直接连接到一个2N1613 NPN晶体管，通过约20倍的因子提高其增益。当打开时，这种连接方法没有明显的压降，而且便于使用非常低的电压，就像这个电路。这个电路中的铁氧体磁环是用直径为0.2mm的金属丝绕在整个圆周上的。在原型上，导致两根并列导线的150匝。此绕组是一个真正的双线并绕绕组，但没有像焦耳小偷那样连接。相反，一根导线的末端连接到另一根电线的始端，而不是别的，只留下两条线远离环形绕组。看起来像这样：
正如您所看到的，这是一个用很少的组件，看上去很简单的电路，可是在驱动强大的LED上却非常有效。
