秘密 3－不对称变压器
本帖最后由 能量海 于 2017-8-10 05:01 编辑
第五章: 脉冲能量激发系统
具有磁场反馈回路（第二个秘密的改进）
在一台不对称变压器中是违反楞次定律的
(因此不可能作为一台普通变压器使用)
所以：你能在L2上得到比在LS更多的电压。
条件：
共振频率约为10 kHz。总电感 LS是 2.2 mH，L2电感（与 L1电感同）是100 mH，LS
2 的比率是1:45，带有E形芯，磁导率为 2500。
结果：
在共振频率上，可以有一个电压是50倍高于以所有线圈LS匹配的部分（L1或L2）的，而在R上的电压变化不会超过15％。
唐•史密斯制
评论：在火花之间，L2 有一个电压在其两端。如果 RL 直接连接到 L2，那么将会没有共振也没有输出电流，没有火花也没有输出电流。
评论：L2 在其两端上无电压（无火花）。这是普通的反电动势抑制，由尼古拉•特斯拉创造。
评论：L2 在其两端没有电压（无火花）。
情形 1 ：短路线圈向一个方向绕制
结果：输出不以任何方式影响输入。
解说：来自输出线圈的信号在输入线圈上产生零电压差。
注：应该调整线圈的定位以得出最佳结果。
结果：输出不以任何方式影响输入。
解说：来自输出线圈的信号在输入线圈上产生零电压差。
注：应该调整输入线圈的定位以得出最佳结果。
注：线圈的定位基于芯的磁导率。磁导率越高意味着在一开始时的分布点越相似。
最佳定位：要找出线圈的最佳位置，把信号发生器连接到输出，然后找出线圈所在位置时输入终端显示为零。或者，用电阻电感电容计连接到输入终端，然后找到线圈所在位置是当输出终端短路时读数不发生变化之处。
第五章: 脉冲能量激发系统
秘密 3
不对称变压器
不对称变压器
具有磁场反馈回路（第二个秘密的改进）
在一台不对称变压器中是违反楞次定律的
(因此不可能作为一台普通变压器使用)

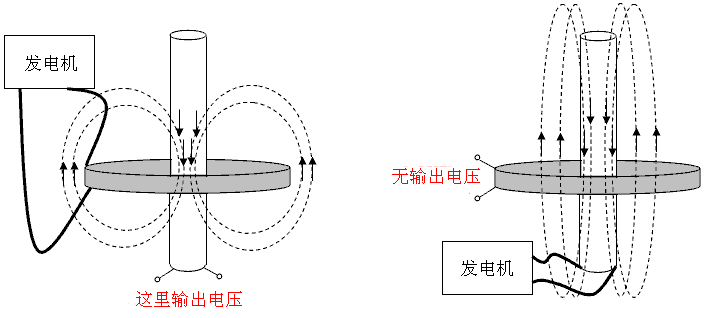

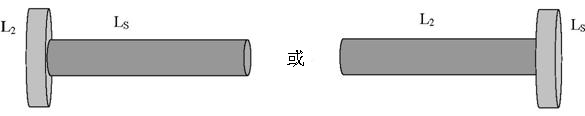

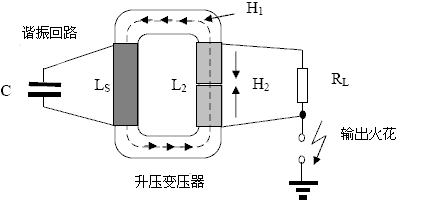

一个不对称变压器可以有两个线圈：L2和LS。线圈L2绕在环形芯的一边，而LS的绕制是要把环形和线圈L2都包起来，如下示：

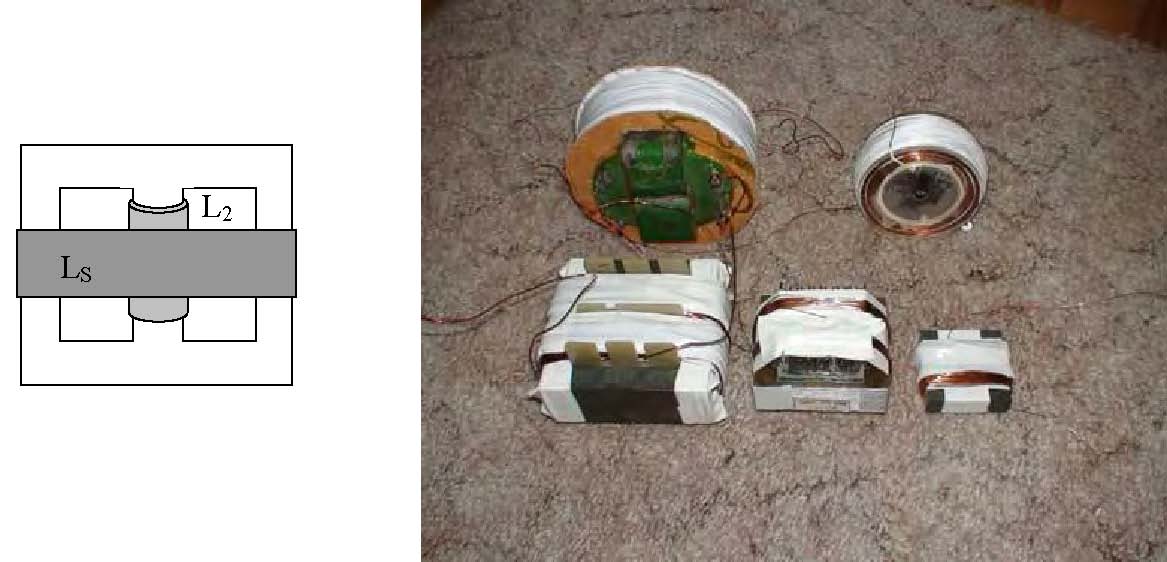

或者，这种配置可以用样式广泛的变压器芯来实现：

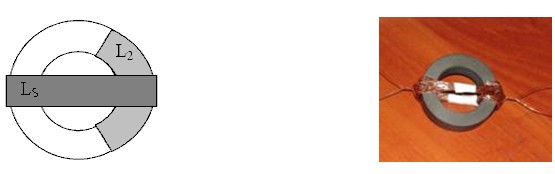

一个选项是使用上面的配置（开关电感器）并添加多一个线圈：

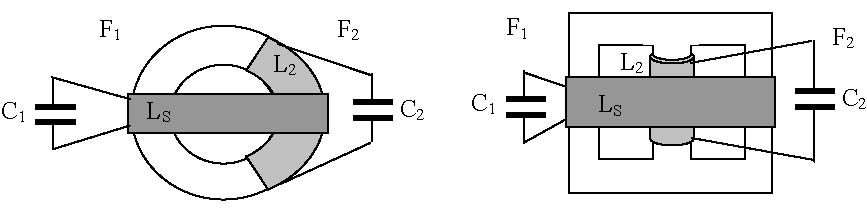

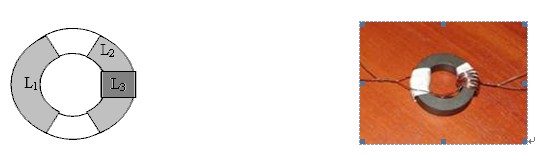

现在，您已了解此系统的运作原理，您可以使用任何你需要的配置。例如：
某些种类的不对称变压器的图解
一台不对称变压器的功当量

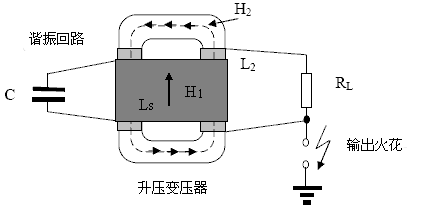

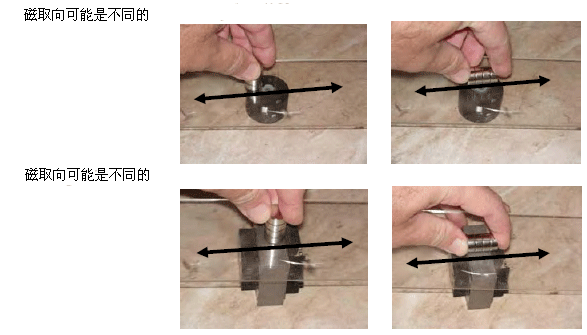

这个例子显示了一台普通变压器，绕制在E形芯上，并外加一个外部激励磁体。
这个例子显示了一台普通变压器，绕制在E形芯上，并外加一个外部激励磁体。
换句话说：依然使用 L2，但取代 LS 的是用了一块激励磁体。
结果：
1. 跨线圈L2生成的电压基于L2的匝数，但穿过L2的短路电流并不基于线圈L2的匝数。
2. 你需要选择连接到L2的负载以得到最大化的功率输出。非常低和非常高的负载，都几乎没有功率 输出。
1. 跨线圈L2生成的电压基于L2的匝数，但穿过L2的短路电流并不基于线圈L2的匝数。
2. 你需要选择连接到L2的负载以得到最大化的功率输出。非常低和非常高的负载，都几乎没有功率 输出。
不对称变压器中的谐振
第一个线圈用作能量的转换器，而第二个线圈则作为能量的接收器。

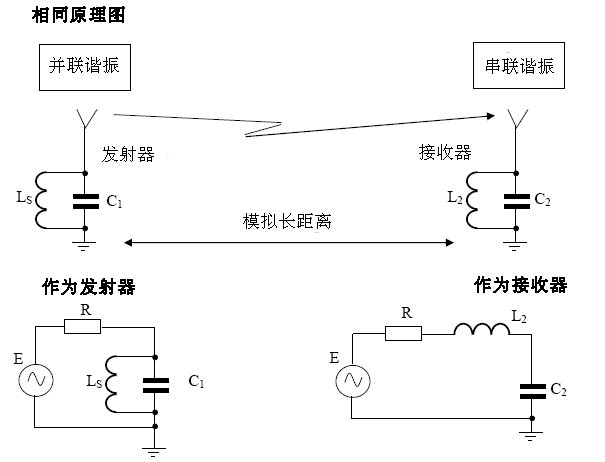

它非常象广播电台，接收器远离发射器，而且没有回馈。第一线圈以并联共振方式工作（尽管两个原理图看起来很象）。
所以：你能在L2上得到比在LS更多的电压。
一个实验
条件：
共振频率约为10 kHz。总电感 LS是 2.2 mH，L2电感（与 L1电感同）是100 mH，LS
2 的比率是1:45，带有E形芯，磁导率为 2500。结果：
在共振频率上，可以有一个电压是50倍高于以所有线圈LS匹配的部分（L1或L2）的，而在R上的电压变化不会超过15％。
LS和L2之间的电压相移约为90°。
（振幅相等）
此外

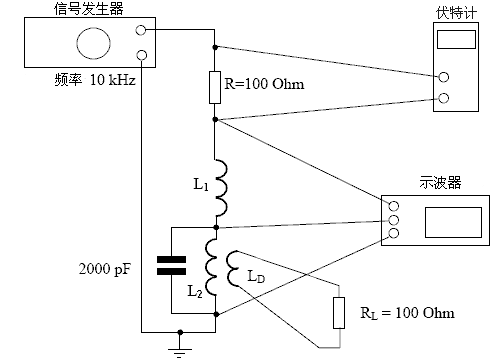

一个附加的降压线圈 LD 围着 L2,绕制，匝数比 50:1 (与L2匹配)，而负载电阻 RL = 100 欧姆，并与它连接。
此外
一个附加的降压线圈 LD 围着 L2,绕制，匝数比 50:1 (与L2匹配)，而负载电阻 RL = 100 欧姆，并与它连接。
结果
电流消耗的变化（通过跨R的电压测量估计）不会超过15%。
电流消耗的变化（通过跨R的电压测量估计）不会超过15%。
不对称变压器应用的现代选项
唐•史密斯制

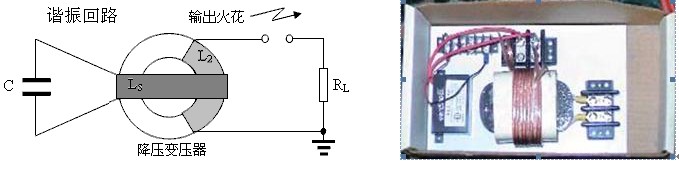

原理图如下：
评论：在火花之间，L2 有一个电压在其两端。如果 RL 直接连接到 L2，那么将会没有共振也没有输出电流，没有火花也没有输出电流。
更加准确：
评论：L2 在其两端上无电压（无火花）。这是普通的反电动势抑制，由尼古拉•特斯拉创造。
更有益的
评论：L2 在其两端没有电压（无火花）。
秘密 3.1
基于短路线圈的不对称变压器
基于短路线圈的不对称变压器
介绍
注：短路线圈上的电压分布基于激励线圈的定位。
陈述

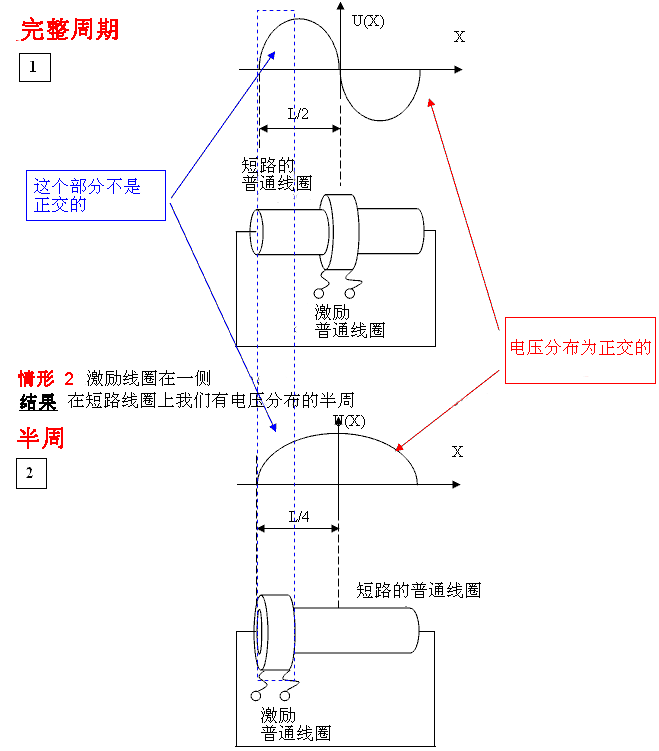

情形 1 激励线圈居中:
结果：在短路线圈上我们有了电压分布的完整周期。
注：短路线圈上的电压分布基于激励线圈的定位。
陈述
情形 1 激励线圈居中:
结果：在短路线圈上我们有了电压分布的完整周期。
不对称变压器的结构
基于短路线圈
基于短路线圈

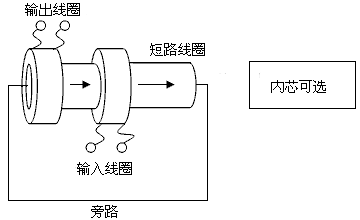

情形 1 ：短路线圈向一个方向绕制
结果：输出不以任何方式影响输入。
解说：来自输出线圈的信号在输入线圈上产生零电压差。
注：应该调整线圈的定位以得出最佳结果。

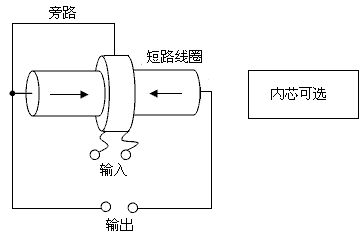

情形 2：短路线圈由中间向外向相反方向绕制，而只有一半的线圈是短路的：
结果：输出不以任何方式影响输入。
解说：来自输出线圈的信号在输入线圈上产生零电压差。
注：应该调整输入线圈的定位以得出最佳结果。
注：线圈的定位基于芯的磁导率。磁导率越高意味着在一开始时的分布点越相似。
最佳定位：要找出线圈的最佳位置，把信号发生器连接到输出，然后找出线圈所在位置时输入终端显示为零。或者，用电阻电感电容计连接到输入终端，然后找到线圈所在位置是当输出终端短路时读数不发生变化之处。
