卡洛斯·贝尼特斯的自供电自由能源发电机
本帖最后由 能量海 于 2017-8-8 13:11 编辑
第五章: 脉冲能量激发系统
卡洛斯•贝尼特斯的自供电自由能源发电机
墨西哥的土木工程师卡洛斯•贝尼特斯(Carlos Benitez)设计出实质上是上面讨论的3个电池的开关。他工作的时候还没有固体电子学，所以他的设计越发令人印象深刻。下面是他的一些专利信息：
本人，卡洛斯•F•贝尼特斯，土木工程师，居住地墨西哥，瓜达拉哈拉，奥坎波街，141，在此郑重声明本发明性质：
本发明是关于在异常简单、经济和实用的条件下获取电流的一个新工艺。我综合发应用组合：用于电流生产的装置为一个或数个电容器充电，其集电器或内涂层连接到初级绕组、或数个感应线圈的终端之一，而那些电容器的其它涂层轮流通过一个变压器的初级绕组接地，或通过变压器初级到上述的集电器，适当的手段收集这些变压器的次级绕组中产生的电流，并对上述集电器施加充电，并用适当手段给那些集电器放电，而为了把其能量的部分或全部应用到已经描述过的过程的连续复制，以这种方式，增加电能的生产，或维持一个恒定的、预先确定的电力输出。

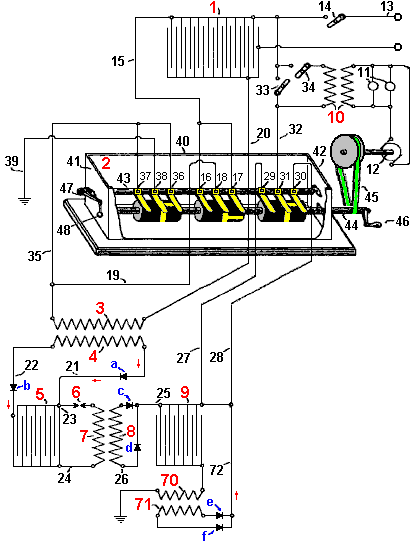

此外，本发明包括一种零件的新组合，由此得到的优势将通过两种附图中所示的不同的情况的考虑而充分理解，其中：
1 是一组电容器。
2 是一个旋转的换向器，用于在适当的时刻建立和断开电路连接。
3 是变压器或感应线圈的初级绕组。
4 是变压器或感应线圈的次级绕组。
5 是第二组电容器。
6 是一个振荡火花隙。
7 是第二台变压器的初级绕组。
8 是那台变压器的次级绕组。
9 是第三组电容器。
70 是第三台变压器的初级绕组。
71 是那台变压器的次级绕组。
10 是第四台变压器。
11 是一串白炽灯。
12 是一台电机。
(a), (b), (c), (d), (e) 和 (f) 是汞弧整流器或阴极阀，允许电流仅在箭头所示的方向流动。
电容器组1通过导线13连接到电源，给电容器组1提供初始充电。这个初始充电是用来启动系统运行的，并可以通过开关14的手段在任何时候断开。
导线15用换向器2的极16和17连接电容器组1的内叶，而其极18通过导线19连接到变压器初级绕组3的其中一个末端，它的另一端通过导线20连接到电容器组1的外叶。这台变压器的次级绕组4通过导线21连接到电容器组5内极板，并通过导线22连接到电容器组5的外极板。以同样的方式，导线23和24把那些连接传递到第二台变压器的初级绕组7的两边。导线23还包含振荡器火花隙6，而导线21、22、25、26和72包含单向阴极阀a、b、c、d、e和f。这个第二台变压器的次级绕组8，连接到电容器组9的内极板，其外极板通过第三变压器的初级绕组70接地。第三台变压器的次级绕组71还通过导线72连接到内部的电容器组9的内极板。导线72和28还连接这些内极板到换向器极29和30，通过换向器触点31组成一个换向器转换开关，它又由导线32连接电容组1的内极板。开关33和34令变压器10的初级绕组连接或断开，其次级绕组提供电流给白炽灯11和电动机12。最后，初级绕组3的末端之一通过导线35连接到换向器2的极36和极37，而其相应的换向器触点38通过导线39接地。
由于建设和使用所有这些组件（除换向器外）已被完全理解，描述它们就毫无意义了。换向器2被封装在罐40中，其端壁41和42支承着接触装置杆43的端部和转轴44的轴承。接触杆用非导电材料制成，对它是一个固定的连接，铜的接触片电刷是16、17和18、36、37和38，以及29、30和31。使这些电刷和安装在轴44上的旋转柱体之间的接触牢靠，是通过旋转杆臂47以及相关的配重48来保证的。
安装在轴44上的三个旋转柱体是用非导电材料制作的，而其中间则绕着一导电条。这个条带有两个导电马刺向外伸出，一个向右而一个向左，定位在柱体圆周上相隔180°。当轴44转动时，这会导致中央的触点（例如，18）首先连接其关联的触点（例如，17），然后断开，再连接到另一个触点（例如，16），形成一个切换开关机构。
两个外侧的圆柱体上的开关条是彼此对齐的，中间柱体上的开关条置于相对于两个外侧的圆柱体上的开关条在圆周90°的位置上。
这可以图中看到，在所示的轴的位置，38和36是连接的，而31和30连接，而18既不连接16，也不连接17。
当轴44转动了90°，18将连接到17，而31和38都将被隔离。
当轴44转动了另外一个90°时，电刷18将被隔离，而电刷38将连接到37，同时电刷31连接到29。
当轴44转动了另外一个90°时，电刷18将连接到电刷16，同时电刷31和38将被隔离。
[注：如果图是成正确比例的，每次旋转将有四个位置是三个中央刷没有连接到任何外侧电刷的，造成每旋转一周的切换顺序为通、断、通、断、通、断、通、断。这些开关顺序中的中断已被证明在电池正在充电时有一个显著的效果。]
轴44被加长并突出穿过端壁42，以便皮带传动45，或其它合适的方法，可用于旋转该轴，驱动是通过电机12，或可能通过手摇曲柄46。罐40装满油或其它绝缘液体，以防止电刷之间会降低系统能效的火花。
这个系统运行如下：
以换向器在图中所示的位置，也就是说，以电刷36连接到38和电刷30连接到31，并假定电容器组1通过导线13连接到电源（即，维姆斯赫斯特氏起电机），开关14闭合，电流通过导线13到充电电容器组1，使电流流过导线20、初级绕组3、导线35、电刷36、电刷38和导线39再接地。这个电流通过初级绕组3在次级绕组4中诱导出一个反向电流，流经导线21，给电容器组5充电，然后直接诱导电流流经导体22，给电容器组5充电。
电流流向电容器组5的两组极板，给它充电，并跨火花隙6产生一个火花，产生一个非常尖锐的脉冲电流通过初级绕组7。这反过来又在次级绕组8中引起相当数量的高频振荡电流，而它们沿着导线25和26传递，并通过二极管c和d，从而给电容器组9充电，并导致一组对应的高频脉冲流以初级绕组70再到地。这个在次级绕组71里的感应电流流经二极管e和f，并向前经过导线72，进一步给电容器组9增加充电。
因此，电容器组1由外部源充电，电容器组9将间接地和连续地被重新充电几次，产生的电量远远大于电容器组1。通过这种方式，该系统可自供电而无需用曾经启动它的电源，这意味着开关14可以打开。
当轴44旋转90°，电刷17与电刷18连接，同时电刷31和38两者都断开。这导致电容器组1通过变压器初级3完全放电，引起了已描述的进程——电容器组9接收相当大的电荷。这将导致电容器组1完全放电，而电容器组9被用大量的电力高度充电。因此，如果我们现在关闭开关33，并旋转轴44再过一个90°，则有以下情况的结果：
1. 电刷17 和18 将断开。
2. 电刷37和38成为连接，这反过来又连接电容器组1的外极板至地。电刷29和31连接，然后连接电容器组9的内极板到电容器组1的内极板。
3. 电容器组9的高电荷的部分会作为电流，通过导线32进入到电容器组1。
4. 电容器组9内极板的这个电流导致直接匹配负电荷从地流过初级绕组70，以抵消电荷的不平衡。
5. 这在次级绕组71中感应出一个电流，传递额外的电功率到电容器组9和电容器组1的两者外极板，而进一步相当大地增强了流过初级绕组70的电流。
6. 此外，由于电容器组1刚刚被新充电，它驱动额外电流通过初级绕组3，引起新的感应电流，它会像以前一样，在电容器组5和电容器组9的内极板上产生大量增加的电荷，如前所述。
如果轴44进一步旋转90°，那么将造成电刷16和18之间的连接，而所有其它回路都将被打开，引起电容器组1再次放电，从而重复上述的整个过程，使得轴44连续旋转。
这个系统可产生一种不断增加的电流供应，流经导线32，这样，开关34可以闭合，允许变压器10提供的电功率运行电动机12，令轴44连续旋转，使得系统自供电而无需任何形式的外部电源。插入导线32中的额外的变压器可用于给补充设备供电。
这里，初级绕组50通过所示的虚线与前者配置的导线19和20连接，而导线53连接到导线27和导线28。这种配置为初级绕组50通过其末端51连接导线20，因此是固定地连接到电容器组1的外极板，而其另一端52被连接到导线35将被间歇性地接地。导线53被连接到导线27和28，将间歇性地把电容器组54的内极板和电容器组1的内极板连接在一起。
以这种配置，次级绕组55的两端通过二极管56和57连接到导线53。电容器组54的外极板通过初级绕组58固定接地。次级59的两端均通过二极管60和61连接，返回到导线53。其结果是，如果电容器组1充电，它驱使一个电流通过导线20，并通过初级绕组50，然后通过导线35和39到地。这个在次级绕组55里的感应电流被存储在电容器组54和电容器组1的内极板中，此刻，电刷29和31之间的电路闭合，这样，导线53连接到导线32。在接受这些新电荷上，电容器组1和电容器组54将产生新的感应电流流经初级绕组50和58。在这些多个充电脉冲将随时间而减少，直到它们变得非常小，这时，由于轴44的旋转，电刷29和31之间和电刷36和38之间的连接将不再维持，而是，电刷18和17将成为连接，放电电容器组1通过初级线圈端部50，它是一个非常强大的放电，充电电容器组54由于导线53现在从导线32断开。这反过来，使强大的电流流过初级绕组58，进一步给电容器54充电了，然后当轴44进一步旋转时流入电容器组1，使得系统即能自供电，又能给其他设备提供有用的电能。
应当清楚理解的是，汞弧整流器或阴极阀二极管的使用所述的一样，并不以任何方式在系统中不可或缺，因为那些设备可以通过适当的电容器配置来代替，它们将单独接收、引导和翻转次级的电流。
只敲一次钟，它却振动许多次，这些振动传递到空气中，使我们听到钟声。钟越大，振动越慢，我们听到的音符的音调越低。尖锐的电压脉冲被施加到一个线圈时，发生同样的事，因为只是一个脉冲会导致线圈中多次振动。像钟一样，振动的频率取决于线圈结构，而不是它是如何脉冲的，虽然，像钟，但尖脉冲对于线圈或急剧撞击对于钟，产生的效应更大。
你会发现这里卡洛斯使用空芯线圈的共振“振铃”来获得能量增益，然后用来作为正反馈进一步给电容器组充电。通过一个火花产生一个单一的尖脉冲，导致许多次的线圈振荡，其中的每一个都贡献出输出功率，产生一个能量增益。振铃频率应该是3兆赫左右。还值得注意的是，以这样的设计，无需任何电池、而仅仅靠维姆胡斯特静电发电机的手工转动和换向器轴44的初始运行就可以实现电力生产。
第五章: 脉冲能量激发系统
卡洛斯•贝尼特斯的自供电自由能源发电机
墨西哥的土木工程师卡洛斯•贝尼特斯(Carlos Benitez)设计出实质上是上面讨论的3个电池的开关。他工作的时候还没有固体电子学，所以他的设计越发令人印象深刻。下面是他的一些专利信息：
卡洛斯•贝尼特斯专利 GB 17,811 1915年5月13日
产生电流的系统
本人，卡洛斯•F•贝尼特斯，土木工程师，居住地墨西哥，瓜达拉哈拉，奥坎波街，141，在此郑重声明本发明性质：
本发明是关于在异常简单、经济和实用的条件下获取电流的一个新工艺。我综合发应用组合：用于电流生产的装置为一个或数个电容器充电，其集电器或内涂层连接到初级绕组、或数个感应线圈的终端之一，而那些电容器的其它涂层轮流通过一个变压器的初级绕组接地，或通过变压器初级到上述的集电器，适当的手段收集这些变压器的次级绕组中产生的电流，并对上述集电器施加充电，并用适当手段给那些集电器放电，而为了把其能量的部分或全部应用到已经描述过的过程的连续复制，以这种方式，增加电能的生产，或维持一个恒定的、预先确定的电力输出。
此外，本发明包括一种零件的新组合，由此得到的优势将通过两种附图中所示的不同的情况的考虑而充分理解，其中：
1 是一组电容器。
2 是一个旋转的换向器，用于在适当的时刻建立和断开电路连接。
3 是变压器或感应线圈的初级绕组。
4 是变压器或感应线圈的次级绕组。
5 是第二组电容器。
6 是一个振荡火花隙。
7 是第二台变压器的初级绕组。
8 是那台变压器的次级绕组。
9 是第三组电容器。
70 是第三台变压器的初级绕组。
71 是那台变压器的次级绕组。
10 是第四台变压器。
11 是一串白炽灯。
12 是一台电机。
(a), (b), (c), (d), (e) 和 (f) 是汞弧整流器或阴极阀，允许电流仅在箭头所示的方向流动。

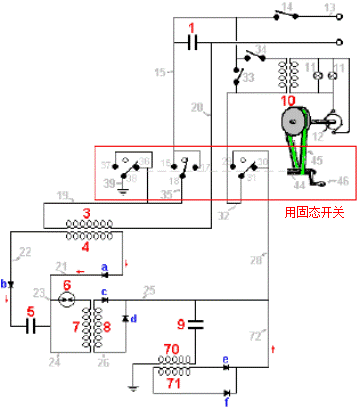

或用当代的符号:
电容器组1通过导线13连接到电源，给电容器组1提供初始充电。这个初始充电是用来启动系统运行的，并可以通过开关14的手段在任何时候断开。
导线15用换向器2的极16和17连接电容器组1的内叶，而其极18通过导线19连接到变压器初级绕组3的其中一个末端，它的另一端通过导线20连接到电容器组1的外叶。这台变压器的次级绕组4通过导线21连接到电容器组5内极板，并通过导线22连接到电容器组5的外极板。以同样的方式，导线23和24把那些连接传递到第二台变压器的初级绕组7的两边。导线23还包含振荡器火花隙6，而导线21、22、25、26和72包含单向阴极阀a、b、c、d、e和f。这个第二台变压器的次级绕组8，连接到电容器组9的内极板，其外极板通过第三变压器的初级绕组70接地。第三台变压器的次级绕组71还通过导线72连接到内部的电容器组9的内极板。导线72和28还连接这些内极板到换向器极29和30，通过换向器触点31组成一个换向器转换开关，它又由导线32连接电容组1的内极板。开关33和34令变压器10的初级绕组连接或断开，其次级绕组提供电流给白炽灯11和电动机12。最后，初级绕组3的末端之一通过导线35连接到换向器2的极36和极37，而其相应的换向器触点38通过导线39接地。
由于建设和使用所有这些组件（除换向器外）已被完全理解，描述它们就毫无意义了。换向器2被封装在罐40中，其端壁41和42支承着接触装置杆43的端部和转轴44的轴承。接触杆用非导电材料制成，对它是一个固定的连接，铜的接触片电刷是16、17和18、36、37和38，以及29、30和31。使这些电刷和安装在轴44上的旋转柱体之间的接触牢靠，是通过旋转杆臂47以及相关的配重48来保证的。
安装在轴44上的三个旋转柱体是用非导电材料制作的，而其中间则绕着一导电条。这个条带有两个导电马刺向外伸出，一个向右而一个向左，定位在柱体圆周上相隔180°。当轴44转动时，这会导致中央的触点（例如，18）首先连接其关联的触点（例如，17），然后断开，再连接到另一个触点（例如，16），形成一个切换开关机构。
两个外侧的圆柱体上的开关条是彼此对齐的，中间柱体上的开关条置于相对于两个外侧的圆柱体上的开关条在圆周90°的位置上。
这可以图中看到，在所示的轴的位置，38和36是连接的，而31和30连接，而18既不连接16，也不连接17。
当轴44转动了90°，18将连接到17，而31和38都将被隔离。
当轴44转动了另外一个90°时，电刷18将被隔离，而电刷38将连接到37，同时电刷31连接到29。
当轴44转动了另外一个90°时，电刷18将连接到电刷16，同时电刷31和38将被隔离。
[注：如果图是成正确比例的，每次旋转将有四个位置是三个中央刷没有连接到任何外侧电刷的，造成每旋转一周的切换顺序为通、断、通、断、通、断、通、断。这些开关顺序中的中断已被证明在电池正在充电时有一个显著的效果。]
轴44被加长并突出穿过端壁42，以便皮带传动45，或其它合适的方法，可用于旋转该轴，驱动是通过电机12，或可能通过手摇曲柄46。罐40装满油或其它绝缘液体，以防止电刷之间会降低系统能效的火花。
这个系统运行如下：
以换向器在图中所示的位置，也就是说，以电刷36连接到38和电刷30连接到31，并假定电容器组1通过导线13连接到电源（即，维姆斯赫斯特氏起电机），开关14闭合，电流通过导线13到充电电容器组1，使电流流过导线20、初级绕组3、导线35、电刷36、电刷38和导线39再接地。这个电流通过初级绕组3在次级绕组4中诱导出一个反向电流，流经导线21，给电容器组5充电，然后直接诱导电流流经导体22，给电容器组5充电。
电流流向电容器组5的两组极板，给它充电，并跨火花隙6产生一个火花，产生一个非常尖锐的脉冲电流通过初级绕组7。这反过来又在次级绕组8中引起相当数量的高频振荡电流，而它们沿着导线25和26传递，并通过二极管c和d，从而给电容器组9充电，并导致一组对应的高频脉冲流以初级绕组70再到地。这个在次级绕组71里的感应电流流经二极管e和f，并向前经过导线72，进一步给电容器组9增加充电。
因此，电容器组1由外部源充电，电容器组9将间接地和连续地被重新充电几次，产生的电量远远大于电容器组1。通过这种方式，该系统可自供电而无需用曾经启动它的电源，这意味着开关14可以打开。
当轴44旋转90°，电刷17与电刷18连接，同时电刷31和38两者都断开。这导致电容器组1通过变压器初级3完全放电，引起了已描述的进程——电容器组9接收相当大的电荷。这将导致电容器组1完全放电，而电容器组9被用大量的电力高度充电。因此，如果我们现在关闭开关33，并旋转轴44再过一个90°，则有以下情况的结果：
1. 电刷17 和18 将断开。
2. 电刷37和38成为连接，这反过来又连接电容器组1的外极板至地。电刷29和31连接，然后连接电容器组9的内极板到电容器组1的内极板。
3. 电容器组9的高电荷的部分会作为电流，通过导线32进入到电容器组1。
4. 电容器组9内极板的这个电流导致直接匹配负电荷从地流过初级绕组70，以抵消电荷的不平衡。
5. 这在次级绕组71中感应出一个电流，传递额外的电功率到电容器组9和电容器组1的两者外极板，而进一步相当大地增强了流过初级绕组70的电流。
6. 此外，由于电容器组1刚刚被新充电，它驱动额外电流通过初级绕组3，引起新的感应电流，它会像以前一样，在电容器组5和电容器组9的内极板上产生大量增加的电荷，如前所述。
如果轴44进一步旋转90°，那么将造成电刷16和18之间的连接，而所有其它回路都将被打开，引起电容器组1再次放电，从而重复上述的整个过程，使得轴44连续旋转。
这个系统可产生一种不断增加的电流供应，流经导线32，这样，开关34可以闭合，允许变压器10提供的电功率运行电动机12，令轴44连续旋转，使得系统自供电而无需任何形式的外部电源。插入导线32中的额外的变压器可用于给补充设备供电。

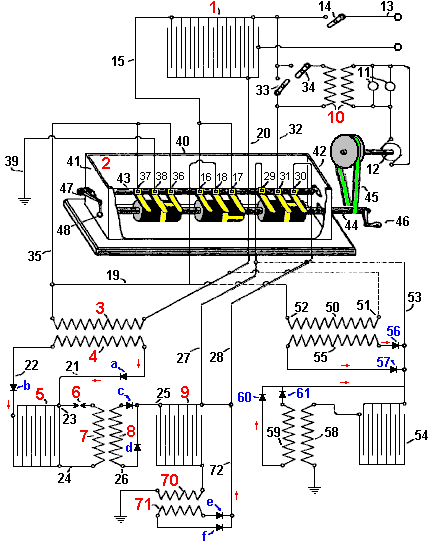

不采用上述的高频电流，可通过下图的右下方所示的配置达到类似的结果：
这里，初级绕组50通过所示的虚线与前者配置的导线19和20连接，而导线53连接到导线27和导线28。这种配置为初级绕组50通过其末端51连接导线20，因此是固定地连接到电容器组1的外极板，而其另一端52被连接到导线35将被间歇性地接地。导线53被连接到导线27和28，将间歇性地把电容器组54的内极板和电容器组1的内极板连接在一起。
以这种配置，次级绕组55的两端通过二极管56和57连接到导线53。电容器组54的外极板通过初级绕组58固定接地。次级59的两端均通过二极管60和61连接，返回到导线53。其结果是，如果电容器组1充电，它驱使一个电流通过导线20，并通过初级绕组50，然后通过导线35和39到地。这个在次级绕组55里的感应电流被存储在电容器组54和电容器组1的内极板中，此刻，电刷29和31之间的电路闭合，这样，导线53连接到导线32。在接受这些新电荷上，电容器组1和电容器组54将产生新的感应电流流经初级绕组50和58。在这些多个充电脉冲将随时间而减少，直到它们变得非常小，这时，由于轴44的旋转，电刷29和31之间和电刷36和38之间的连接将不再维持，而是，电刷18和17将成为连接，放电电容器组1通过初级线圈端部50，它是一个非常强大的放电，充电电容器组54由于导线53现在从导线32断开。这反过来，使强大的电流流过初级绕组58，进一步给电容器54充电了，然后当轴44进一步旋转时流入电容器组1，使得系统即能自供电，又能给其他设备提供有用的电能。
应当清楚理解的是，汞弧整流器或阴极阀二极管的使用所述的一样，并不以任何方式在系统中不可或缺，因为那些设备可以通过适当的电容器配置来代替，它们将单独接收、引导和翻转次级的电流。
只敲一次钟，它却振动许多次，这些振动传递到空气中，使我们听到钟声。钟越大，振动越慢，我们听到的音符的音调越低。尖锐的电压脉冲被施加到一个线圈时，发生同样的事，因为只是一个脉冲会导致线圈中多次振动。像钟一样，振动的频率取决于线圈结构，而不是它是如何脉冲的，虽然，像钟，但尖脉冲对于线圈或急剧撞击对于钟，产生的效应更大。
你会发现这里卡洛斯使用空芯线圈的共振“振铃”来获得能量增益，然后用来作为正反馈进一步给电容器组充电。通过一个火花产生一个单一的尖脉冲，导致许多次的线圈振荡，其中的每一个都贡献出输出功率，产生一个能量增益。振铃频率应该是3兆赫左右。还值得注意的是，以这样的设计，无需任何电池、而仅仅靠维姆胡斯特静电发电机的手工转动和换向器轴44的初始运行就可以实现电力生产。
