第三章:静脉冲系统
阿什利的弗洛伊德VTA静态发电机的简化版
2014年4月，有人发给我一些有关弗洛伊德•斯威特（Floyd Sweet）的资料——新西兰尼尔森的阿什利•格雷（Ashley Gray）。尽管弗洛伊德•斯威特的主要设计是一台让人不敢去尝试复制的设备，而阿什利做的简化版似乎更易于理解，而且这个版本看起来是很有理由去尝试复制的。
1994年6月20日，阿什利说：
1985年我去过美国后，当时我被第一次介绍给弗洛伊德•斯威特，我被邀请回去和他一起工作。当时他由伊索研究所的马克•高兹资助，而达里尔•罗伯茨则是洛杉矶研究所的协调员之一，同弗洛伊德一起工作了一段时间后，我们离开美国去了英国。在那个阶段，“政治”变得艰难起来。虽然我们在英格兰，马克•高兹联系我们并告之，弗洛伊德已取得了一些成果，他们想要我们来核实。
我们回新西兰时，达里尔•罗伯茨送来了实验室笔记，这是他在“空间量子调制器”的第一次测试期间的记录及其施工细节。我们被要求重复实验来验证结果。我们做了设备，但当时无法得到任何结果。鉴于已经发布了新的信息，我做了一些进一步的实验，并设法去取得了一些有趣的结果——没有磁铁“调节”——据我所知，在原始设备里没有用到。
在美国时，我最初做的设备包括两个安装在钢架上的1英寸×1英寸（25×25毫米）的钕磁。有两个“调制”绕组和一个输出绕组。它是由一个特制的、从1千赫至2千赫可调的正弦波振荡器驱动的。从这个设备我们没有得到任何输出或显著的结果。弗洛伊德觉得这是由于钕磁的高场强和闭合磁路。弗洛伊德没有提到任何必要的磁铁调节。
于是做了第二个原型，用钡铁氧体磁体，尺寸为6英寸×4英寸×1英寸（150×100×25毫米）：

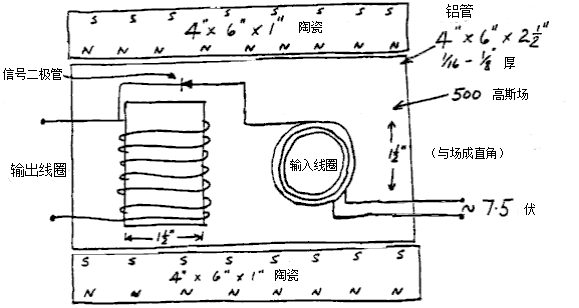

这里需要理解一些东西。首先，阿什利做的东西对我来说似乎是一种与弗洛伊德•斯威特不同的设计，尽管它可能只是被认为是弗洛伊德设计的简化版，用的磁铁是没有“调节”的。其次，阿什利已经从他的原型机得到了我认为是很显著的结果，以只有0.001瓦的输入得出111瓦的输出功率（111,000的COP）。第三，阿什利成功做了一个铝制外壳。人们有一个很错误的想法，认为铝是不导磁的，所以磁铁不会吸附它。实际上铝对磁场的确有重大的影响，如果够厚，可以作为磁屏蔽。第四，阿什利的设计采用了两个互成直角的线圈，而那种运行风格可以在其它自由能设计中见到。至少，先看看阿什利的设计吧：

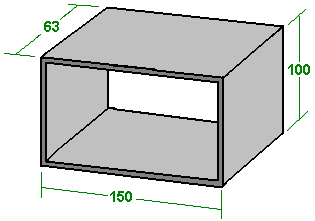

铝外壳不深。端部为6英寸×4英寸×2.5英寸，即是150×100×63毫米。其原因在于，需要有500高斯的强磁场流过铝盒，因此，通过两个线圈到盒子里。铝外壳的小尺寸意味着垂直的输入线圈的直径必须保持下降，这就是为什么它被设置在1.5英寸或38毫米。它的长度不能超过4英寸或（100毫米）减去铝板厚度，即1.5到3毫米范围内。类似地，输出线圈长度必须小于63毫米，因为它是平放的，以使得磁体的场流过线圈的长度，通过里边的每一个匝。
下图可以在施工的尺寸方面得出一个稍微清晰一点的概念。目前，那样大小的磁铁在英国块14英镑。它们每个都有8公斤的拉力，而且很重。如果一块150×100毫米大小的磁铁用一系列较小的磁铁组合而成，该装置可能会运行正常。

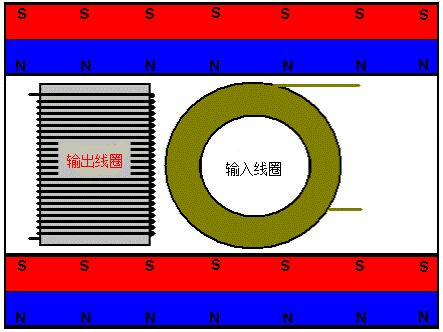

磁力线流过输出线圈的长度，也流过输入线圈的宽度。正如你从图中可以看到，尽管磁铁很大，设备结构紧凑。输入需要的是一个优质正弦波。阿什利还说：
首次成功测试的实验室笔记的细节
原始测试设置：
一个美国韦夫特克公司（Wavetek）制造的信号发生器被用来驱动输入线圈
输入线圈：1.5英寸直径，120匝的20号线规线（0.812毫米直径，总电阻约为1欧姆）
输入 = 7.5伏，3.l毫安 = 23毫瓦
输出线圈：1.5英寸直径，12匝的12号线规线（2.05毫米直径）
输出 = 10.4伏方波，1.84安培 = 19.15瓦，约400 Hz
注：
频率一般成正比受阻性负载1.8安培20瓦灯泡影响——亮度随频率的增加而增加，随频率的下降而下降，除了在某些点上——当它出现了逆相关时，亮度随着频率的增加而降低等。
第一次修改：
信号发生器被换成了为特定目的建造的9伏输出的正弦波振荡器。输入线圈增加到250匝，用18号线规线（1.024毫米），而输出线圈增加至24匝，用18号线规线（1.024毫米直径）。磁铁、间距等全部保持不变。
输入：7.2伏，143毫安 (0.001瓦)
输出：24.2伏，4.6安培 = 111瓦。频率388和402 Hz
注：
通过增加暴露的导线面积/或使磁场波动，而使输出加倍。绕组对输出的空间填补体积的精确比例或比率在写作本文时尚未确定。磁体的大小似乎不如绕组的体积、线径、输入电压和电流那么重要。
电流只受到导线的阻抗的限制，它在磁场中急剧上升到数百个千欧姆，而阻抗在外磁场仅为2或3欧姆，400赫兹（250匝，18号线规线（1毫米直径））。
交流励磁电流仅需要支持I2R的损耗，因为磁场不需要额外的功率，因为它不通过穿过场的导线装载。
设备运行了10到12小时而不发热，而也不再做耐性测试了。测试有三人见证。
技术札记：
振荡器的质量很重要——不应该有谐波畸变，即，它需要是一个纯净的正弦波。
信号二极管分配电流进入电路中，且相对应地——把一个小微安的电流放进电源线圈以及励磁线圈。这就以这样的一种方式与磁体起作用——造成了向量互补。
在靠近磁体时，输出负载灯泡振动。
＊＊＊＊＊＊＊＊
也许没有必要使用很大的铁氧体磁体，这是阿什利作为主要的要求而应用的，似乎是作为一个磁场穿过设备的主体。必须具有的一个重要的特点是，输入和输出线圈彼此成直角（磁场和电场总是互成直角的）。你会注意到，任何线圈当处于强磁场中时，阻抗大大增加，而那可能是为什么输入线圈要用那样的粗线来绕制。铝在磁场上有一个较大的阻尼效应。如果它是不容易得到的或工作，那么大的磁铁之间的框架大概会用一种合适的非磁材料制成略小的，而普通的烹饪铝箔折叠成带状，于是可以围着框架的宽绕制，做成一个3毫米厚的环绕着框架，这应该具有相同的磁效应，因为在建造框架中使用的铝。
