带反馈的电能发电系统
本帖最后由 能量海 于 2017-8-7 03:26 编辑
第三章:静脉冲系统
带反馈的电能发电系统
这里是三项巴博萨和莱亚尔专利的尝试翻译：
注：这三项专利为葡萄牙文，而这里所呈现的是用一个低质量的翻译程序尝试翻译成英文的。原件可以在这里免费下载：http://worldwide.espacenet.com/singleLineSearch?locale=en_EP 。
摘要：
本发明是关于电能的发电设备的，它由一个基本电路组成，构成有一个整流器（10），例如，一个交流/直流转换器与逆变器（12）串联连接，例如，一个直流/交流转换器，和一个在整流器（10）和逆变器（12）之间串联连接的电池组（13）。电子俘获元件（14）即可以是一个自由空间电子俘获元件，或非此即彼，也可以是一个大地电子俘获元件，被串联连接到整流器（10）、逆变器（12）和电池组件（13）组成的基本电路。所以，逆变器（12）将直流电转换为交流电，并把这个电流供给到电子俘获元件（14）。收到逆变器 (12)的电流后，电子俘获元件 (14) 开始从交变电流捕获电子，并给整流器(10)加电，它把交变电流转换成直流电流，以便给电池组（13）再充电，并给逆变器(12)加电，它是电子俘获元件的电源，关闭反馈回路，并通过外荷载为消耗提供电能。
世界知识产权组织 专利申请 WO/2013/104043 备案日期：01/11/2013
申请号：BR2013/000016 公布日期：07/18/2013
代理人：能源开发有限公司 (Rua Santa Tereza 1427-B Centro - Imperatriz -MA, CEP -470 - Maranhão, 65900, BR)
技术领域：
本发明是关于用于发电的装置，特别是用于发电的自供电设备。
背景技术
使用电磁发电的方法有很多，但所有这些机电设备都利用了磁铁，并使发电能力有限和影响生态，这使得它们不适合于大型的项目。
发明的目的
本发明的目的是可持续发电，用一台发电机，可以从极低的输入电流产生大量的电力，它最初由电池组供电，但随后由来自发电机的输出提供，发电机还能给外部载荷提供动力。
本发明通过应用典型的不间断电源电路而实现上述目标和其它目标，该电路是由交流/直流整流器伺给一个为直流/交流逆变器供电的电池组而组成的，逆变器连接到一台设备去从空间俘获电子（如2012年1月13日的巴西专利申请号BR1020120008378中所述的），或者，连接到一台从大地汲取电子的设备（如2012年1月13日的巴西专利申请号BR1020120008386中所述的），然后传递萃取的电子给交流/直流整流器，给电池组充电，从而关闭回路，并提供电力给外荷载。
本发明发电的自供电系统可以是固定的或移动的。当俘获的电子来自大地时，它是固定的，因为要接地连接，或当利用的电子俘获来自空间时就是移动的。
这个发明的自供电的发电系统可以设置成几种不同的方式，每一个应用相同的发明构思，但利用不同的元件配置。不同的版本包括单相、两相或三相的版本，生产任何功率和电压的输出。
图示简介
现在本发明将借助附图进行说明，尽管显示了本发明的其它细节和优点，但该专利不仅止于这些图示中的版本和细节。
图示：
图1 - 显示了本发明的自供电的发电的一个基本电路系统；
图2 - 显示了本发明自供电发电的第一种结构性系统的实施；
图4 -显示了本发明发电的自供电系统的第三种实施；
图5 - 显示了本发明发电的自供电系统的第四种实施；
图6 - 显示了本发明发电的自供电系统的第五种实施；
发明详述：
有不同的方法来关闭自饲循环，这取决于电路结构的选择。其中的一些配置图2至6有显示，其中的主电路持续振荡，不断产生瞬间电。

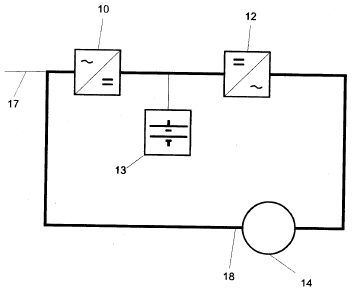

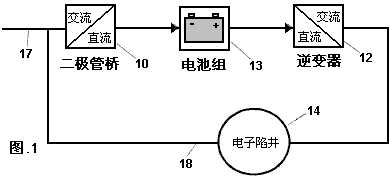

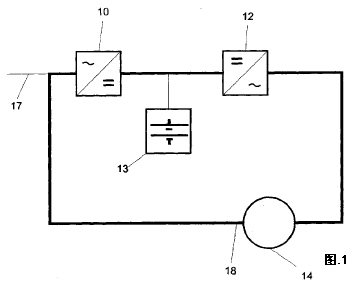

如图1所示，用于发电的自供电系统由一个基本电路构成，包括一个整流器10（交流/直流转换器），它串联连接到逆变器12（直流/交流）。电池组13接在整流器10和逆变器12之间。直流/交流逆变器12的输出，连接到电子陷阱14，从空间提取电子（如在2012年1月13日的巴西专利申请号BR1020120008378中所述的），或者汲取大地的电子（如在2012年1月13日的巴西专利申请号BR1020120008386中所述的）。
连接时，电池组13给直流/交流逆变器12加电，逆变器把直流电转换为交流电，并提供电流到电子陷阱14。电子陷阱14的输出通过导线18传递到交流/直流整流桥10，它保持电池组的充电，以及给直流/交流逆变器12供电。剩余功率通过导线17被传递到外部设备。

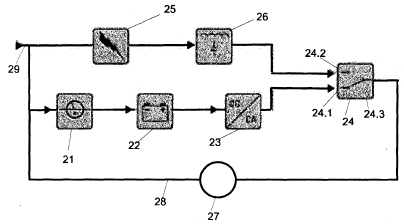

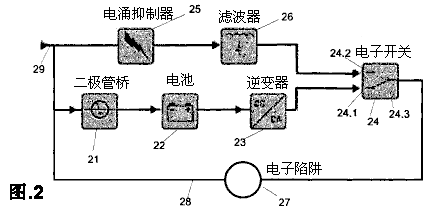

图2显示了这个自供电的电功率生成设备的系统的另一个实施例。它包括电池充电器21（交流/直流转换器）的典型不间断电源电路连接到驱动装置23（直流/交流逆变器），而且在它们之间，一个电池组22，构成基本电路。附加设备是电子陷阱27，可从空间收集自由电子（如在2012年1月13日的巴西专利申请号BR1020120008378中所定义的），或者也可以从大地上收集电子（如在2012年1月13日的巴西专利申请号BR1020120008386中所述的）。3相电子开关24通常连接24.1至24.3，连接电子陷阱27到逆变器23。并联连接的是浪涌抑制器25，当通过滤波器26激活时，会导致开关24断开24.3至24.1的连接，而用24.3至24.2的连接取代。
用于紧急状态下的另一种配置，是应用在系统不再自供电的时候。为此，系统包括一个来自外部电源的功率输入，直接到互联点29去给浪涌抑制器25供电，它提供功率去饲给的功率输出点28，以便为外荷载提供动力。当电子陷阱27关闭，电子转换开关24恢复到它的默认位置，连接点24.1到点24.3，导致电路起作用，再一次，在其自供给模式。一旦电子传感器27提供足够的功率给过电压传感器25，它通过滤波器26操作转换开关24，结束自供给阶段并直接提供能量给功率输出点28，以便输送给外荷载。

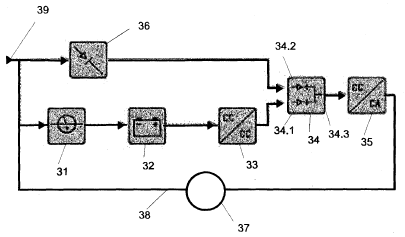

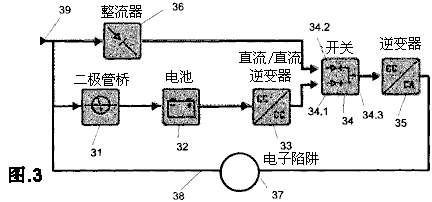

图3显示了用于发电的自供电系统的另一个实施例，它由一个包括典型的不间断电源的基本电路的装置组成，电路包括一个电池充电器31（交流/直流转换器），连接到驱动装置35（逆变器直流/交流），而连接到它们的还有一个电池组32。这一基本电路与其它设备一起连接到电子陷阱37，从周围的空间——或者，一个接地的电子陷阱37——收集自由电子。于是我们有了连接到直流/直流转换器33的电池组32，它被连接到相位转换开关34/34.1，它再连接到连接点34.3，再连接到逆变器35，接着，到电子陷阱37。

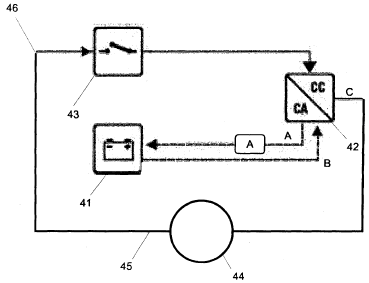

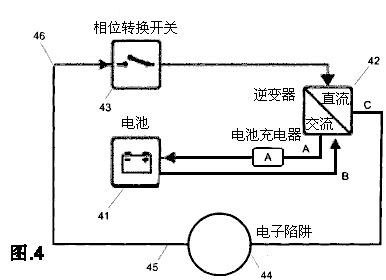

图4显示了自供电发电系统的另一个体现，它由一个典型的不间断电源的基本电路组成，包括一个连接到逆变器42（直流/交流）的电池充电器A（交流/直流转换器），而连接到它们的还有电池组41，而这个基本电路与其它设备一起连接到一个自由空间电子俘获装置44，或一个接地的电子俘获44。由此包括，一个连接到电池组41的电池充电器A，它与逆变器42在点B成串联连接，并与逆变器42的C点串联，再与电子传感器44串联，再经过三相负载输出连接点45与相位转换开关43串联。相位转换开关43与逆变器42串联，再与（交流/直流转换器）电池充电器A串联，而充电器饲给电池组41。
另一种结构用于紧急情况，即在该系统停止了自供电时，该系统可以包括来自外部电源的功率输入，通过互连点46，从而提供电输出45，为外部载荷供电。电池组41供电到逆变器42，将直流变交流并输送给电子陷阱44。当电池需要再充电时，相位转换开关关闭。
传感器44捕获电子，产生交变电流，它用交流输入功率饲给相位转换开关43。相位转换开关43饲给为电池充电的逆变器42，关闭在输出45供电的自供电回路，输送功率输入和提供给任何外荷载。

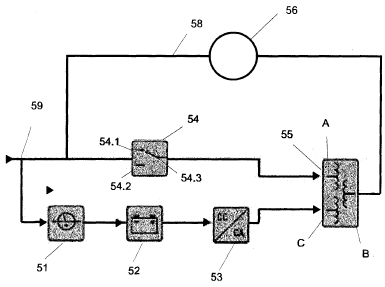

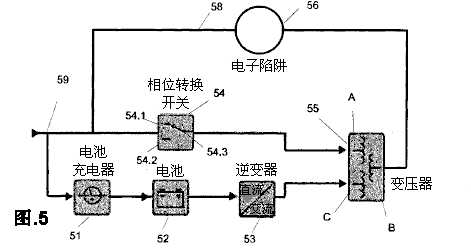

图5显示了自供电电功率产生设备的系统的另一个实施，其电路组成包括一个典型的不间断电源、一个连接到直流/交流逆变器53的电池充电器51（交流/直流转换器），而连接它们的是一个电池组52。这种基本电路与其它设备一起连接到一个空间自由电子捕获装置56（如在2012年1月13日的巴西专利申请号BR1020120008378中所定义的），或者，一个接地的自由电子收集器56（如在2012年1月13日的巴西专利申请号BR1020120008386中所定义的）。这于是构成一个电池充电器51，它与电池组52串联，又与逆变器53串联，它再与变压器55在点C串联，而它与其点B是串联的，这又与电子收集器56是串联的，它与电池充电器51串联，充电器连接到负载的出口点58，这也是电路的进入点59，这与相位转换开关54的54.1部分串联，它连接到终端54.3，与变压器55的点A串联，其出口在点B。点A和54.3、以及并联点54.1和54.2，均并联到电池充电器51、电池组52、逆变器53和到变压器55的点C。
另一种构造用于紧急情况下，即系统不再是自供电的，该系统可以包括外部功率输入点59，使得相位转换开关54提供功率输出58去饲给外荷载。电池组52给逆变器53供电，直流电转换成交流电，输送给变压器的点C，它是从变压器55的点B和A出来的。变压器的点B送入电子陷阱56生产交流电，送入到电池充电器51，重新给电池组52充电。
电池充电器51与转换开关54经过连接点54.1和54.3并联，输送给变压器的点A，这是从点B出来的。变压器的点A和开关转换点54.3和54.1与电池充电器51、电池52、逆变器53和变压器55的点C是并联的。

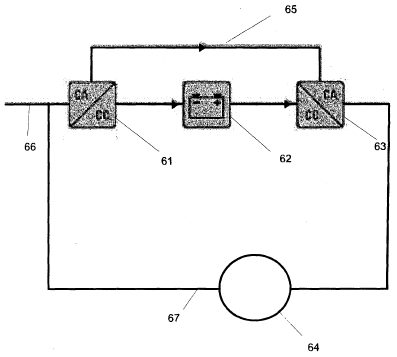

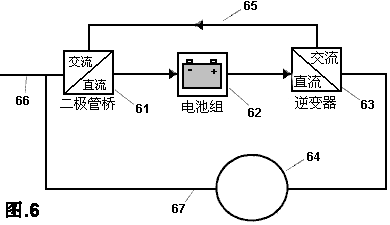

图6显示了另一个实施例，其中整流器61连接到逆变器63和电池组62，再到一个空间自由电子陷阱64，或者，一个大地电子陷阱64，包括由此，一个增量转换器61（交流/直流），与电池组62串联，它又串联逆变器63（直流/交流），再与电子收集器64串联，它又与增量转换器61（交流/直流）串联，其交流部分与交变电流逆变器63通过连接导线65串联，它与增量转换器61（交流/直流）的直流部分、与电池组62和逆变器63的直流部分并联。另一种结构用于紧急情况下，即系统停止了自供电，该系统可能包括一个来自外部电源的功率输入，通过互连点66连接到增量转换器61，输出67给外荷载供电。
电池组62供电给逆变器63，它把直流电转换成交流电，给自由电子收集器64供电。从收集器64捕获的电子形成交流电流，通过输出功率负载线67输送给增量转换器61。
三相增量转换器61的交流部分用来自逆变器63的交流电通过连接线65饲入，它并联连接到连续的直流增量转换器61，它饲给电池组62，并以连续的分配逆变器63，关闭自供给循环并在输出67供应动力，这是输出功率点。
所述的优选实施例中，应当理解本发明的范围包括其它的可能结构形式，利用电子收集器连接到一个典型的不间断电源——又称UPS——的基本电路，它包括整流器装置10（一个交流/直流转换器），连接到一个逆变器12（直流/交流转换器），而在它们之间连接的，是一个储能装置（通常是一个电池组）。
第三章:静脉冲系统
带反馈的电能发电系统
这里是三项巴博萨和莱亚尔专利的尝试翻译：
WO专利 2013/104043 2013年7月18日 发明人：尼尔森•巴博萨和科雷利斯东•莱亚尔
带反馈的电能发电系统
注：这三项专利为葡萄牙文，而这里所呈现的是用一个低质量的翻译程序尝试翻译成英文的。原件可以在这里免费下载：http://worldwide.espacenet.com/singleLineSearch?locale=en_EP 。
摘要：
本发明是关于电能的发电设备的，它由一个基本电路组成，构成有一个整流器（10），例如，一个交流/直流转换器与逆变器（12）串联连接，例如，一个直流/交流转换器，和一个在整流器（10）和逆变器（12）之间串联连接的电池组（13）。电子俘获元件（14）即可以是一个自由空间电子俘获元件，或非此即彼，也可以是一个大地电子俘获元件，被串联连接到整流器（10）、逆变器（12）和电池组件（13）组成的基本电路。所以，逆变器（12）将直流电转换为交流电，并把这个电流供给到电子俘获元件（14）。收到逆变器 (12)的电流后，电子俘获元件 (14) 开始从交变电流捕获电子，并给整流器(10)加电，它把交变电流转换成直流电流，以便给电池组（13）再充电，并给逆变器(12)加电，它是电子俘获元件的电源，关闭反馈回路，并通过外荷载为消耗提供电能。
世界知识产权组织 专利申请 WO/2013/104043 备案日期：01/11/2013
申请号：BR2013/000016 公布日期：07/18/2013
代理人：能源开发有限公司 (Rua Santa Tereza 1427-B Centro - Imperatriz -MA, CEP -470 - Maranhão, 65900, BR)
自供电发电机
技术领域：
本发明是关于用于发电的装置，特别是用于发电的自供电设备。
背景技术
使用电磁发电的方法有很多，但所有这些机电设备都利用了磁铁，并使发电能力有限和影响生态，这使得它们不适合于大型的项目。
发明的目的
本发明的目的是可持续发电，用一台发电机，可以从极低的输入电流产生大量的电力，它最初由电池组供电，但随后由来自发电机的输出提供，发电机还能给外部载荷提供动力。
本发明通过应用典型的不间断电源电路而实现上述目标和其它目标，该电路是由交流/直流整流器伺给一个为直流/交流逆变器供电的电池组而组成的，逆变器连接到一台设备去从空间俘获电子（如2012年1月13日的巴西专利申请号BR1020120008378中所述的），或者，连接到一台从大地汲取电子的设备（如2012年1月13日的巴西专利申请号BR1020120008386中所述的），然后传递萃取的电子给交流/直流整流器，给电池组充电，从而关闭回路，并提供电力给外荷载。
本发明发电的自供电系统可以是固定的或移动的。当俘获的电子来自大地时，它是固定的，因为要接地连接，或当利用的电子俘获来自空间时就是移动的。
这个发明的自供电的发电系统可以设置成几种不同的方式，每一个应用相同的发明构思，但利用不同的元件配置。不同的版本包括单相、两相或三相的版本，生产任何功率和电压的输出。
图示简介
现在本发明将借助附图进行说明，尽管显示了本发明的其它细节和优点，但该专利不仅止于这些图示中的版本和细节。
图示：
图1 - 显示了本发明的自供电的发电的一个基本电路系统；
图2 - 显示了本发明自供电发电的第一种结构性系统的实施；
图3 - 显示了本发明发电的自供电系统的第二种实施；
图4 -显示了本发明发电的自供电系统的第三种实施；
图5 - 显示了本发明发电的自供电系统的第四种实施；
图6 - 显示了本发明发电的自供电系统的第五种实施；
发明详述：
有不同的方法来关闭自饲循环，这取决于电路结构的选择。其中的一些配置图2至6有显示，其中的主电路持续振荡，不断产生瞬间电。
如图1所示，用于发电的自供电系统由一个基本电路构成，包括一个整流器10（交流/直流转换器），它串联连接到逆变器12（直流/交流）。电池组13接在整流器10和逆变器12之间。直流/交流逆变器12的输出，连接到电子陷阱14，从空间提取电子（如在2012年1月13日的巴西专利申请号BR1020120008378中所述的），或者汲取大地的电子（如在2012年1月13日的巴西专利申请号BR1020120008386中所述的）。
连接时，电池组13给直流/交流逆变器12加电，逆变器把直流电转换为交流电，并提供电流到电子陷阱14。电子陷阱14的输出通过导线18传递到交流/直流整流桥10，它保持电池组的充电，以及给直流/交流逆变器12供电。剩余功率通过导线17被传递到外部设备。
图2显示了这个自供电的电功率生成设备的系统的另一个实施例。它包括电池充电器21（交流/直流转换器）的典型不间断电源电路连接到驱动装置23（直流/交流逆变器），而且在它们之间，一个电池组22，构成基本电路。附加设备是电子陷阱27，可从空间收集自由电子（如在2012年1月13日的巴西专利申请号BR1020120008378中所定义的），或者也可以从大地上收集电子（如在2012年1月13日的巴西专利申请号BR1020120008386中所述的）。3相电子开关24通常连接24.1至24.3，连接电子陷阱27到逆变器23。并联连接的是浪涌抑制器25，当通过滤波器26激活时，会导致开关24断开24.3至24.1的连接，而用24.3至24.2的连接取代。
用于紧急状态下的另一种配置，是应用在系统不再自供电的时候。为此，系统包括一个来自外部电源的功率输入，直接到互联点29去给浪涌抑制器25供电，它提供功率去饲给的功率输出点28，以便为外荷载提供动力。当电子陷阱27关闭，电子转换开关24恢复到它的默认位置，连接点24.1到点24.3，导致电路起作用，再一次，在其自供给模式。一旦电子传感器27提供足够的功率给过电压传感器25，它通过滤波器26操作转换开关24，结束自供给阶段并直接提供能量给功率输出点28，以便输送给外荷载。
图3显示了用于发电的自供电系统的另一个实施例，它由一个包括典型的不间断电源的基本电路的装置组成，电路包括一个电池充电器31（交流/直流转换器），连接到驱动装置35（逆变器直流/交流），而连接到它们的还有一个电池组32。这一基本电路与其它设备一起连接到电子陷阱37，从周围的空间——或者，一个接地的电子陷阱37——收集自由电子。于是我们有了连接到直流/直流转换器33的电池组32，它被连接到相位转换开关34/34.1，它再连接到连接点34.3，再连接到逆变器35，接着，到电子陷阱37。
图4显示了自供电发电系统的另一个体现，它由一个典型的不间断电源的基本电路组成，包括一个连接到逆变器42（直流/交流）的电池充电器A（交流/直流转换器），而连接到它们的还有电池组41，而这个基本电路与其它设备一起连接到一个自由空间电子俘获装置44，或一个接地的电子俘获44。由此包括，一个连接到电池组41的电池充电器A，它与逆变器42在点B成串联连接，并与逆变器42的C点串联，再与电子传感器44串联，再经过三相负载输出连接点45与相位转换开关43串联。相位转换开关43与逆变器42串联，再与（交流/直流转换器）电池充电器A串联，而充电器饲给电池组41。
另一种结构用于紧急情况，即在该系统停止了自供电时，该系统可以包括来自外部电源的功率输入，通过互连点46，从而提供电输出45，为外部载荷供电。电池组41供电到逆变器42，将直流变交流并输送给电子陷阱44。当电池需要再充电时，相位转换开关关闭。
传感器44捕获电子，产生交变电流，它用交流输入功率饲给相位转换开关43。相位转换开关43饲给为电池充电的逆变器42，关闭在输出45供电的自供电回路，输送功率输入和提供给任何外荷载。
图5显示了自供电电功率产生设备的系统的另一个实施，其电路组成包括一个典型的不间断电源、一个连接到直流/交流逆变器53的电池充电器51（交流/直流转换器），而连接它们的是一个电池组52。这种基本电路与其它设备一起连接到一个空间自由电子捕获装置56（如在2012年1月13日的巴西专利申请号BR1020120008378中所定义的），或者，一个接地的自由电子收集器56（如在2012年1月13日的巴西专利申请号BR1020120008386中所定义的）。这于是构成一个电池充电器51，它与电池组52串联，又与逆变器53串联，它再与变压器55在点C串联，而它与其点B是串联的，这又与电子收集器56是串联的，它与电池充电器51串联，充电器连接到负载的出口点58，这也是电路的进入点59，这与相位转换开关54的54.1部分串联，它连接到终端54.3，与变压器55的点A串联，其出口在点B。点A和54.3、以及并联点54.1和54.2，均并联到电池充电器51、电池组52、逆变器53和到变压器55的点C。
另一种构造用于紧急情况下，即系统不再是自供电的，该系统可以包括外部功率输入点59，使得相位转换开关54提供功率输出58去饲给外荷载。电池组52给逆变器53供电，直流电转换成交流电，输送给变压器的点C，它是从变压器55的点B和A出来的。变压器的点B送入电子陷阱56生产交流电，送入到电池充电器51，重新给电池组52充电。
电池充电器51与转换开关54经过连接点54.1和54.3并联，输送给变压器的点A，这是从点B出来的。变压器的点A和开关转换点54.3和54.1与电池充电器51、电池52、逆变器53和变压器55的点C是并联的。
图6显示了另一个实施例，其中整流器61连接到逆变器63和电池组62，再到一个空间自由电子陷阱64，或者，一个大地电子陷阱64，包括由此，一个增量转换器61（交流/直流），与电池组62串联，它又串联逆变器63（直流/交流），再与电子收集器64串联，它又与增量转换器61（交流/直流）串联，其交流部分与交变电流逆变器63通过连接导线65串联，它与增量转换器61（交流/直流）的直流部分、与电池组62和逆变器63的直流部分并联。另一种结构用于紧急情况下，即系统停止了自供电，该系统可能包括一个来自外部电源的功率输入，通过互连点66连接到增量转换器61，输出67给外荷载供电。
电池组62供电给逆变器63，它把直流电转换成交流电，给自由电子收集器64供电。从收集器64捕获的电子形成交流电流，通过输出功率负载线67输送给增量转换器61。
三相增量转换器61的交流部分用来自逆变器63的交流电通过连接线65饲入，它并联连接到连续的直流增量转换器61，它饲给电池组62，并以连续的分配逆变器63，关闭自供给循环并在输出67供应动力，这是输出功率点。
所述的优选实施例中，应当理解本发明的范围包括其它的可能结构形式，利用电子收集器连接到一个典型的不间断电源——又称UPS——的基本电路，它包括整流器装置10（一个交流/直流转换器），连接到一个逆变器12（直流/交流转换器），而在它们之间连接的，是一个储能装置（通常是一个电池组）。
