本帖最后由 能量海 于 2017-8-7 03:12 编辑
第二章:动脉冲系统
直流电动机效率
市售的直流电机是蓄意设计和制造成具有极差的性能的。在我看来，这样做的原因是，一个设计适当的电动马达可以轻易清除掉在交通工具中使用内燃机的需要，而那将令石油公司及其主人——新世界秩序的卡特尔企业联盟的不满。更糟糕的是，永远不会去做开启了自由能源系统之路的、COP>1的自供电的电动机!!
最近彼得•林德曼的视频被放到了网上：
我极力推荐把它们全部看完。我只是刚刚看完，它非常好地展示了基本事实。简单扼要地说，当前的电机既能起电动机的作用，又能起电功率发生器的作用，但却被蓄意绕制，使得功率的生成被用于与输入功率相对立，因此产生的输出是完全跛脚的。在二次世界大战期间，德国工程师对一台标准的电动马达重新布线，并使其自供电，即一旦启动，它无须任何输入功率就能运行并产生机械输出功率。这表明用相同尺寸和任何一般结构的商用电机进行适当建造所具有的潜力。
可能他是通过增加额外的电刷和输出功率上应用了某些发电机模式的绕组并非对称配置了驱动绕组。还有另一个人实现了电机重新布线后的自供电，但两者都没有公开他们的信息。
骗局已经蒙蔽了我们几十年，例如像绕制电机使得电机里的磁场彼此相对。当电流通过导线的线圈时，它把能量储存在那个线圈内，而当电流被切断，那个能量需要回流流出线圈，而它会以相反的方向这样做。这就是某些时候所谓之的反向电动势，虽然有许多人并不喜欢这样的描述。不过，无论你叫它什么，总有能量储存在线圈里，而那个能量是可以用来做有用功的。但是，电机制造商却选择把电机绕制成不去提取那个有用功，而是用它来与输入功率的一个主要部分相对，造成一个性能不佳的电机，使得这台电机还由于耗费能量而发热。
投稿人“UFOpolitics”指出，电动机的蓄意的不当设计在过去130年里已经让我们感觉那是制造和运行这类电机的唯一途径。他说，由于绕组被配置成对称的方式，它产生的制动效应降低了电机的输出功率，从50％至90％不等。即，正确绕制的电机在同样的输入功率下能有两倍到十倍的输出功率。这个不当设计使得当今的电机总是小于100%的能效，而且总是在运行时发热。这个不当设计是由于电动机使用对称绕组造成的。
标准电机布线是相当不同的，其摧毁效应就是由于两个线圈互相面对、以相反方向的电流同时上电而导致的。这将导致磁场之间的完全冲突，并且破坏了电机的效率。一个经验丰富的实验者已经在高能论坛上开启了一个论坛主题说明这一点，并演示了新的和更先进的施工方法，回答问题，并鼓励复制和进一步的开发。论坛在：11885-my-asymmetric-electrodynamic-machines.html，这绝对是值得访问的，尤其是如果你擅长于机械设备。实验者用的论坛ID是“UFOpolitics”，他做了一个动画视频，以力图说明当今直流电机的基本问题：

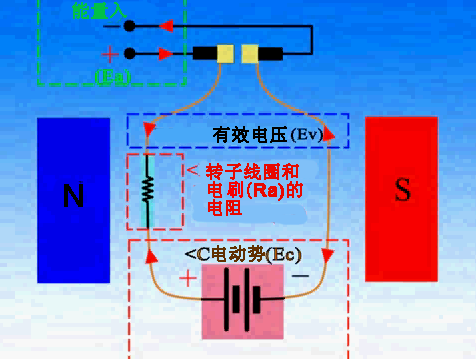

他指出标准直流电机的绕制问题看起来就像这样：
对任何绕组的输入电流是通过一个单一的一对电刷触点供给的。生成的电功率“Ec”不被萃取，而是被迫与输入能“Ea”相对，只留下输入功率的一小部分去实际运行电机。看来这类电机将只能在其潜在能效的25%上运行。
“UFOpolitics”已经制作和演示过使用现有电机外壳、磁铁和电刷触点的同时，而能克服这个问题的简单方法。他是通过提取生成的电功率作为有用输出来这样做的，因而防止那些有用功用来阻碍电机的运行。为实现这一点，他添加了一个额外的电刷对并重新布线电机线圈如下：

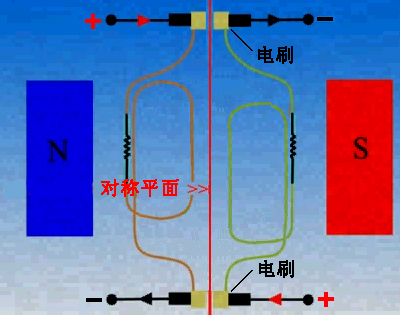

这里，一对电刷在顶部而一对在“电枢”（即在电机外壳内旋转并提供机械功率输出的小片）的底部。线圈被重新绕制以组成一系列不同的直立线圈，连接到顶部电刷的一个终端和底部电刷的另一个终端，如上所示。
输入功率在左侧的端子之间，并流经显示为褐色的线圈。电流产生一个磁场，由于标注为“N”（因该磁体以北极面向线圈）和“S”（因该磁体以南极面向线圈）的永磁而导致旋转。黑色锯齿形线表示导线和电刷触点的阻抗。
右边显示为绿色的线圈表示稍后片刻那个相同的线圈在它被断开电源并到达那个位置时，在那个点上，存储其中的能量会通过右边的电刷对被取出作为有用功。不过，这只是一个说明性的图解，并没有展示非常重要的事实是：放电线圈绝对不能直接面对激励线圈，因为如果那样，那么能量的释放会产生一个干扰激励线圈磁场的磁场而造成严重问题。
好，再说一遍，任何一个的线圈在左边被加电以驱动周围的电枢并提供输出轴以回转力（“扭矩”）。然后那个旋转使得线圈与输入功率断开，留下了充斥了能量的线圈，那些能量已经无处可去。那个充电线圈继续绕行，直至碰到第二组电刷，这使得它能够通过负载去释放，并做有用功。

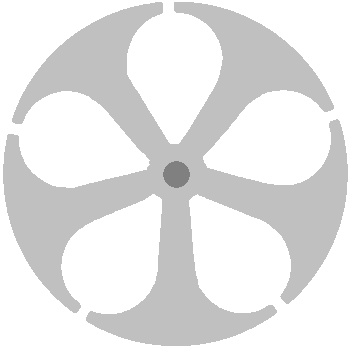

电机的二度开发的真正精巧的部分可从上面的直立转子看得十分清楚。如果，譬如，你是要拆卸一台五极直流电机并移除绕组，轴和电枢体可能像下面这样：

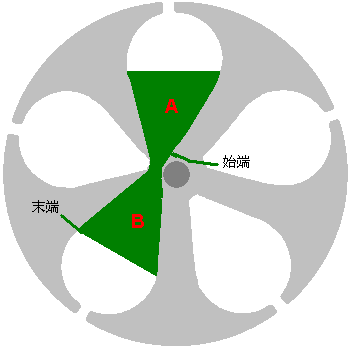

在制造非对称绕线转子时，绕组会像这样：
导线的始端固定在上端，然后向下穿过缺口“A”，再由缺口“B”向上穿回来。像这种电子零售商（Radio Shack，“无线小屋”）的小型电机，其绕组是30号美标线的25匝（所谓“无线小屋红”，为0.255毫米直径的铜线）。如果你是重新绕制电机的电枢，请理解每根线匝都需要拉紧，以使得线圈紧密、牢靠和稳妥，在电枢旋转时不会产生过分的振动。

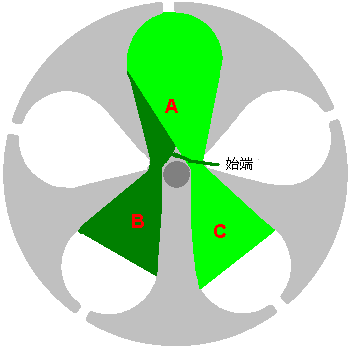

标注为“末端”的导线端头并不裁切，而是向下穿过缺口“A”，然后再向上穿过缺口“C”。为明晰起见， 这些连续的线匝以不同的颜色显示，但请意识到它从头到尾用的都是同一根单股线：

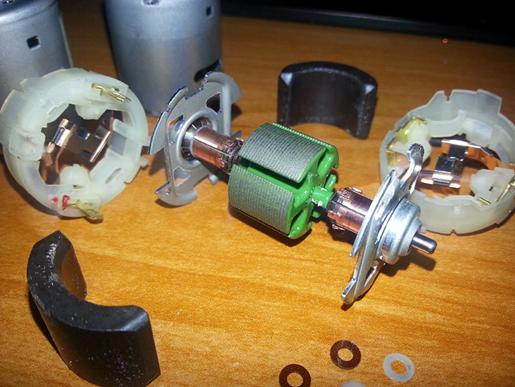

最后线匝下行穿过缺口“A”并在电枢体的另一端完成。在这些视图中，导线下行进入纸内，每个线匝都形成一个圆柱。这张照片会给你一个线圈是如何绕制的更直观的视图：

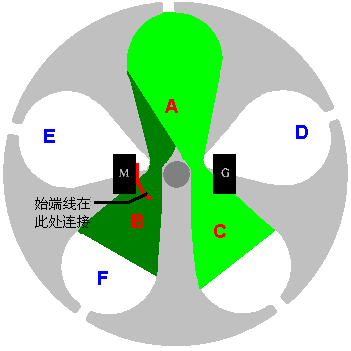

下一步是把这个V形双线圈的导线端头的始端和末端连接到 “转接器”滑环，让电流在恰当的时刻通过线圈。在电枢的一端再次见到，连接就像这样：
转接器滑环连接进一步向上到主动轴上，而到此处显示的位置中，绕组线的始端（先前显示为深绿色）被连接到顶部转接器扇区。导线末端连接到对应的、在轴远端上的转接器扇区上——即，这个扇区与上部扇区直接成一行，只是被连接到线的始端。
这就完成了五个同一的V形线圈的第一步。下一个线圈以同样的方法绕制。电枢旋转一个扇区按逆时针方向，使得扇区“D”在顶部替换扇区“A”，而下一个线圈的绕制是导线在顶部开始，然后下行穿过缺口“D”，再向上穿过缺口“E”，重复相同的匝数，然后，不要截断导线，绕制下一组导线，下行穿过缺口“D”，再返回向上穿过缺口“F”。导线的始端于是连接到跨越缺口“A”和“E”之间的转接器扇区，而末端则连接到在轴的另一端的对应的转接器扇区……
对于余下三个绕组的每一个，轴按逆时针方向旋转一个位置、以及同一个绕组，并执行连接步骤。当完成后，无论哪个缺口位于沿轴视图的顶部，作为绕组和转接器扇区的导线连接将完全相同。
